Výmena hlavného čerpadla 4T/4S (M 1)

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
01

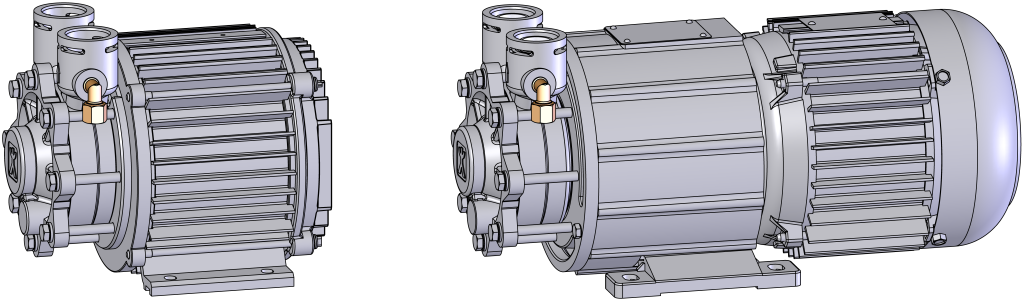

Čerpadlo 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Čerpadlo 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Čerpadlo 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Čerpadlo 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-krúžok 20x3 - FPM (voliteľné pre potrubie)T286561—4

Požadovaný materiál

  • Skrutkovač Torx, veľkosť 20, 30
  • Kľúč s otvoreným koncom, veľkosť 10, 12
  • Montážne mazivo pre O-krúžok (napr. Silikónové mazivo)
  • Závitový tmel (napr. Tekuté tesnenie Loctite 620)
  • káblový zväzok

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

Nebezpečenstvo pre život v dôsledku magnetického poľa!

Silné magnetické pole v oblasti magneticky spojeného Čerpadla môže ohroziť životy ľudí s kardiostimulátormi. Preto:
Uistite sa, že ľudia s kardiostimulátorom nevykonávajú žiadne üdržbové práce, ktoré by viedli k demontáži magnetickej spojky (výmena hlavy čerpadla, výmena tesnenia deleného pohára).

POZNÁMKA!

V plne zmontovaných čerpadlách sú magnetické polia úplne tienené komponentmi, ktoré ich obklopujú, a nehrozí nebezpečenstvo ani vtedy, keď je Čerpadlo stacionárne alebo v prevádzke.

ochladiť a vyprázdniť

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Odstráňte kryty a otvorte prednú časť

  • Odstráňte kryty zo zariadenia (→Otvorte zariadenie).
  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
  • Odstráňte ochranný kryt v elektrickom kryte odstránením skrutiek Torx.

Vymeňte náhradný diel

POZOR!

Skrutkové spoje sú utesnené tesniacim materiálom na závity, a preto sa pomaly uvoľňujú. V opačnom prípade hrozí nebezpečenstvo poškodenia skrutkového spojenia (napr. Odtrhnutie hlavy skrutky). To je dôvod, prečo:

  • Ak je to možné, lepiacu zmes vopred zahrejte

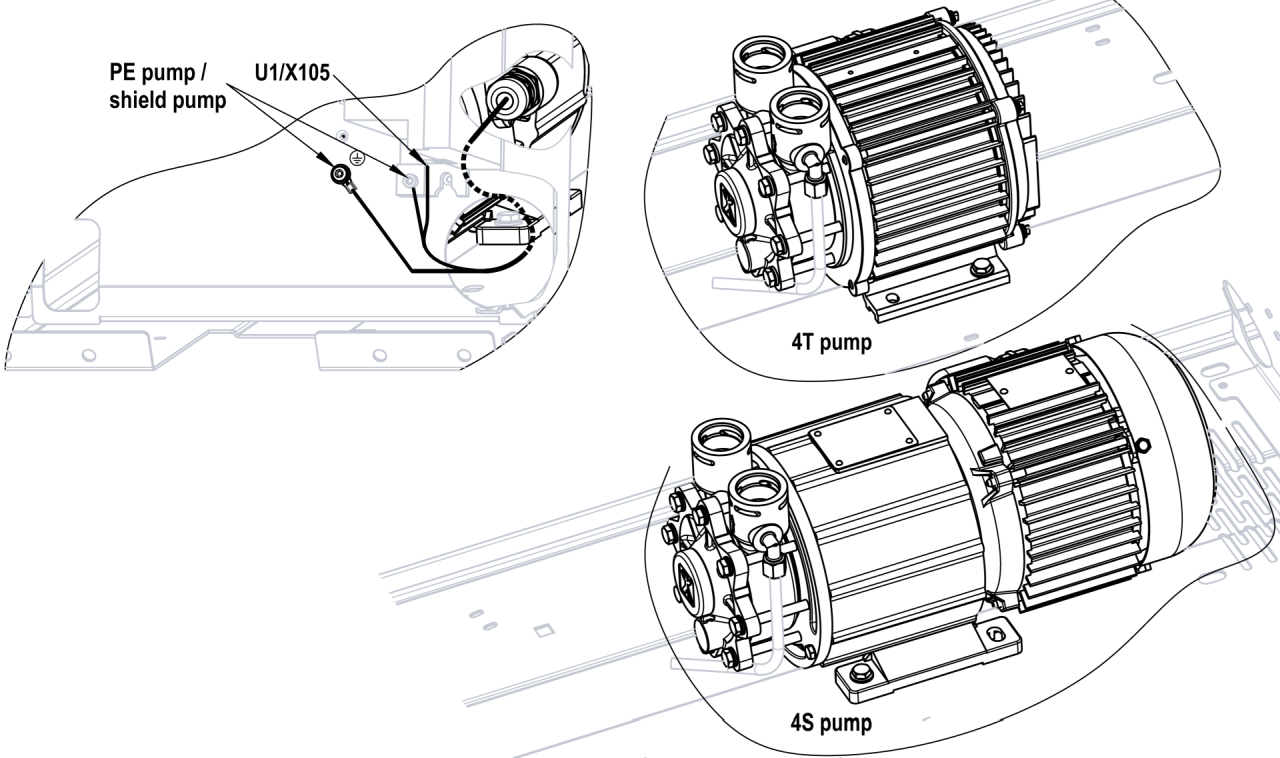

  • Odpojte konektor X105 od frekvenčného meniča (U_1) a odpojte uzemňovacie vodiče z elektrického puzdra.
  • Odskrutkujte skrutky zaisťujúce čerpadlá, odstráňte skrutky.
  • Odstráňte potrubia vedúce k čerpaniu. Za týmto účelom odstráňte montážne svorky.
    • V závislosti od typu zariadenia musí byť potrubie posunuté/uvoľnené axiálne k príslušnému spojeniu, aby sa odstránilo.
  • Odstráňte hadicové potrubie z uhlovej armatúry (prípojka tlaku Čerpadlo), ak je k dispozícii.
  • Zdvihnite Čerpadlo zo zariadenia.
  • Odstráňte uhlovú armatúru z tlakového pripojenia Čerpadlo.
  • Namontujte uhlovú armatúru na nové Čerpadlo s tmelom na závit.
  • Vložte nové Čerpadlo do zariadenia a voľne namontujte montážne skrutky (ešte neutiahnite).
  • Skontrolujte opotrebenie O-krúžkov potrubia av prípade potreby ich vymeňte.
    • Ako montážnu pomôcku sa odporúča použiť montážne mazivo pre O-krúžky.
  • Nainštalujte potrubia a nainštalujte montážne svorky.
  • Utiahnite montážne skrutky Čerpadlo.
  • Nainštalujte hadicové vedenie k uhlovej armatúre (tlakové pripojenie Čerpadlo) a utiahnite.
  • Znova zapojte pripojenie X105 na frekvenčný menič (U_1) a uzemňovacie vodiče pripevnite k elektrickému krytu.

Zatvorte prednú časť

  • Namontujte ochranný kryt okolo elektrického krytu a zaistite skrutkami Torx.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Skontrolujte tesnosť a funkcia

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
    • Voliteľne použite tester HB-TP na kontrolu kvality.
  • Obnoviť interval údržby komponentu. Kliknite sem...

Vypnúť a nainštalovať kryty

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
