účel

Výmena stavovej LED kontrolky SPL-61 (A 18)

kvalifikácia

Odborný personál

Materiál

Poz.OznačeniePoložkyT28604

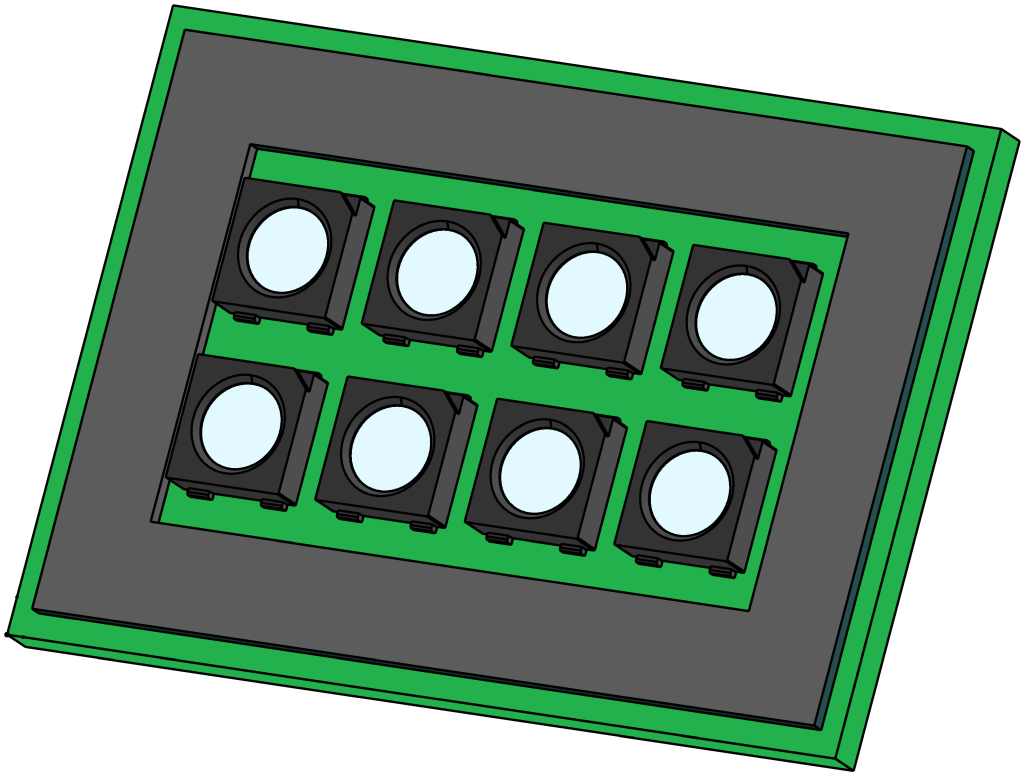

01LED stavové svetlo SPL-61T286041

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • Čistenie/rozpúšťadlo na odstránenie zvyškov lepidla

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.

Vymeňte náhradný diel

  • Odstráňte kryt kábla (len pre veľkosť modelu 61)
    • Uvoľnite a odstráňte kryt kábla (①) stlačením montážnych svoriek k sebe.

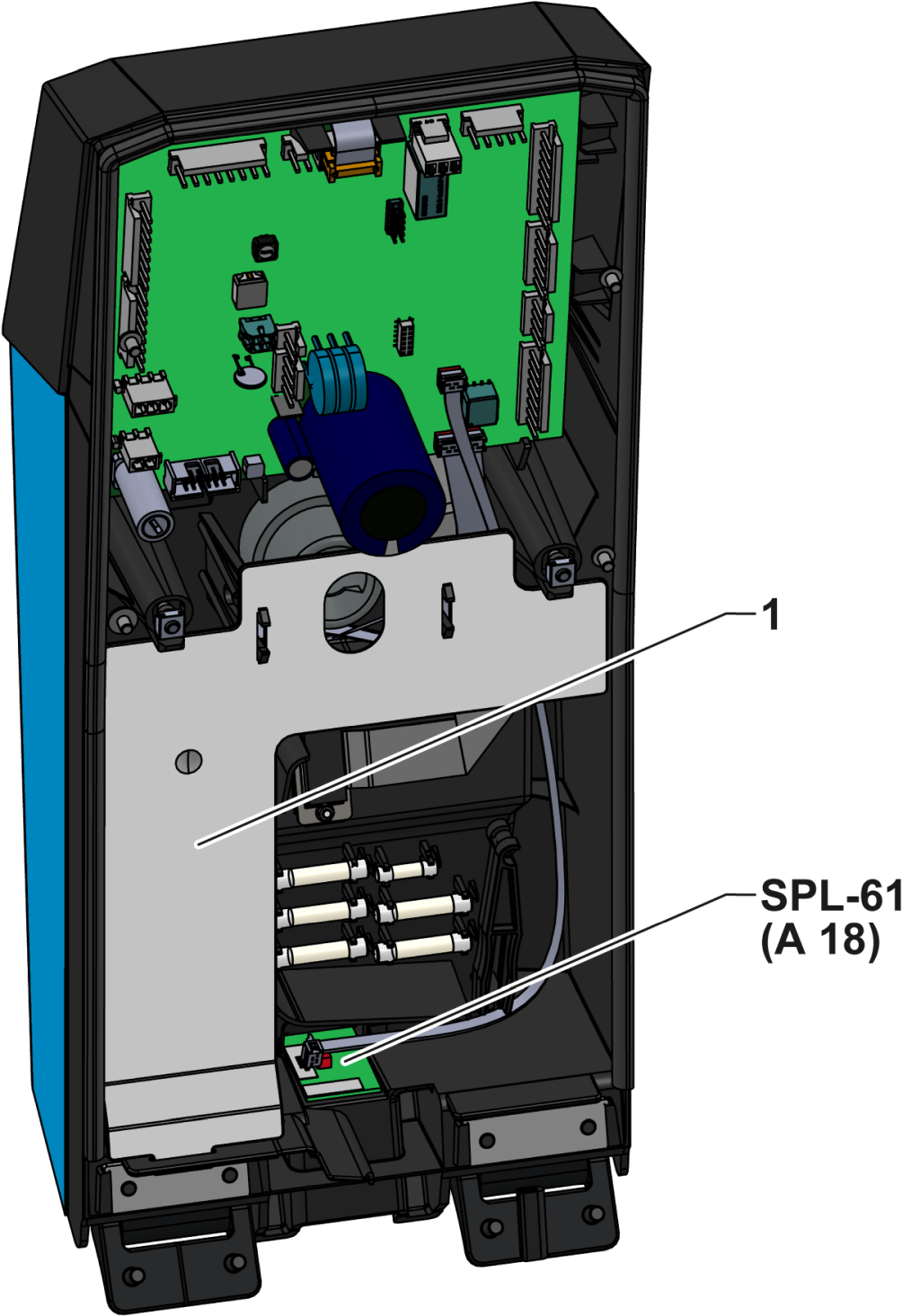

    • Opatrne vytiahnite káblový zväzok z káblového potrubia a zatlačte ho nabok tak, aby bola doska SPL-61 prístupná.
  • Odstráňte dosku SPL-61
    • Odpojte konektor X922 od dosky plošných spojov.
    • Dosku (pripevnenú obojstrannou lepiacou páskou) zatlačte do puzdra zvonka dovnútra, kým sa lepidlo neuvoľní.
    • Odstráňte dosku SPL-61 z puzdra.
  • Pripravte lepiaci povrch
    • Odstráňte zvyšky lepidla na puzdre (v prípade potreby vhodným čistiacim prostriedkom/rozpúšťadlom).
    • Uistite sa, že lepiaci povrch je čistý, suchý a bez mastnoty.
  • Vložte novú dosku SPL-61
    • Novú dosku plošných spojov prilepte do vybrania Puzdra.
    • Znova zapojte konektor X922.
  • Nainštalujte kryt kábla (iba veľkosť modelu 61)
    • Vložte káblový zväzok späť do káblového potrubia.
    • Vložte kryt kábla (①) do príslušných výklenkov.

Zatvorte prednú časť

  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Kontrola funkcie

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
    • Skontrolujte, či kontrolka LED počas procesu spustenia bliká biela.
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

vypnúť

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
