účel

Výmena ventilátora 12 V (EV 1)

kvalifikácia

odborný personál

Materiál

Poz.OznačenieT28738T29342
01

ventilátor 12 V, 0,6 m

1-
01

ventilátor 12 V, 0,95 m

-1

Požadovaný materiál

  • Skrutkovač Torx, veľkosť 20

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
  • Odstráňte ochranný kryt v elektrickom kryte odstránením skrutiek Torx.

Vymeňte náhradný diel

POZNÁMKA!

Pri výmene ventilátora sa odporúča vyčistiť vzduchový filtračný rohož na spodnej strane zariadenia av prípade potreby ho vymeniť. Kliknite sem...

  • Odpojte konektor X24 od dosky zariadenia GIF-61 a úplne ho vyberte.

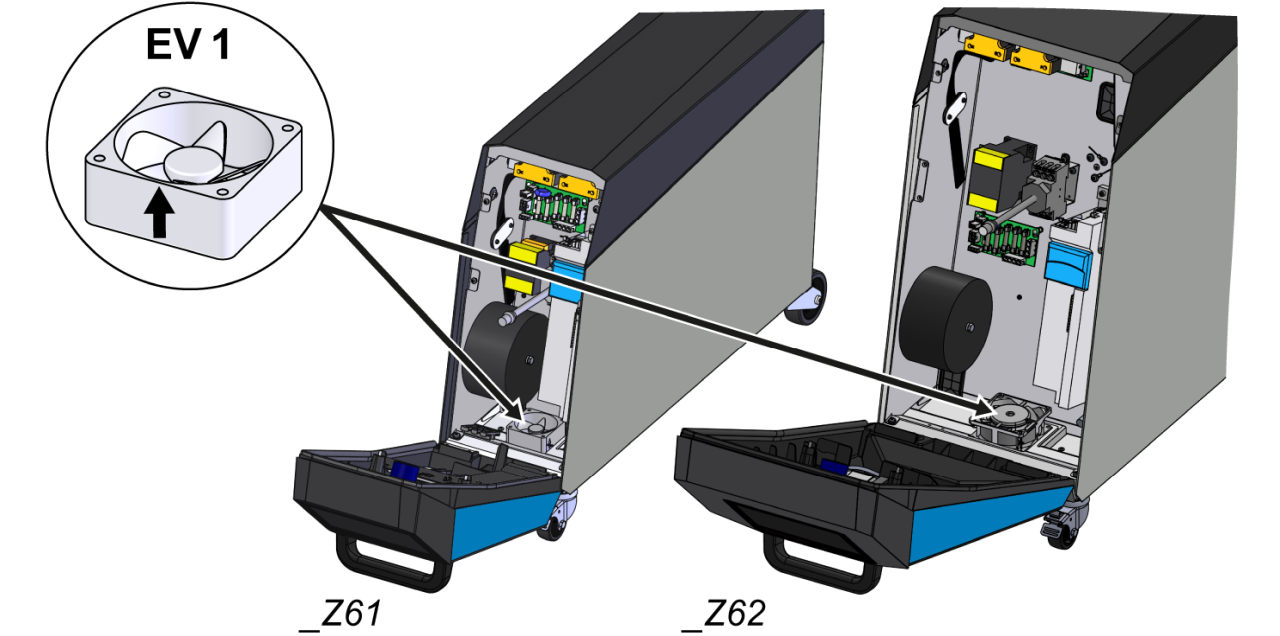

  • Odstráňte ventilátor (EV_1)
    • Dôležité: Ventilátor nie je zaskrutkovaný - je upevnený iba na mieste v elektrickom kryte cez ochranný kryt.
  • Nainštalujte nový ventilátor (EV_1).
    • Uistite sa, že prúdenie vzduchu smeruje dovnútra do zariadenia (pozri šípku na puzdre ventilátora).
  • Konektor X24 nasmerujte na dosku zariadenia GIF-61 a pripojte ho.

Zatvorte prednú časť

  • Namontujte ochranný kryt okolo elektrického krytu a zaistite skrutkami Torx.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Kontrola funkcie

  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
  • Obnovte interval údržby vymeneného komponentu (→ Harmonogram údržby).

vypnúť

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
