účel

Dodatočná montáž dodatočného vybavenia ZB

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložkyT29216
01

kábel X25/X26, 0,26 m

T28732-11
02

Skrutka Torx M3x12

B19834072
03

šesťhranná matica M3

B18746592
04

kábel ZB, 6 m

T24562-11
05typový štítokT192773

Požadovaný materiál

  • Skrutkovač Torx, veľkosť 20
  • Krúžkový kľúč, veľkosť 5.5

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

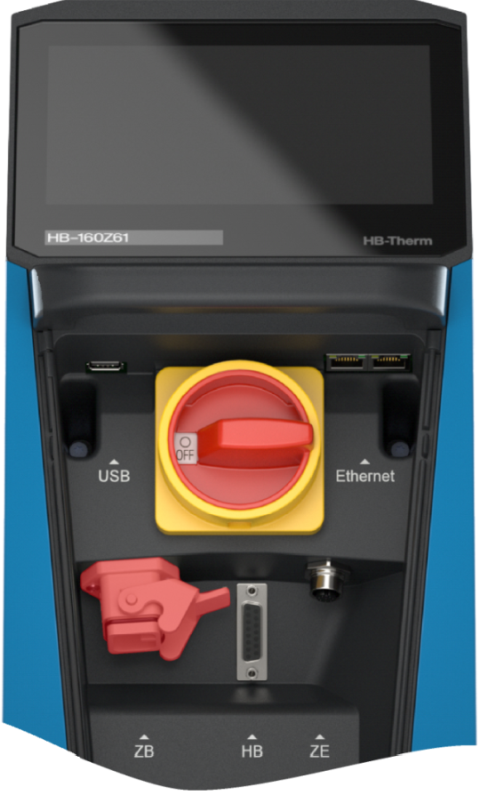

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
  • Odstráňte slepú zátku z príslušného príslušenstva k prídavnému zariadeniu. Toto už nie je potrebné.

Dodatočná montáž

  • Stlačte montážne popruhy (①) k sebe a odstráňte kryt kábla (②).

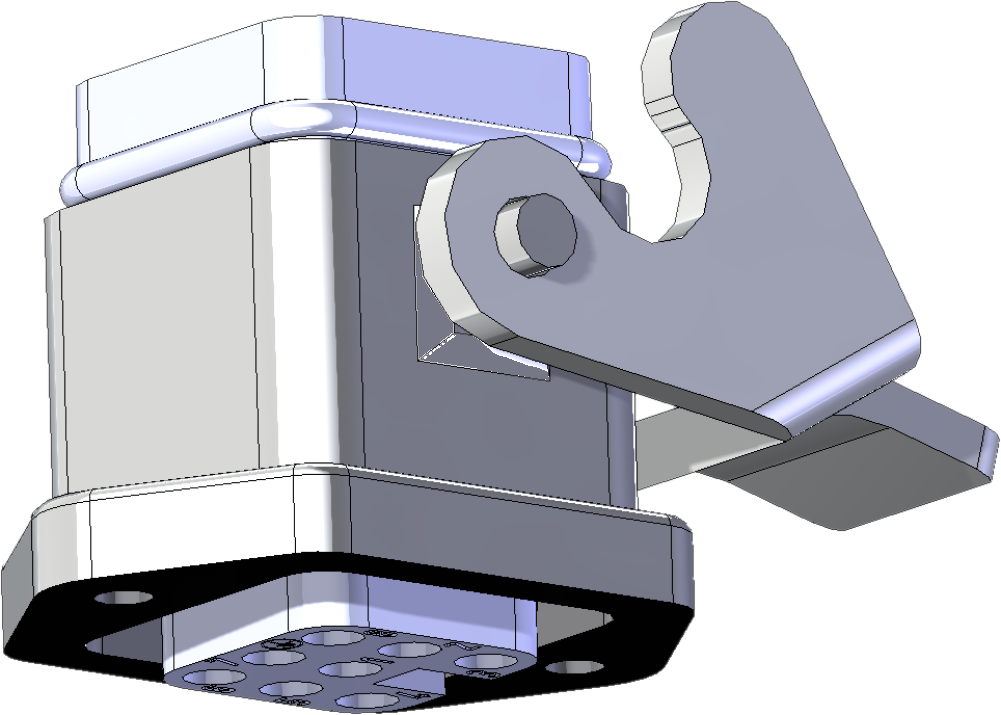

  • Kábel (X25/X26, T28732-1) prejdite otvorom „E.B.“ na prednej strane a pevne ho zaskrutkujte.
    • Najprv vložte vonkajšiu skrutku, potom vnútornú skrutku a upevnite ju montážnymi maticami.
  • Nasaďte kábel (X25/X26, T28732-1) na dosku zariadenia (GIF-61) a pripojte.
    • 5-pinový konektor → X25 (GIF-61)
    • 3-pinový konektor → X26 (GIF-61)
  • Vložte kryt kábla (②) do príslušných výklenkov.
    • Uistite sa, že montážne svorky (①) zapadnú na svoje miesto.

Zatvorte prednú časť

  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Kontrola funkcie

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
    • Spustí sa inicializácia a rozpozná ďalšie vybavenie.
  • Overte, či bolo rozpoznané ďalšie vybavenie. Klepnutím na stavové pole () otvoríte informačný systém. Informačný systém zobrazuje informácie o zariadení a dostupné pomocné zariadenia.
    • Ak sa nezobrazí ďalšie zariadenie, skontrolujte všetky konektory a reštartujte zariadenie.
  • Skontrolujte funkčnosť pripojením externého ovládacieho kábla (pozri). Diaľkové ovládanie

vypnúť

  • Vypnúť hlavný vypínač (QS 1).
