Zamenjava senzor tlaka (BP 1, BP 2, BP 3)

kvalifikacija

strokovno osebje

Material

Pos.ImenovanjePredmetiT25305-X
01

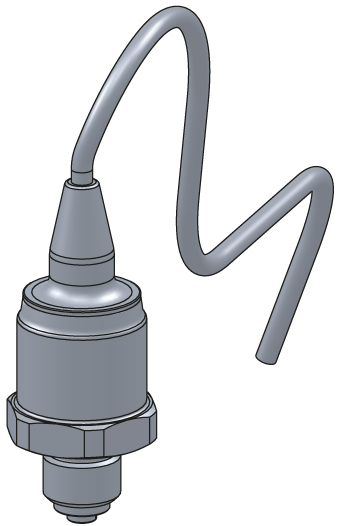

senzor tlaka 0–25 bar

T25305-X1
02

O-obroč 7,5x2 – FPM (optional)

T286621

Potreben material

  • Torx izvijač size 20
  • kabelska vezica

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

ohladiti in odcedite

  • Na osnovni zaslon tapnite funkcija gumb ().
  • Na osnovni zaslon tapnite funkcija gumb ().
    • Naprava se ohladi in izprazni kalup, preden ga izklopi.

Preverite tlak in izklopite

  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
    • Sistemski tlak mora prikaz 0,0 (± 0,1) bar.
  • Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odstranite pokrove in odprite spredaj

  • Odstranite pokrove iz naprava (→Odprite naprava).
  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.

Zamenjajte rezervni del

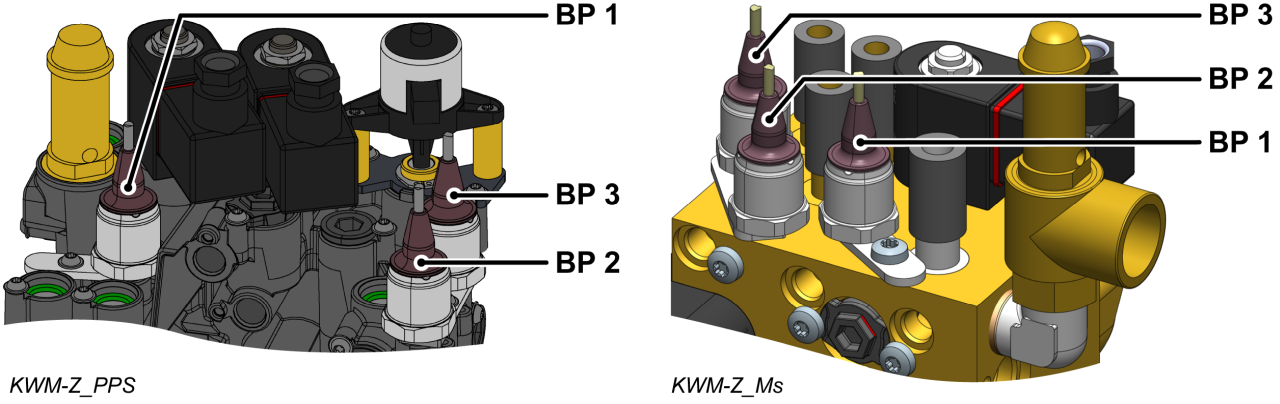

  • Odstranite kabel senzor tlaka (BP_1, BP_2, BP_3) na plošči naprava GIF-61 in popolnoma odstranite kabel.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Odstranite Torx vijak in odstranite montažno ploščo.
  • Odstranite senzor tlaka.
  • Po potrebi uporabite nov O-obroč (T28662). V nasprotnem primeru uporabite prejšnji O-obroč.
    • Prepričajte se, da je tesnilna površina čista in brez ostankov.
  • Namestite nov senzor tlaka in nosilec ter pritrdite z montažnim vijakom.
    • Za plastični modul hladilna voda (PPS) privijte vijak z 2 Nm - ne prekoračite ga!
  • Pot in priključite kabel iz senzor tlaka (BP_1, BP_2, BP_3) na ploščo naprava GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ponovno pritrdite odstranjene kabelske vezi ali jih zamenjajte z novimi.
  • Zložite spredaj in pritrdite 2x Torx vijake.

Preverite kalibriranje

POZOR — nevarnost nepravilne kalibriranje!

Nepravilna kalibriranje lahko povzroči okvaro naprava. Zato: preverite kalibriranje

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
  • Prepričajte se, da je naprava breztlačnost. Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.
  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
    • Sistemski tlak mora pokazati 0,0 (± 0,1) bar.
    • Če je varianca> 0,1 bar, je treba senzor tlaka umeriti.

Umerjanje senzor tlaka

V primeru večjih linearnih napak je mogoče umeriti posamezne tlačne senzorje.

  • Izberite [Profil uporabnika] in ga nastavite na »podpora«.
  • Izberite [Servis ] > [kalibriranje ] > [Tlak ] > [Tlak Senzor 1/2/3 Offset].
    • Ustrezno nastavite odmik.
  • Poskusite znova postopek preverjanja

Preverite tesnost in funkcija

  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

Izklopite in namestite pokrove

  • Vklopite napajanje z gumbom V/I ().
    • Naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
  • Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
