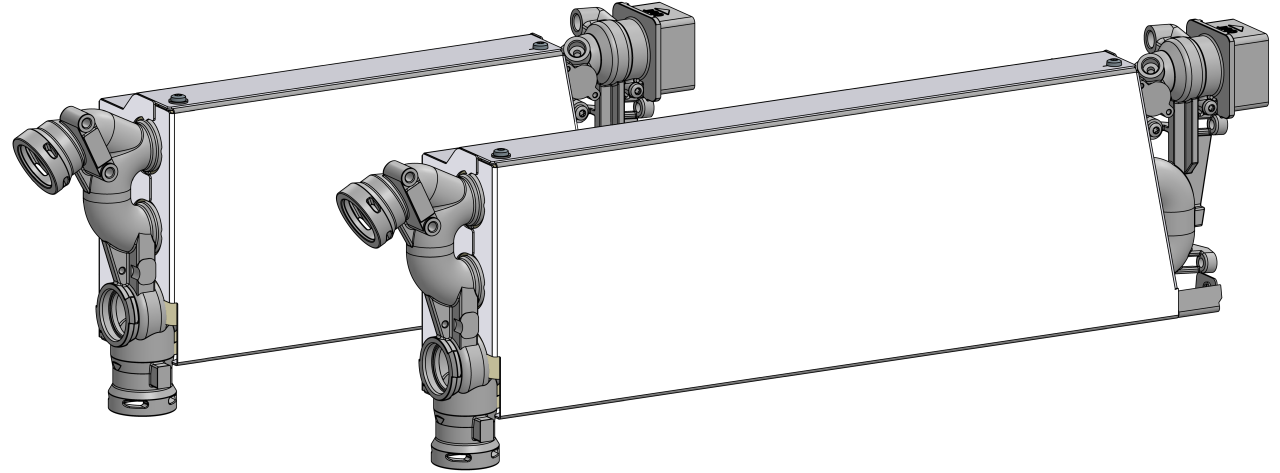

T29197-X, T29344-X: Ogrevanje 8+16kW (4T/4S)

namen

Zamenjava Ogrevanje (EH 1)

kvalifikacija

strokovno osebje

Material

Potreben material

• Torx izvijač, size 20, 30
• odprti ključ, size 10
• tesnilna masa z navojem (npr. Tekoče tesnilo Loctite 620)
• Mast za montažo za O-obroč (npr. Silikonska mast)

ravnanje

ohladiti in praznjenje

• Na osnovni zaslon tapnite funkcija gumb ().
• Na osnovni zaslon tapnite funkcija gumb ().
  • Naprava se ohladi in izprazni kalup, preden ga izklopi.

Preverite tlak

• Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
  • Sistemski tlak mora prikaz 0,0 (± 0,1) bar.
• Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.

Izklopite in odstranite povezave

• Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.
• vsi zunanje hidravlične povezave na Dotok (OUT) in Povratni tek (V).
• Za naprave s serijska številka do 2413-nnn: Odstranite vmesni adapter.
  • Za informacije o montaži/demontaži si oglejte video http://hb.click/6-SC-T29041

Odstranite pokrove in odprite spredaj

• Odstranite pokrove iz naprava (→Odprite naprava).
• Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.
• Odstranite celoten zgornji pokrov zračnega kanala. Če želite to narediti, odvijte in odstranite 6 pritrdilnih vijakov.

Odklopite kable in odstranite cevi

• Izključite priključek X302.X in/ali X303.X iz plošče za merjenje moči ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Popolnoma odstranite grelni kabel.
• Odstranite vse cevi. Voda lahko pobegne, ko se odprejo povezave. Da bi olajšali odstranjevanje cevi in Ogrevanje, je treba izvesti naslednje korake:
  • Odstranite nosilec ①
  • Odstranite radiator in Črpalka pritrdilne vijake ②, ③.
  • Odstranite pritrdilne sponke (deljene zatiče) iz cevnih priključkov.

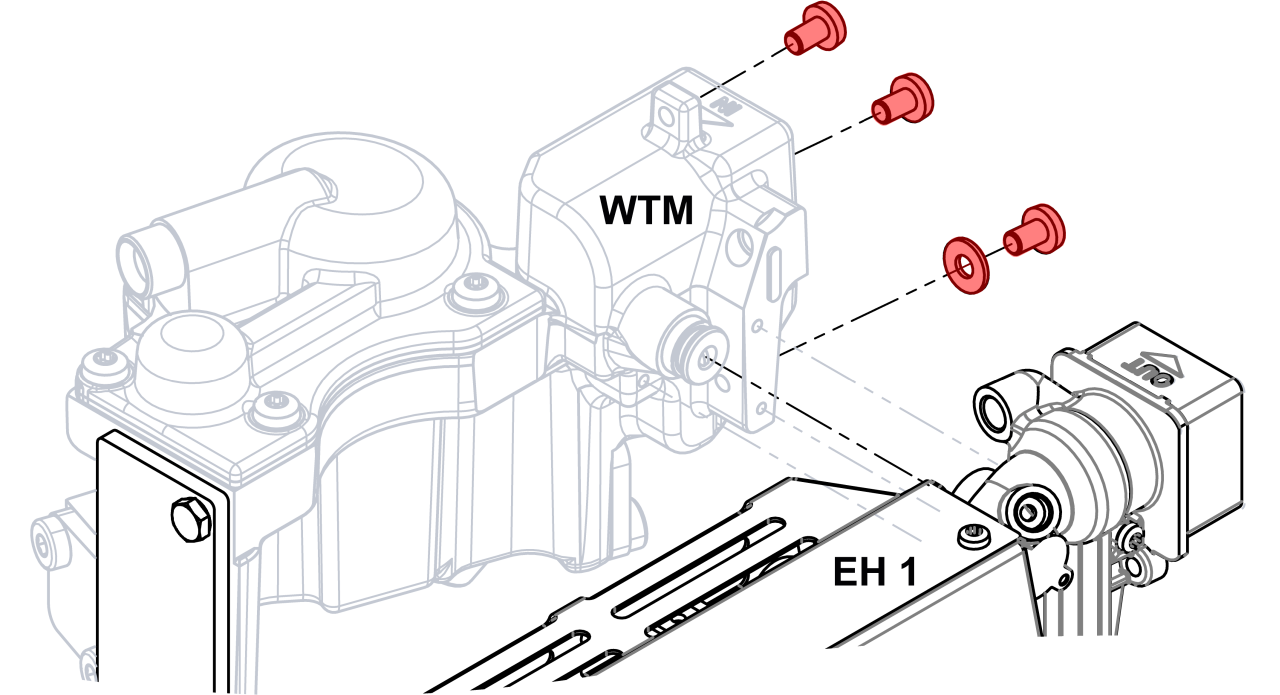

Odstranite modul za prenos toplote (WTM)

• Odstranite pritrdilne vijake za prenos toplote modula na zadnji steni enote.
• Modul za prenos toplote razširite vstran in pustite v prahi.

Odstranite grelni modul (EH_1)

• Odstranite pritrdilne vijake grelnega modula na zadnji steni enote.
• Razširite grelni modul in ga pustite na stran.
• Odstranite temperaturni senzor (BT_1) in termostat (ST_1) in jih prenesite na novo Ogrevanje.
  • Prepričajte se, da je termostat trdno pritrjen na površino.
• Namestite priloženo vijačno povezavo z novim Ogrevanje s tesnilnim navojem ④
  • brez dodatne opreme_ZG: T15568
  • z dodatno opremo_ZG: T21203
    • Nepotrebne vijake lahko zavržete.
• Prenesite komponente, specifične za napravo.
  • HB-100Z61/62: Odstranite tesnilni čep z montažnim nosilcem ⑤ in Pokrovi z montažnim vijakom ⑥ in jih prenesite na novo Ogrevanje.
  • HB-140/160Z61/62: Odstranite linearni koračni motor z ohišjem in batom ter ga prenesite na novo Ogrevanje ⑦.

Namestite grelni modul (EH_1) in modul za prenos toplote (WTM)

POZOR!

Vijačni priključki, zlasti kombinacije nerjavnega jekla/nerjavečega jekla ali jekla/nerjavečega jekla, ponavadi zatakne ali zatakne, ko obratovanje za dolgo časa pri visokih temperaturah. Zato:

• Uporabite ustrezna maziva

• Postavite grelni modul.
• Namestite in privijte pritrdilne vijake na hrbtni strani aparata.
• Postavite modul za prenos toplote in ga potisnite vstran.
• Namestite in privijte pritrdilne vijake na hrbtni strani aparata.

Namestitev cevi

OPOMBA!

Pred namestitvijo namažite O-obroče z ustrezno montažno maščobo. To olajša namestitev, preprečuje poškodbe in podaljša življenjsko dobo O-obročev.

• Preverite O-obroče za obrabo in jih po potrebi zamenjajte.
• Namestite cevovod.
• Namestite pritrdilne sponke (deljene zatiče) na cevne povezave.
• Zategnite radiator in Črpalka pritrdilne vijake ②, ③.
• Namestite nosilec ①

Priključite kabel in palico na tipsko ploščo

• Grelni kabel usmerite vzdolž kabelskega snopa v električno Ohišja.
• Priključite priključek X302.X in/ali X303.X na ploščo za merjenje moči ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Zložite spredaj in pritrdite 2x Torx vijake.

Preverite tesnost in funkcija

• Ponovno namestite pokrov zračnega kanala. Zavarujte s 6 pritrdilnimi vijaki.
• Ponovno namestite zunanje hidravlične povezave na Dotok (OUT) in Povratni tek (IN).
• Priključite vtič in stikalo vklop glavno stikalo (QS 1).
• Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.
• Po uspešnem preskusu tesnosti segrejte enoto za nadzor temperature na najvišjo temperaturo naprava.

Izklopite in namestite pokrove

• Na osnovni zaslon tapnite funkcija gumb ().
  • Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.

• Izklopite glavno stikalo (QS 1).
• Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
