OPOMBA!

Odvisno od izdelka so sistemske povezave priviti ali priključiti. Če priporočenega priključka cevi ni mogoče priključiti na potrošnika, je treba potrošniku zmanjšati površino prečnega prereza. Da bi dosegli najnižje možne izgube tlaka, se na naprava ne sme izvajati zmanjšanja preseka.

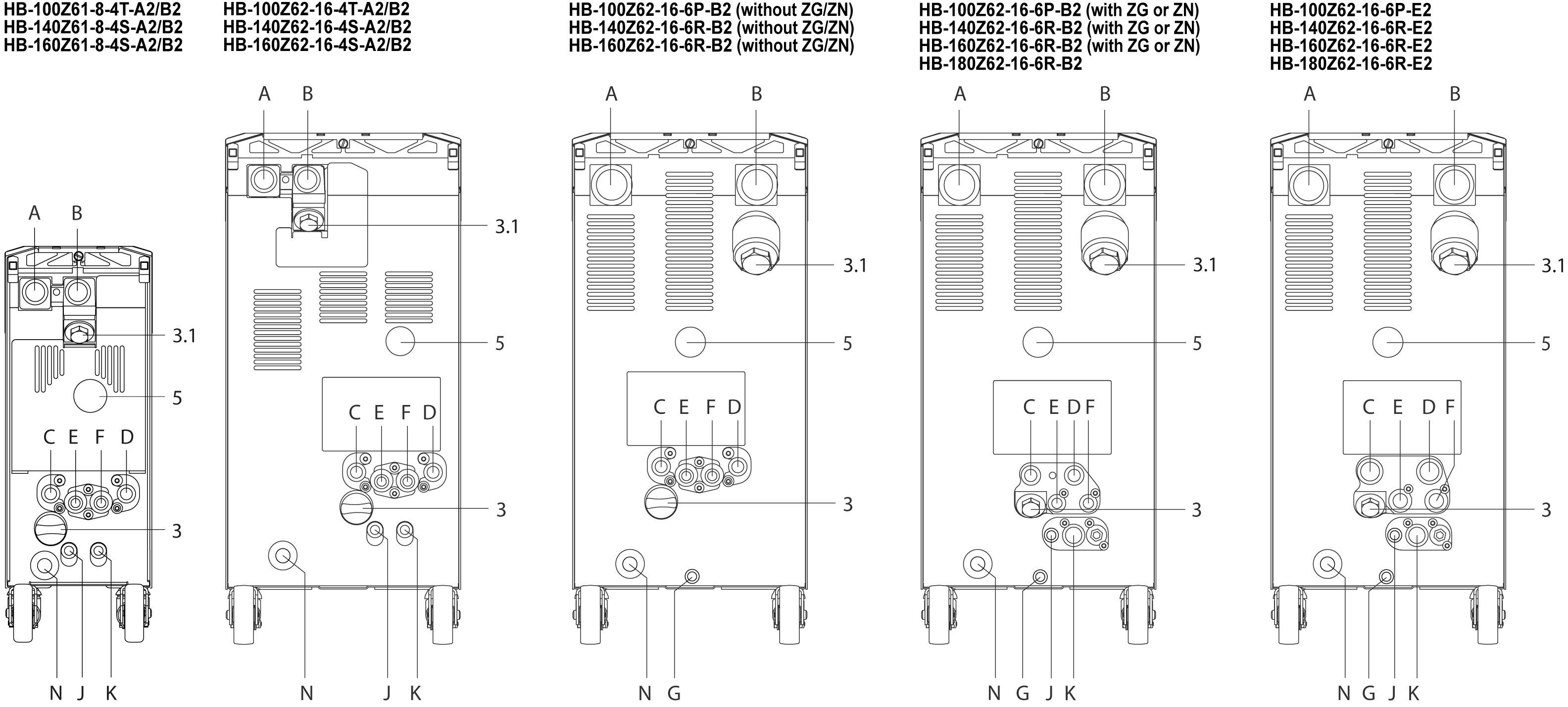

Povezave in najpomembnejše komponente na hrbtni strani naprava so opisane na naslednji način:

A


OUT

Dotok

B

IN

Povratni tek

C

Vhod hladilne vode

D

Izhod hladilne vode

5

Indikator Tlak

3.1

Filter za povratni tek

3

Filter za hladilno vodo

E

S1

Vhod sistemske vode *

F

S2

Izhod sistemske vode *

J

AIR IN

Stisnjen zrak vhod (ZG)

K

AIR OUT

Stisnjen zrak izhod ** (ZG)

N

-Napajalni kabel

* Povezava se lahko uporabi le, če ste prešli na ločene povezave za sistemsko vodo (→ kliknite tukaj).
** Povezava se lahko uporablja le, če je Praz. Kalupa s stis. Zrakom nastavljeno na to vtičnico (→ kliknite tukaj).

Specifikacije

tip

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

Temperatura maks.

100 °C

140 °C

160 °C

Povezava: Dotok, Povratni tek

Navoj

G3/4



Obstojnost
(vključno s hidravličnim krogom)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Priključek: hladilna voda

Tlak

2–5 bar

Navoj

G3/8

Obstojnost

10 bar, 100 °C

Priključek: ločen sistem voda

Tlak

2–5 bar

Navoj

G1/4

Obstojnost

10 bar, 100 °C

Priključek: stisnjen zrak (ZG)

Tlak

2–8 bar *

Navoj

G1/4

Obstojnost

10 bar, 100 °C

* Praznjenje plesni je učinkovitejše z višjim stisnjen zrak
