svrha

Zamena senzor pritiska (BP 1, BP 2, BP 3)

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikalT25305-Ks
01

senzor pritiska 0–25 bar

T25305-Ks1
02

o prsten 7,5x2 – FPM (optional)

T286621

Potreban materijal

  • Tork šrafciger veličina 20
  • kabal kravata

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i odvod

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite pritisak i isključite

  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    • Pritisak sistema mora ekran 0,0 (± 0,1) bar.
  • Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Zamenite rezervni deo

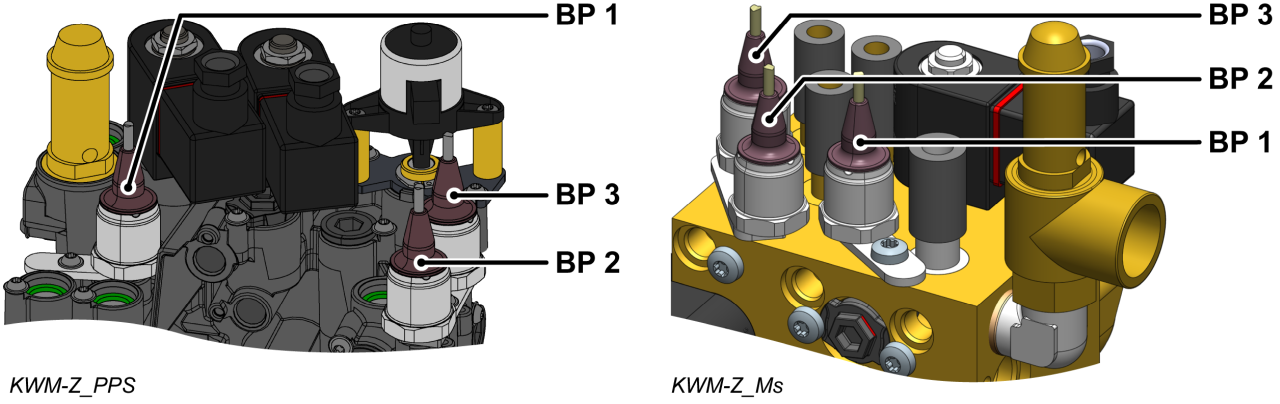

  • Uklonite kabal senzor pritiska (BP_1, BP_2, BP_3) na ploča na uredjaju GIF-61 i potpuno uklonite kabal.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Uklonite vijak Tork i uklonite montažnu ploču.
  • Uklonite senzor pritiska.
  • Koristite novi o prsten (T28662) ako je potrebno. U suprotnom, koristite prethodni o prsten.
    • Uverite se da je zaptivna površina čista i bez ostataka.
  • Instalirajte novi senzor pritiska i nosač i pričvrstite vijkom za pričvršćivanje.
    • Za plastični modul voda za hlađenje (PPS) zategnite vijak sa 2 Nm - ne prelazite ga!
  • Usmjerite i povežite kabal sa senzor pritiska (BP_1, BP_2, BP_3) na ploča na uredjaju GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ponovo pričvrstite uklonjene kablovske veze ili ih zamenite novim.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite kalibracija

PAŽNjA - opasnost od netačne kalibracija!

Nepravilna kalibracija može prouzrokovati kvar jedinica. Stoga: proverite kalibracija

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uverite se da je jedinica pod pritiskom. Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.
  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    • Pritisak sistema treba da pokaže 0,0 (± 0,1) bar.
    • Ako je odstupanje> 0,1 bar, senzor pritiska mora biti kalibrisan.

Kalibrirajte senzor pritiska

U slučaju većih linearnih grešaka, pojedinačni senzori pritiska mogu se kalibrisati.

  • Izaberite [Korisnički Profil] i podesite ga na „održavanje“.
  • Izaberite [Servis ] > [kalibracija] > [Pritisak ] > [Senzor Pritisak 1/2/3 Offset ].
    • Podesite offset u skladu s tim.
  • Ponovo pokušajte sa procesom verifikacije

Proverite zategnutost i funkciju

  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite i instalirajte poklopce

  • Isključite jedinica pomoću dugmeta I/O ().
    • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
