svrha

Zamena strujna merna ploča ZSM-61 (8.x)

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikalT28501
01ZSM-61 strujna merna pločaT285011

Potreban materijal

  • Tork šrafciger veličina 20

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
  • Uklonite zaštitni poklopac u električnom kućištu uklanjanjem Tork vijaka.

Zamenite rezervni deo

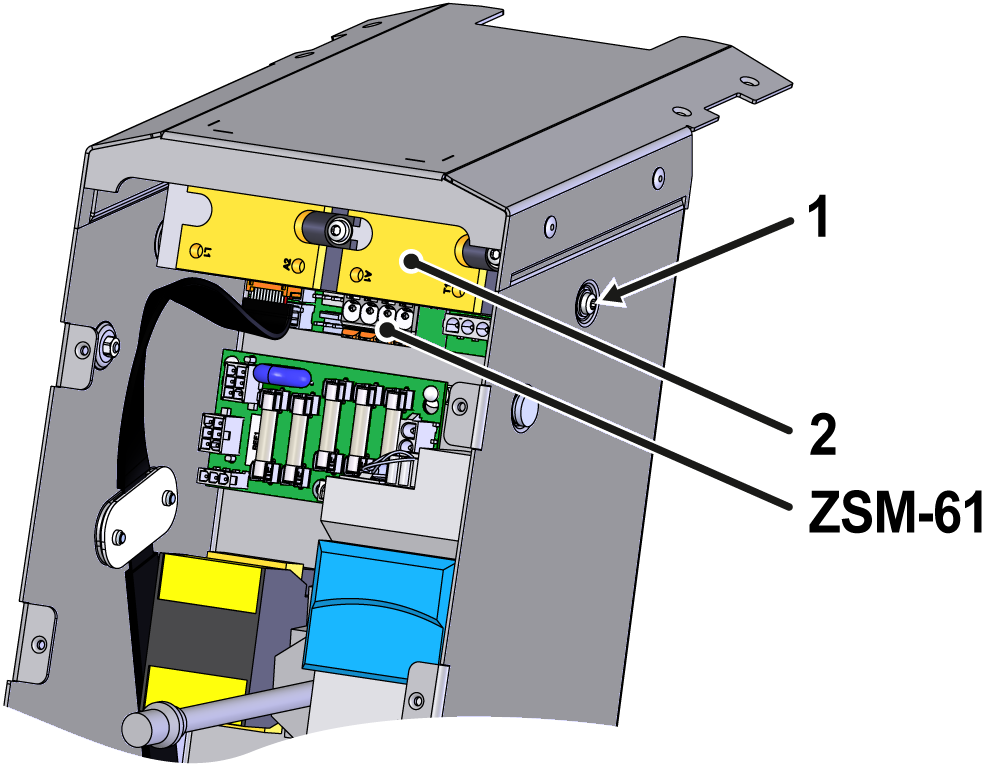

  • Uklonite konektor Ks313.k i kabal svetla Ks301.k na strujna merna ploča ZSM-61.
  • Uklonite bočne montažne vijke iz hladnjaka (①).
  • Uklonite hladnjak sa solid-state releji (②) (za bolju dostupnost)
    • Povucite hladnjak nadole i podignite ga. Obratite pažnju na vodeći žleb na bočnoj strani hladnjaka.
  • Uklonite strujna merna ploča ZSM-61
    • Uklonite sve ostale konektore na Štampana ploča.
    • Uklonite montažni vijak Štampana ploča.
    • Uklonite Štampana ploča sa držača i uklonite je.

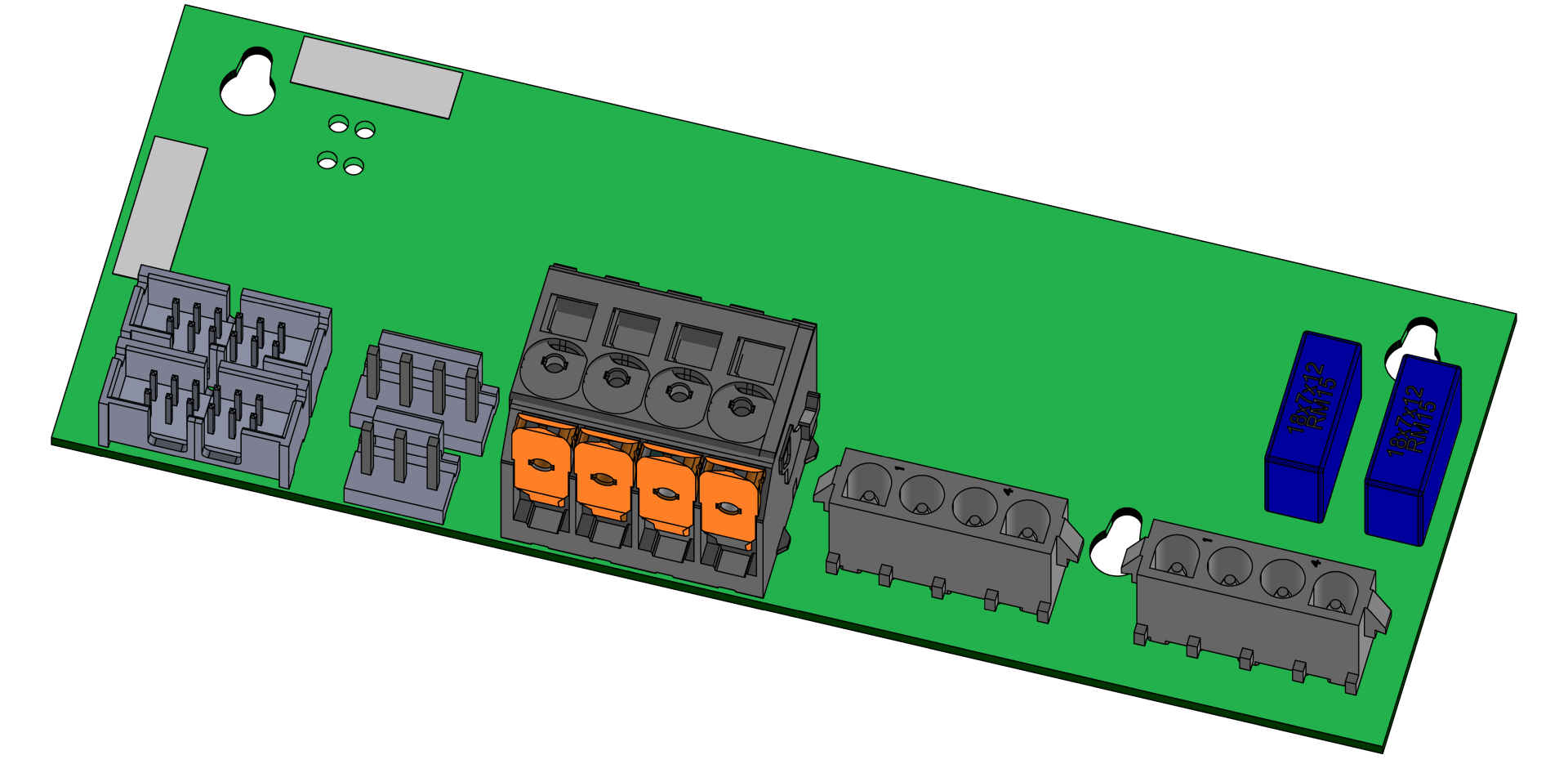

  • Koristite novu strujna merna ploča ZSM-61
    • Ubacite novu Štampana ploča u držač i pričvrstite ga vijkom za montažu.
    • Ponovo povežite sve konektore (osim Ks313.k).
    • Uverite se da su sve veze pravilno pričvršćene.
  • Instalirajte hladnjak sa solid-state releji (②)
    • Instalirajte hladnjak, uverite se da je vodič žleb pravilno poravnat.
    • Osigurajte vijke za pričvršćivanje (①).
  • Povežite konektor Ks313.k na strujna merna ploča ZSM-61.

Zatvori napred

  • Instalirajte zaštitni poklopac oko električnog kućišta i pričvrstite Tork vijcima.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite

  • Isključite jedinica pomoću dugmeta I/O ().
    • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
