svrha

Zamena LED statusno svetlo SPL-61 (A 18)

kvalifikacija

Stručno osoblje

Materijal

Pos.OznakaArtikalT28604
01LED statusno svetlo SPL-61T286041

Potreban materijal

  • Tork šrafciger veličina 20
  • Čišćenje/rastvarač za uklanjanje ostataka lepka

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Otvori front

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Zamenite rezervni deo

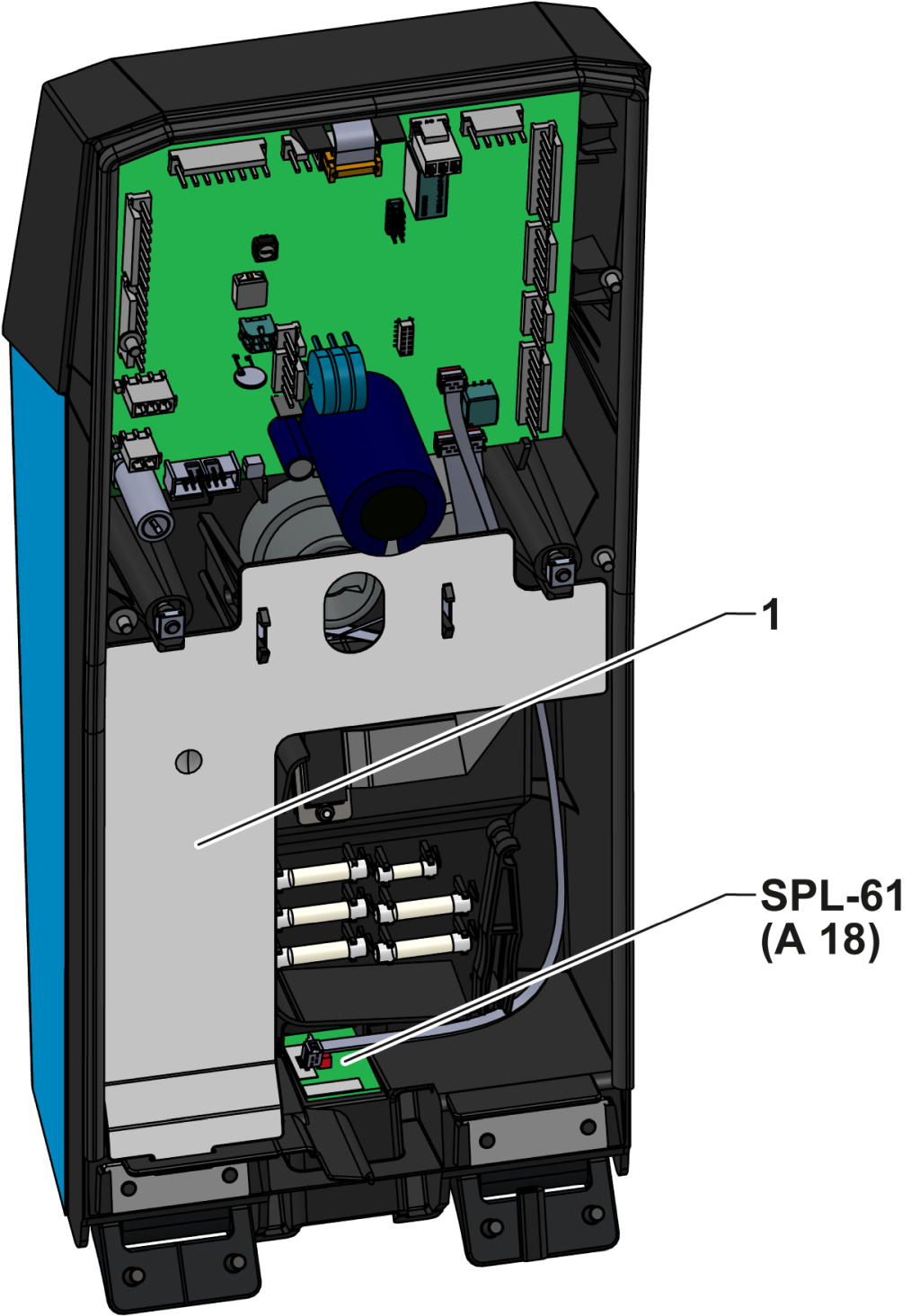

  • Uklonite poklopac kabal (samo za veličina konstrukcije 61)
    • Otpustite i uklonite poklopac kabal (①) pritiskom na montažne snimke zajedno.
    • Nežno izvucite kabal svežanj iz kablovskog kanala i gurnite ga u stranu tako da je ploča SPL-61 dostupna.

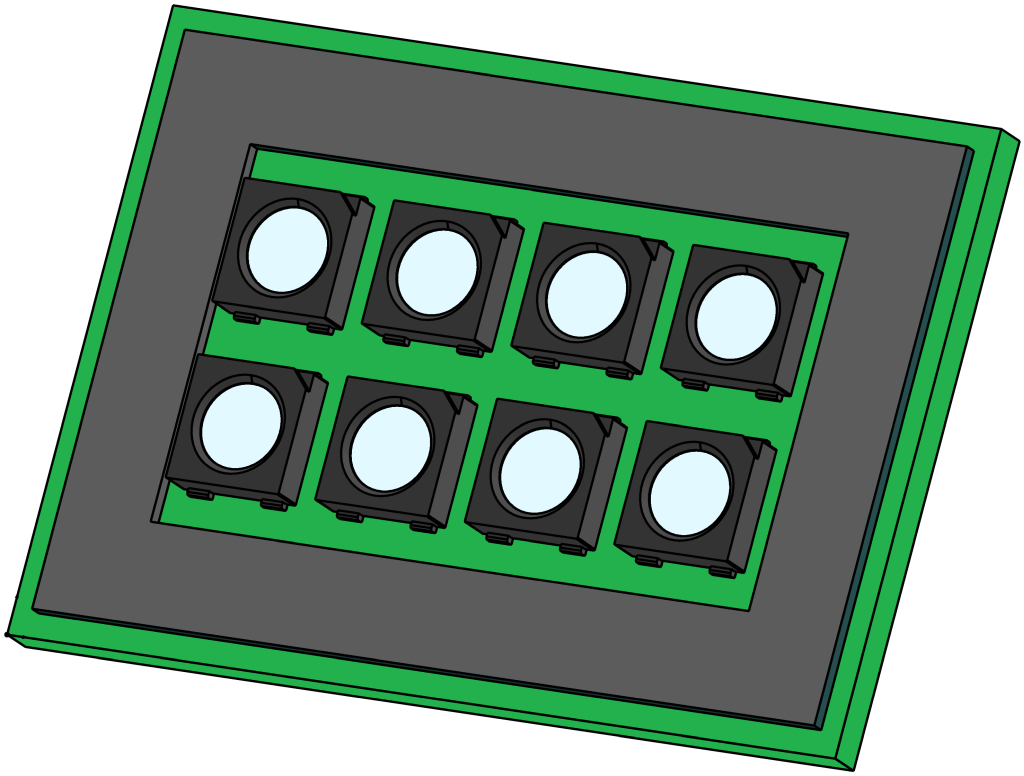

  • Uklonite SPL-61 ploču
    • Isključite konektor Ks922 sa Štampana ploča.
    • Pritisnite ploču (pričvršćenu dvostranom lepljivom trakom) u Kućište spolja prema unutra dok se lepak ne oslobodi.
    • Uklonite ploču SPL-61 iz Kućište.
  • Pripremite površinu lepka
    • Uklonite lepljive ostatke na Kućište (ako je potrebno sa odgovarajućim čišćenjem/rastvaračem).
    • Uverite se da je lepljiva površina čista, suva i bez masti.
  • Ubacite novu SPL-61 ploču
    • Zalepite novu Štampana ploča u Kućište udubljenje.
    • Ponovo priključite konektor Ks922.
  • Instalirajte poklopac kabal (samo veličina konstrukcije 61)
    • Ubacite kabal svežanj nazad u kabal kanal.
    • Umetnite poklopac kabal (①) u odgovarajuća udubljenja.

Zatvori napred

  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
    • Proverite da li lampica statusa LED treperi vajs tokom procesa pokretanja.
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite

  • Isključite jedinica pomoću dugmeta I/O ().
    • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
