svrha

  • T28921: Zamena kabal ravne klupe DIGITAL
  • T29231: Nadogradnja interfejsa DIGITAL

kvalifikacija

Električari

Materijal

Pos.Oznaka
Artikal
T28921T29231
01

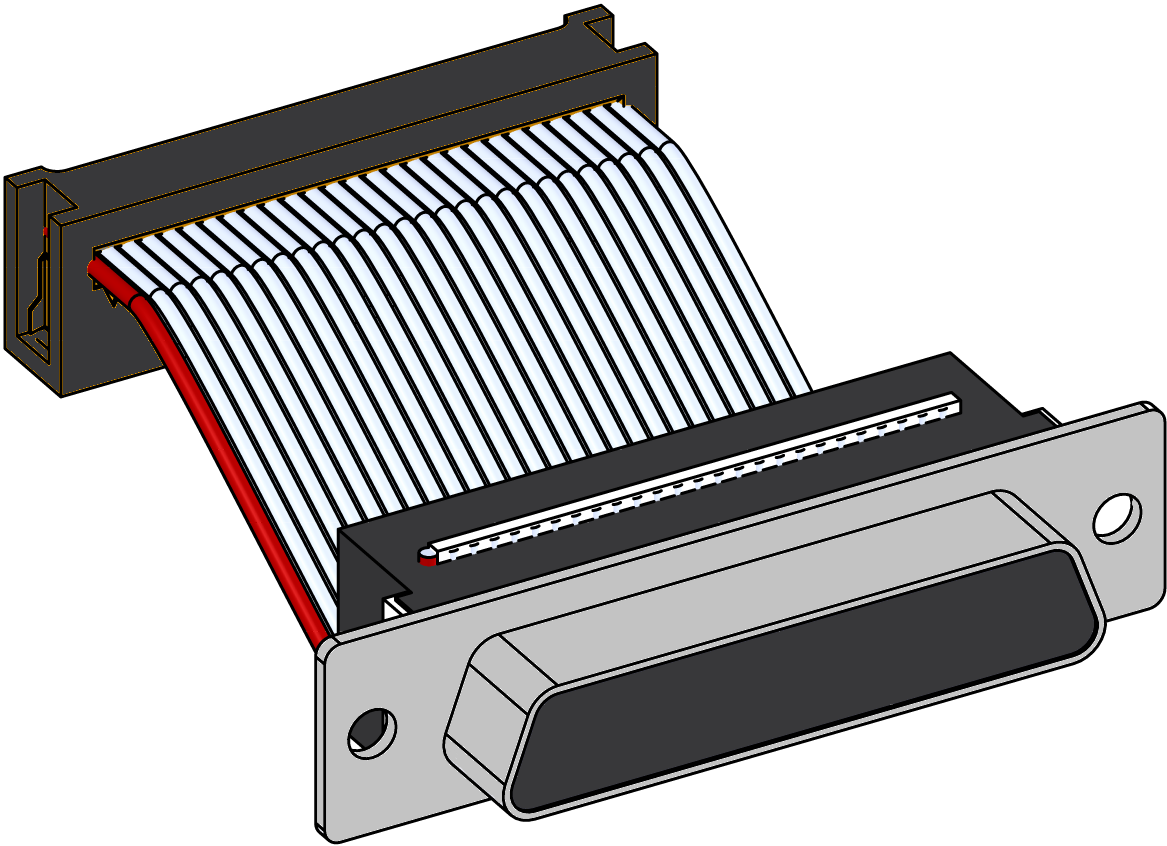

traka kabal 26-pol., Sub-D

T2892111
02

zaključavanje blok M3

T15697-2
03

šraf M3x8-Torx

B1983385-2
04

Draht GNYE

L0709-1
05pločica sa nazivomT19277-2

Potreban materijal

  • Tork odvijač veličina 10

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Uklonite poklopce

  • Kabelska zaštita
    • Držite pričvrsne jezičke pritisnute i podignite kablsku zaštitu prema gore (Sl. → 1).
  • Isključenje veza na Gate-6
    • Isključite sve upravljačke kablove i napajanje na Gate-6.
  • Poklopac kućišta
    • Uklonite pričvrsne šrafove (3x) sa zadnje strane Gate-6 (Sl. → 2)
    • Pritisnite poklopac kućišta bočno dok ne čujete klik (Sl. → 3). Zatim uklonite poklopac.

Zamenite ili zamenite komponentu

  • Uklonite slepi utikač iz otvora „ZD“. Ovo više nije potrebno.
  • Ubacite 26-pinski kabal sa konektorom utikača spolja u otvor (T28921).
  • Osigurajte konektor postavljanjem blokove za zaključavanje na (T15697, B1983385).
    • Takođe instalirajte kabal za uzemljenje (L0709) na montažni vijak konektora.

  • Povežite konektore na GAT-61 kontroler.
    • 26-pinski kabal za traku → slot Ks104
    • Kabal za uzemljenje → slot Ks150

Instalirajte poklopac

  • Stavite poklopac Kućište i pritisnite poklopac Kućište odozgo i sa strane dok ne čujete klik.
  • Instalirajte 3k montažne vijke na poleđini Gate-6.
  • Zalepite pločicu Tip (T19277) na zadnju stranu Gate-6 i u brzom vodiču (O8406-Ks).

Proverite funkciju

  • Proverite komunikacija preko interfejsa u skladu sa procedurom u brzom vodiču.
  • Stavite poklopac kabal i pritisnite dok ne čujete klik.
