svrha

Zamena ploče za napajanje PSU-61 (A 14)

kvalifikacija

stručno osoblje

Materijal

Pos.
Oznaka
Artikal
T28954

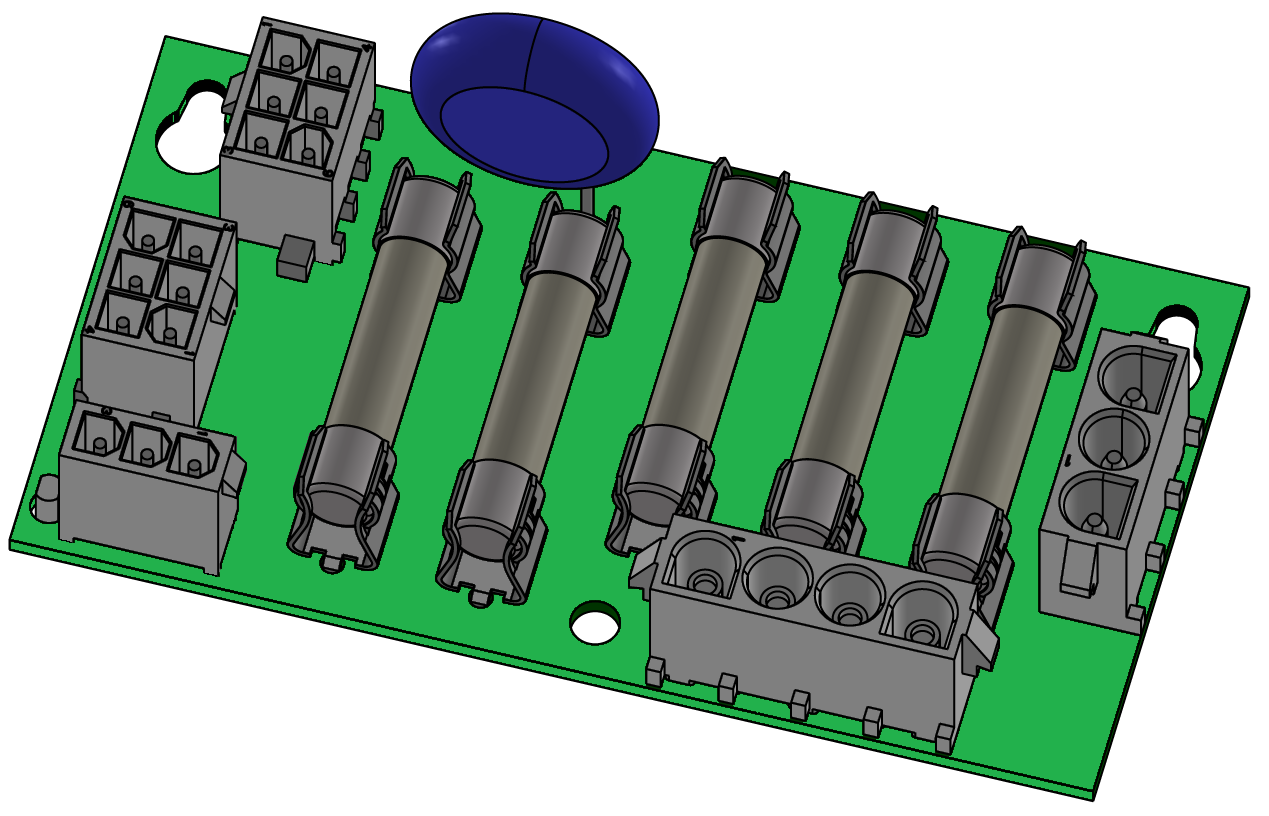

01PSU-61 ploča za NapajanjeT285541
02Ks215 most plug (napon predizbor)T216081

Potreban materijal

  • Tork šrafciger veličina 20

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Otvori front

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
  • Uklonite zaštitni poklopac u električnom kućištu uklanjanjem Tork vijaka.

Zamenite rezervni deo

PAŽNjA - opasnost od netačnih veza!

Nepravilan predizbor napona ili netačni priključci mogu oštetiti jedinica. Zato:

  • Uverite se da su izbor napona i priključci tačni.
  • Uklonite sve konektore sa ploče za Napajanje.
  • Uklonite pričvrsni vijak i uklonite ploču za Napajanje sa nosača da biste je uklonili.
  • Prenesite osigurače (FU_1, FU_2,...) na novu ploču za Napajanje.
  • Instalirajte novu ploču za Napajanje i pričvrstite je vijkom za pričvršćivanje.
  • Proverite Glavno napajanje, pogledajte specifikaciju na Tip ploče.

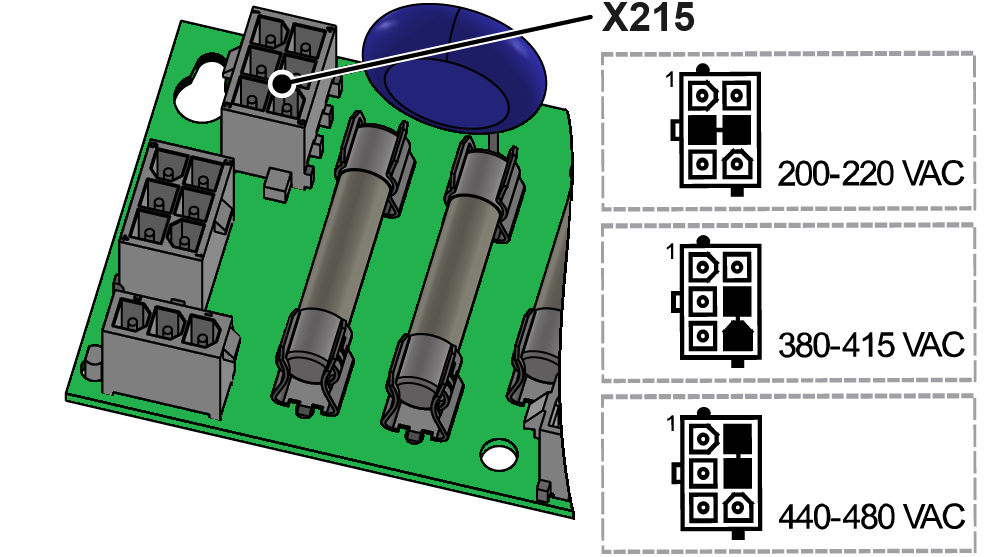

  • Prethodno izaberite napon na slot Ks215 sa utikačem mosta (T21608).

  • Povežite sve konektore na ploči za Napajanje.

Zatvori napred

  • Instalirajte zaštitni poklopac oko električnog kućišta i pričvrstite Tork vijcima.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite

  • Isključite jedinica pomoću dugmeta I/O ().
    • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
