T28959, T29352, T28960, T29358: Ventil za hlađenje 2
svrha
Zamena hidrauličnih delova ventil za Hladjenje 2 (KV 2)
kvalifikacija
stručno osoblje
Materijal
| Pos. | Oznaka | Artikal | T28959 | T29352 | T28960 | T29358 |
| 01 | Kolben | T28524 | - | - | 1 | 1 |
| 02 | Kućište | T29027 | - | 1 | - | 1 |
| 03 | Kućište | T28847 | 1 | - | 1 | - |
| 04 | Podizanje pečat 4k10k4.2 (sastavljen) | T21756 | 1 | 1 | 1 | 1 |
| 05 | disk 12k2,5 (montiran) | T28865 | 1 | 1 | 1 | 1 |
| 06 | Sigurnosni prsten 13k1 (sastavljen) | B1255126 | 1 | 1 | 1 | 1 |
| 07 | Cilindrični pin 6k30 (sastavljen) | B1306553 | 1 | 1 | 1 | 1 |
| 08 | o prsten 24k2 - FPM (opciono) | T28658 | - | - | - | - |
Potreban materijal
- Tork šrafciger veličina 20
- otvoreni ključ, veličina 10
Nastavite
PAŽNJA!
Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:
Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.
Hladjenje i pražnjenje
- Na glavnom ekranu dodirnite funkcijsko dugme (
). - Na glavnom ekranu dodirnite funkcijsko dugme (
).- Jedinica se hladi i prazni kalup pre nego što ga isključi.
Proverite pritisak i isključite
- Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
- Pritisak sistema mora ekran 0,0 (± 0,1) bar.
- Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.
- Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
Uklonite poklopac
- Uklonite poklopce sa jedinica (→Otvori jedinica).
Zamenite rezervni deo
- Uklonite cev (KV_2 ↔ hladnjak).
- Izvucite montažne snimke
- Prvo uklonite cev na hladnijoj strani pre nego što se može potpuno ukloniti
- Uklonite kabal na stepper motor (M_4)

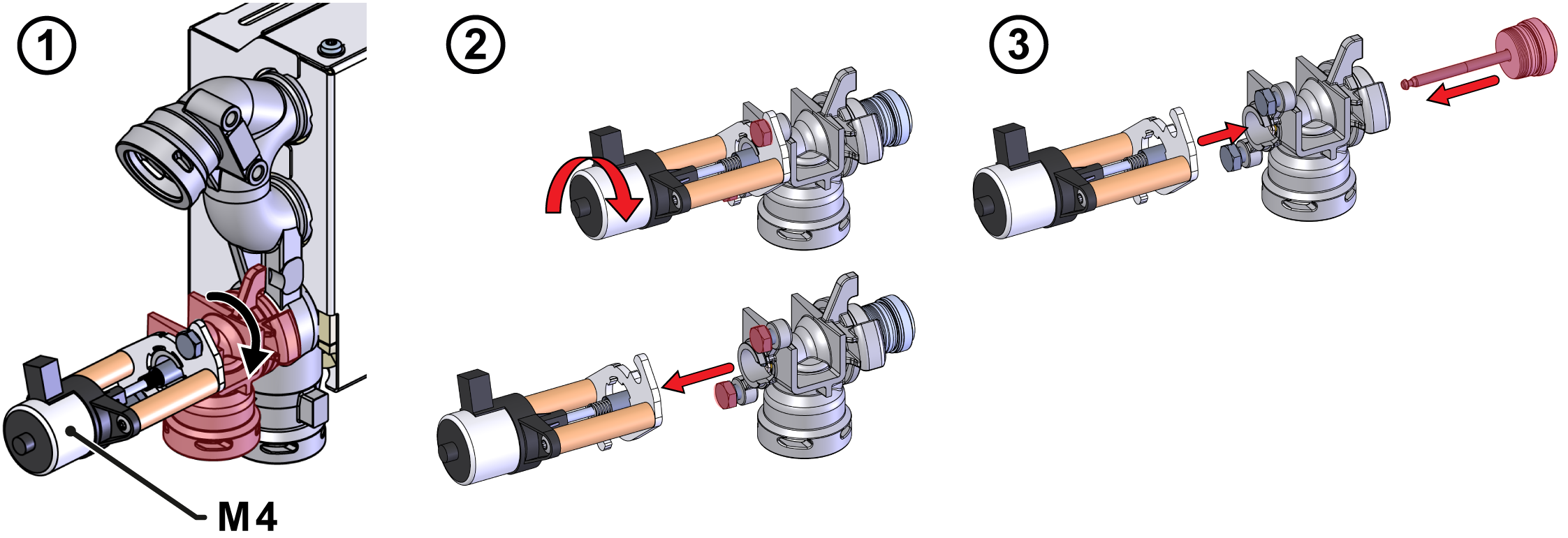

- Uklonite Kućište uključujući stepper motor (M_4) (slika → ①).
- Okrenite Kućište dok se ne oslobodi bajonetna brava
- Uklonite Kućište u potpunosti.
- Uklonite stepper motor (M_4) iz Kućište (slika → ②).
- Uklonite vijke za pričvršćivanje 2 puta
- Okrenite stepper motor, izvucite ga malo i pomerite ga iz spojnice
- Uklonite klip iz Kućište
- za T28959/T29352: Očistite klip, uključujući šipku
- za T28960/T29358: Koristite novi klip
Curenje zbog nepravilne instalacije!
Nepravilna ugradnja o prsten može ga oštetiti i dovesti do curenja. Zato:
- Uverite se da je o prsten pravilno instaliran.
- Proverite Kućište o prsten za habanje i zamenite ako je potrebno.
- Instalirajte klip u novo Kućište (slika → ③).
- Pažljivo umetnite klip i gurnite montažnu šipku
- Uklonite montažnu šipku, to više nije potrebno.
- Instalirajte stepper motor (M_4) na Kućište (slika → ③).
- Vozite u kvačilo i pretvorite ga u krajnji položaj
- Fik 2 vijka za montažu
- Instalirajte cevovod (KV_2 ↔ hladnjak).
- Proverite cevi o prsten za habanje i zamenite ako je potrebno.
- Instalirajte cevovod i pričvrstite ga montažnim klipovima.
- Povežite kabal na stepper motor M_4).
Proverite zategnutost i funkciju
- Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
- Izaberite [Korisnički Profil] i podesite ga na „održavanje“.
- Izaberite [Servis] > [Parametar] > [Stepper Motori] > [Pozicioniranje KV 2].
- Podesite vrednost i proverite da li se stepper motor, uključujući klip, kreće ili ne:
- 0% = ventil zatvoren
- 100% = ventil otvoren
-
Uključite jedinica pomoću dugmeta I/O (
), proverite nepropusnost i funkciju jedinica.
Isključite i instalirajte poklopce
-
Isključite jedinica pomoću dugmeta I/O ().
- Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
- Isključite glavni prekidač (QS 1).
- Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
