svrha

Naknadno opremanje dodatna oprema ZF

kvalifikacija

Stručno osoblje

Materijal

Pos.OznakaArtikalT29257 put
01

vijak priključak 6i-1/8 – Ms

T212031
02

senzor pritiska 0–25 bar, 1,4 m – INOX

T25305-6 +T24472-313
1
03

crevo linija DN3x570 – Ms

T286361
04

o prsten 7,5x2 – FPM

T286622
05

šraf PT-4x12 – TORX

B32657321
06pločica sa nazivomT192773

Potreban materijal

  • Tork odvijač, veličina 20, 30
  • Ključ otvorenog kraja, veličina 11
  • Cross šrafciger
  • Allen ključ, veličina 5
  • Vrući vazduh ventilator
  • Tečna zaptivka (npr. Loctite 620) ili teflonska traka

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i pražnjenje

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite pritisak i isključite

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
  • Uklonite ceo gornji poklopac vazdušnog kanala. Da biste to uradili, odvrnite i uklonite 6 vijaka za pričvršćivanje.

Instaliranje senzor pritiska

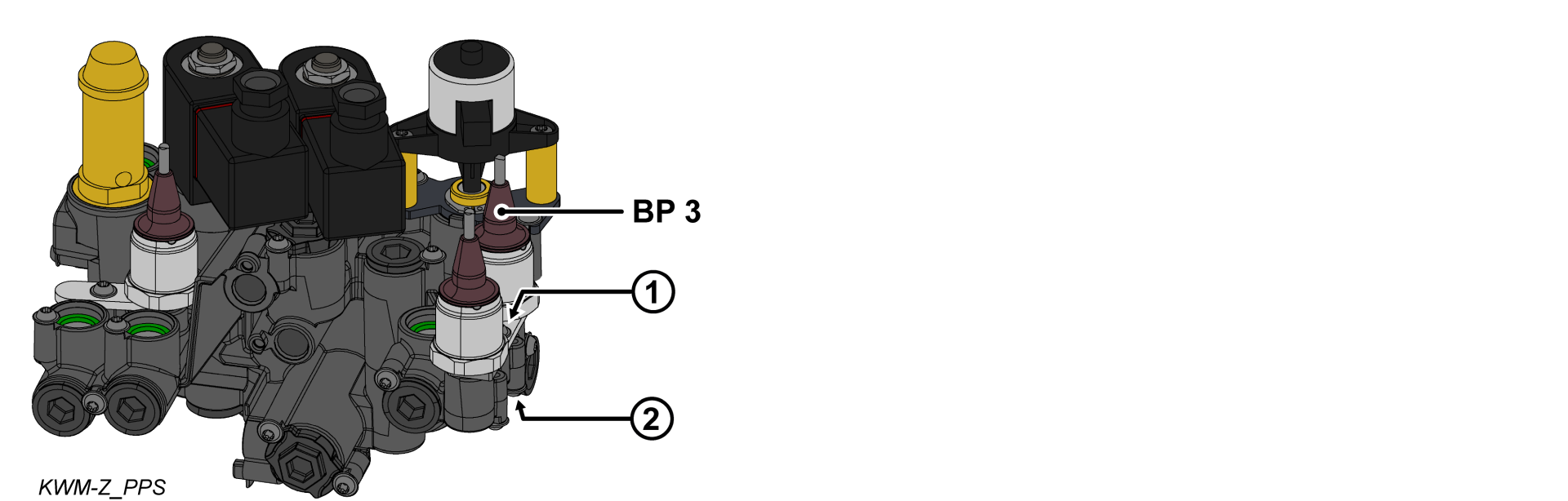

  • Uklonite nosač (①) iz modula rashladne vode.
  • Instalirajte o prsten na senzor pritiska (BP_3).
  • Instalirajte senzor pritiska (BP_3) i nosač i pričvrstite ih pomoću montažnog vijka.
    • Za plastični modul rashladne vode (PPS) zategnite vijak sa 2 Nm - ne prelazite ga!

Instalirajte hidraulični priključak

PAŽNJA!

Vijčani spojevi su zapečaćeni zaptivačem navoja i stoga se sporo oslobađaju. U suprotnom, postoji opasnost da će vijčani priključak biti oštećen (npr. Otkidanje glave vijka). Zato:

  • Ako je moguće, prethodno zagrejte lepljivo jedinjenje

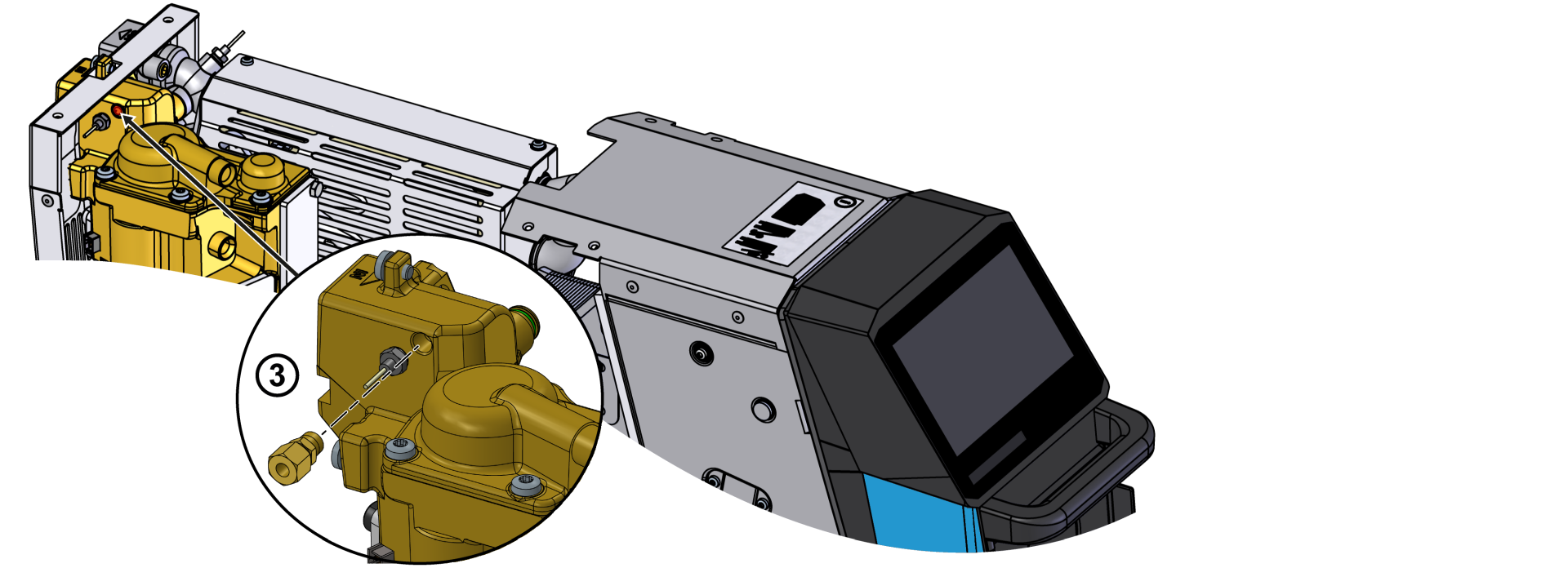

  • Uklonite zaptivni vijak na modulu za prenos toplote (WTM).
  • Instalirajte novu vijčanu priključak (③) sa zaptivačem navoja.
  • Instalirajte novu DN3 liniju creva između modula rashladne vode (KWM, ②) i modula za prenos toplote (WTM, ③).

  • Ponovo instalirajte poklopac vazdušnog kanala sa 6k pričvrsnim vijcima.

Povežite kabal i štap na Tip ploče

  • Usmjerite i povežite kabal sa senzor pritiska (BP_3) na ploča na uredjaju GIF-61.
    • BP_3 → X31.3 (GIF-61)
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

  • Postavite Tip ploče na zadnji zid i na unutrašnjoj strani ulaznih vrata jedinica.
  • Zatvorite ulazna vrata.

Proverite kalibracija

PAŽNjA - opasnost od netačne kalibracija!

Nepravilna kalibracija može prouzrokovati kvar jedinica. Stoga: proverite kalibracija

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uverite se da je jedinica pod pritiskom. Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.
  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    • Pritisak sistema treba da pokaže 0,0 (± 0,1) bar.
    • Ako je odstupanje> 0,1 bar, senzor pritiska mora biti kalibrisan.

Kalibrirajte senzor pritiska

U slučaju veće linearne greške, pojedinačni senzori pritiska mogu se kalibrisati.

  • Izaberite [Korisnički Profil] i podesite ga na „održavanje“.
  • Izaberite [Servis] > [Kalibracija] > [Pritisak] > [Senzor pritiska 3 Offset].
    • Podesite offset u skladu s tim.
  • Ponovite postupak verifikacije.

Proverite zategnutost i funkciju

  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite i instalirajte poklopce

Isključite jedinica pomoću dugmeta I/O ().

  • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.

  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
