Download page T29745-Ks: Dodatna oprema_ZN.
T29745-Ks: Dodatna oprema_ZN
svrha
Naknadno opremanje dodatna oprema ZN
kvalifikacija
stručno osoblje
Materijal
| Pos. | Oznaka | Artikal | T29745-1 | T29745-2 |
| 01 | mesing modul ZNM | T29473 | 1 | 1 |
| 02 | o prsten 17x2 - FPM | T21638 | 2 | 2 |
| 03 | o prsten 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kabal X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | pritisak komad 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Kompresija proleće 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Poklopac na ventil | T23379 | 1 | 1 |
| 10 | crevo linija DN10x600 | T29525 | 1 | 1 |
| 11 | o prsten 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | tork zavrtanj M6x8 | B3061951 | 3 | 3 |
| 13 | modul inok VLM | T29444 put | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | modul inok VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | modul inok VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | šestougaoni vijak M6x18 | T29509 | 4 | 4 |
| 18 | kabal X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | kabal kravata | T14121 | 6 | 6 |
| 20 | pločica sa nazivom | T19277 | 3 | 3 |
Potreban materijal
- Tork šrafciger
- Open-end ključ
- Cross šrafciger
- Imbus ključ
- Vrući vazduh ventilator
Nastavite
PAŽNJA!
Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:
Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.
Hladjenje i pražnjenje
- Na glavnom ekranu dodirnite funkcijsko dugme (
).- Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.
- Polako otpustite vijak na priključku za odvod (G) dok jedinica ne bude pod pritiskom. Ovo sprečava prskanje tečnosti.
- Postavite posudu za sakupljanje ispod priključak.
- Uklonite utikač i ostavite medijum da se isprazni.
- Nakon potpunog pražnjenja, ponovo instalirajte vijak.
Isključite i uklonite veze
- Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
- Uklonite dovod vode za hlađenje (priključak C).
- Sve spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN)
- Za jedinice sa serijski broj do 2413-nnn: Uklonite srednji adapter
Uklonite poklopce i otvorite prednji
- Uklonite poklopce sa jedinica (→Otvori jedinica).
- Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
- Uklonite ceo gornji poklopac vazdušnog kanala. Da biste to uradili, odvrnite i uklonite 6 vijaka za pričvršćivanje.
Install mesing modul (ZNM)
PAŽNJA!
Vijčani spojevi su zapečaćeni zaptivačem navoja i stoga se sporo oslobađaju. U suprotnom, postoji opasnost da će vijčani priključak biti oštećen (npr. Otkidanje glave vijka). Zato:
- Ako je moguće, prethodno zagrejte lepljivo jedinjenje
- Rastavite modul voda za hlađenje (KWM-Z) i ostavite na stranu.

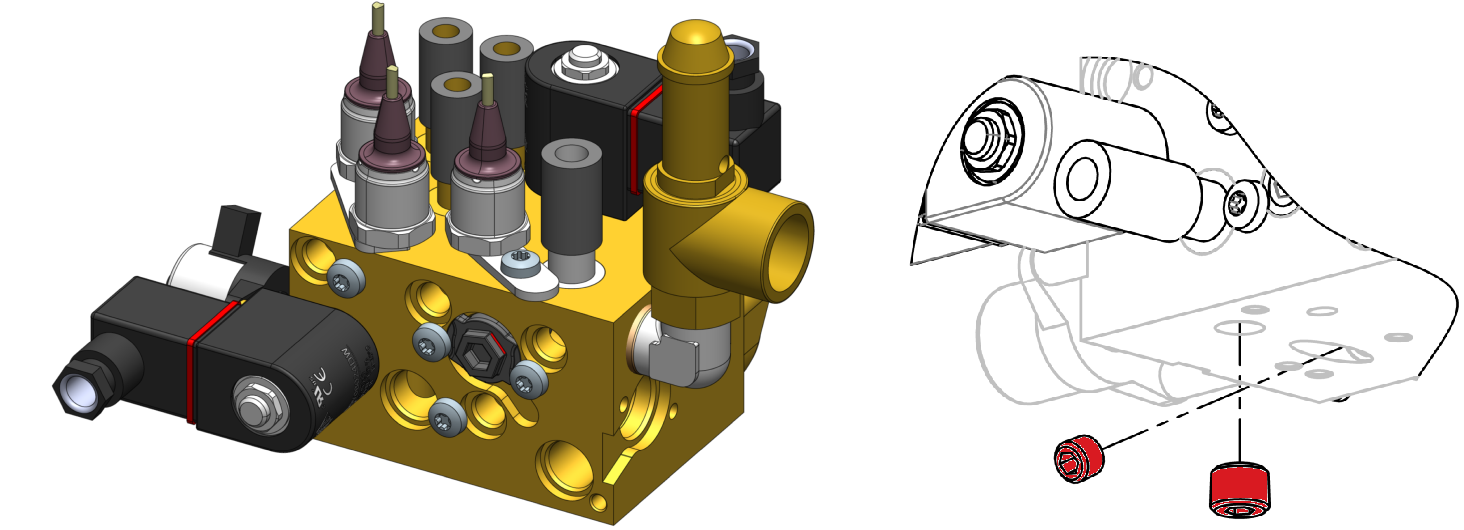

- Uklonite dva vijka na dnu modula rashladne vode, kao što je prikazano.

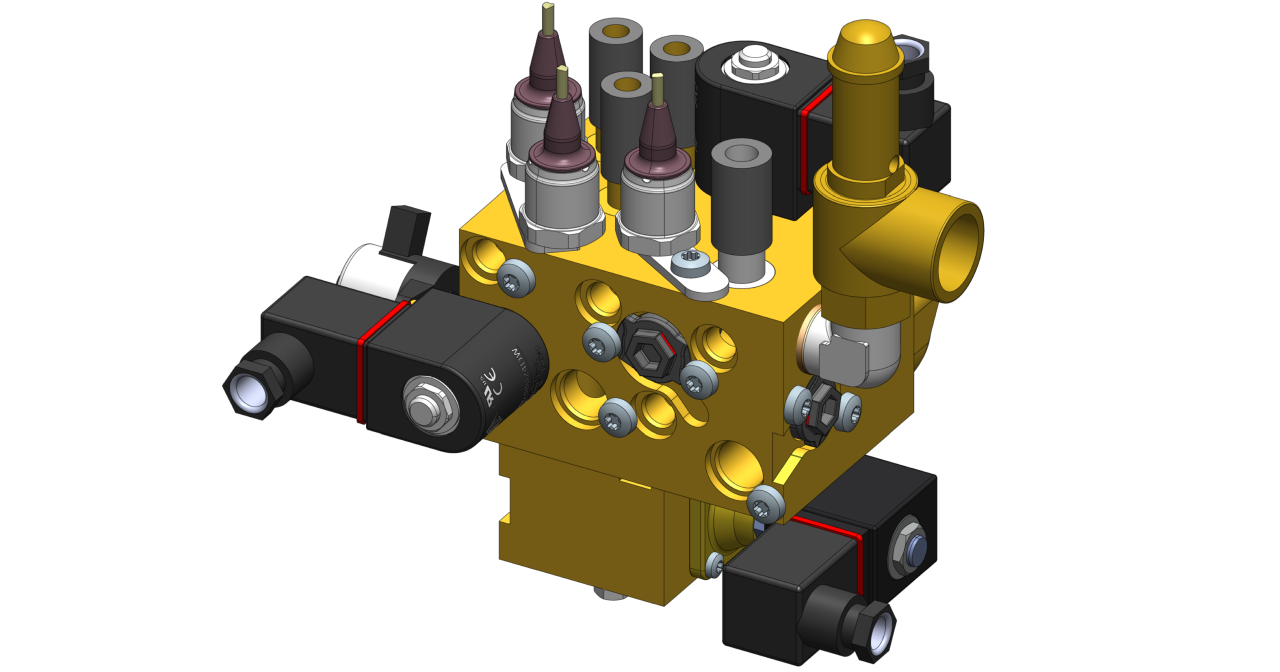

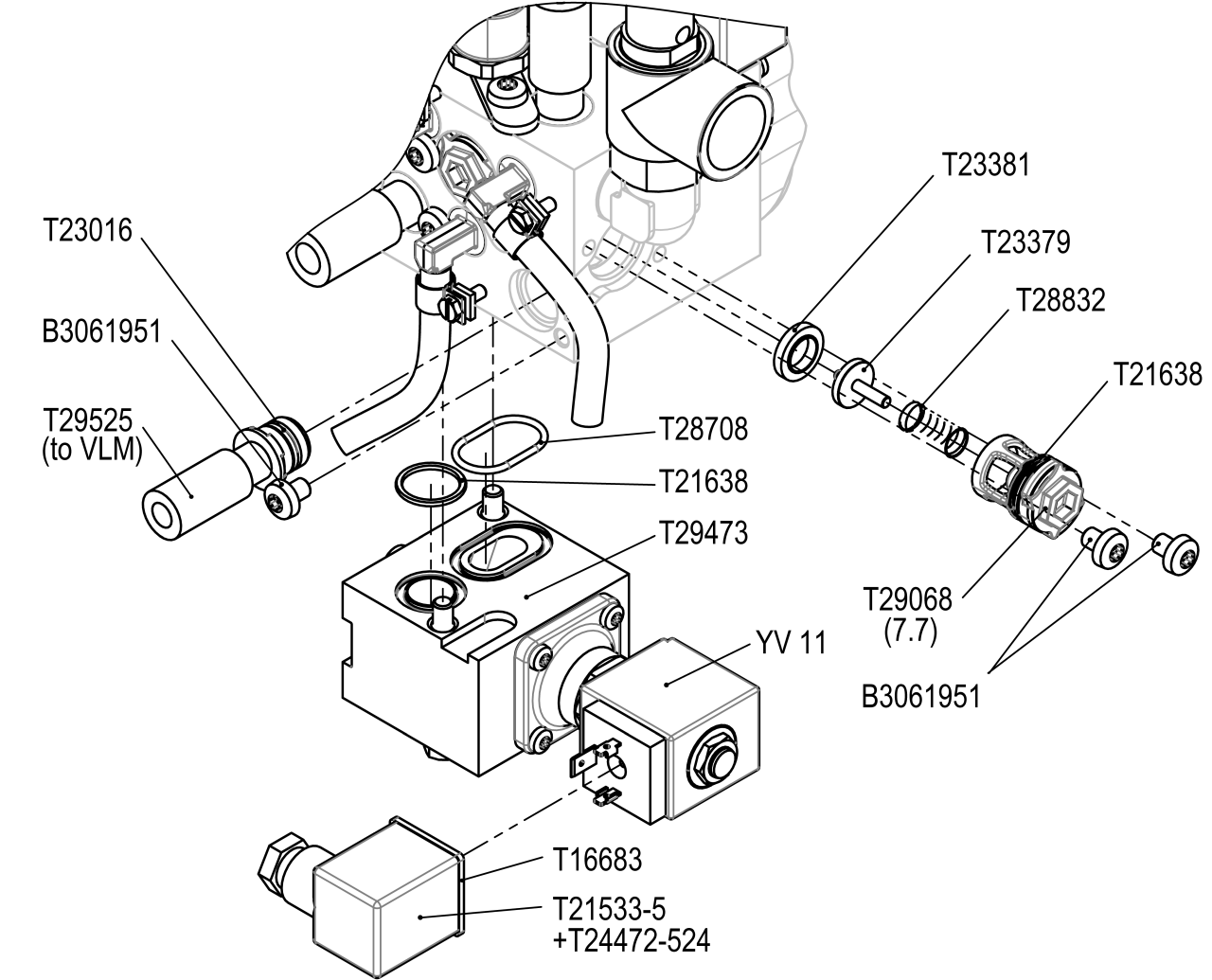

- Instalirajte mesingani modul (ZNM, T29473) uključujući povezane komponente kao što je prikazano na donjoj strani modula voda za hlađenje (KWM-Z).
- Ponovo instalirajte i instalirajte modul voda za hlađenje (KWM-Z).
Instalirajte modul inok (VLM, AV_1)
- Uklonite modul grejanja (EHM) i stavite ga na stranu.

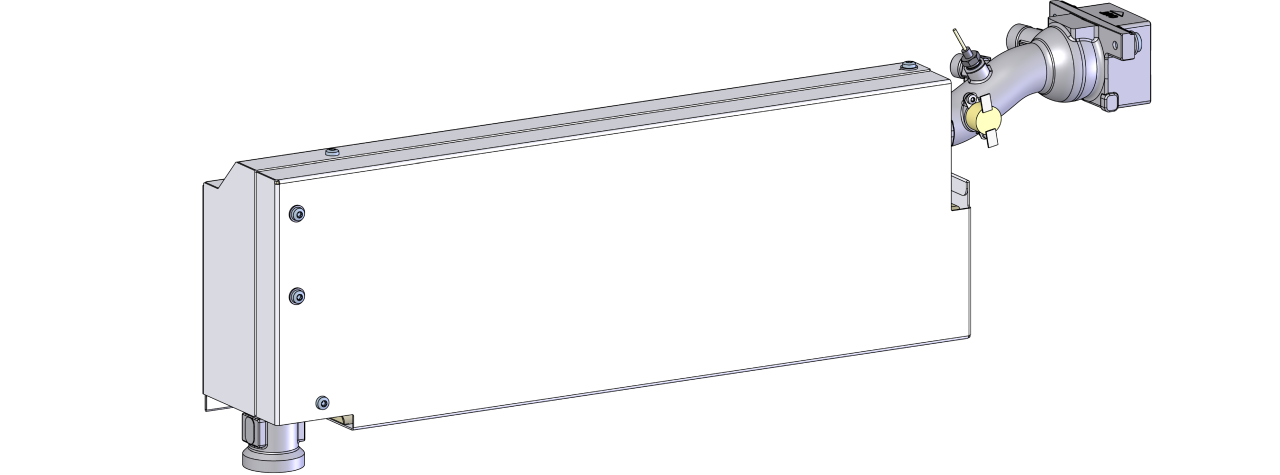

- Uklonite modul inok (VLM) koji je već instaliran na modulu grejanja (EHM). Ovaj modul više nije potreban.

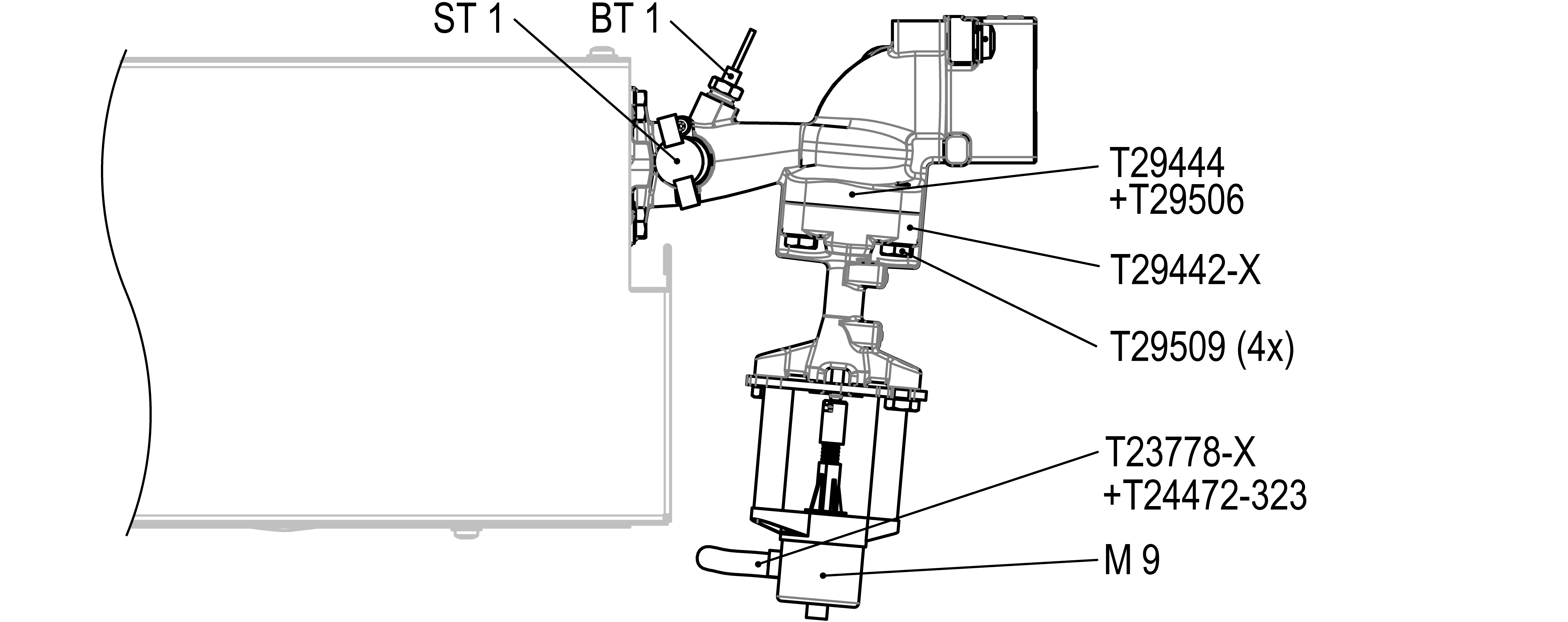

- Instalirajte modul inok (VLM, T29442-Ks, T29444) uključujući povezane komponente na modulu grejanja (EHM) kao što je prikazano.
- Prenesite temperaturni senzor (BT_1), termostat (ST_1) i priključak creva (baj-pas) na novi modul inok.
- Ponovo instalirajte i instalirajte modul grejanja (EHM).

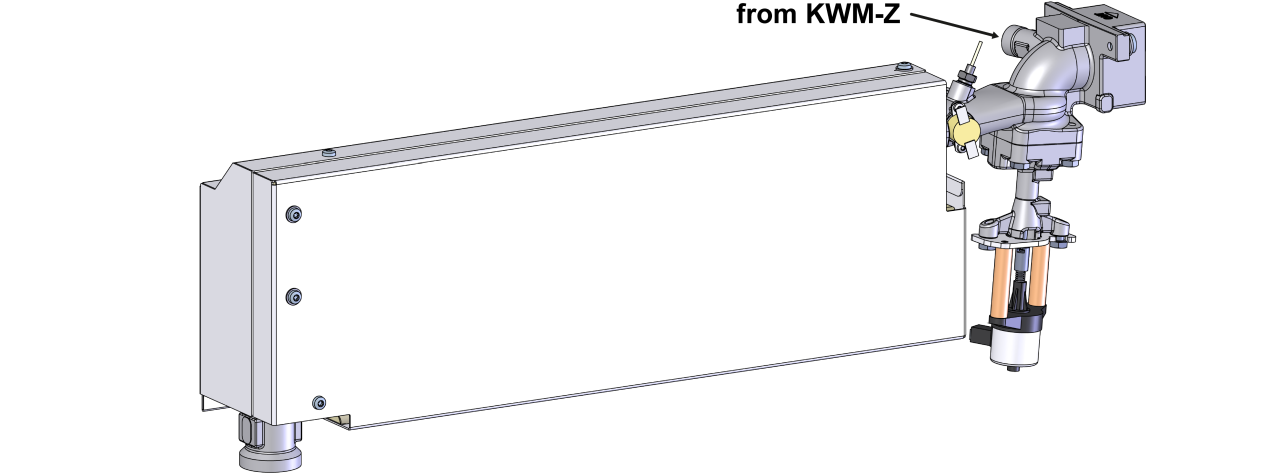

- Povežite liniju creva DN10 (T29525) iz modula voda za hlađenje (KWM-Z) na modul inok (VLM) i zategnite.
- Ponovo instalirajte poklopac vazdušnog kanala sa 6k pričvrsnim vijcima.
Povežite kabal i štap na Tip ploče
- Usmjerite kabal ventil (T21533-5, T23778-11) duž postojećeg kabal svežnja u električno Kućište.
- Povežite kabal ventil na ploča na uredjaju (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Zamenite uklonjene kablovske veze novim.
- Sklopite prednji i obezbedite 2k Tork zavrtnje.
- Stick na Tip ploče (T19277):
- na zadnjem zidu jedinica
- na unutrašnjoj strani ulaznih vrata
- u brzom vodiču (O8402-Ks)
Proverite zategnutost i funkciju
- Ponovo instalirajte spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN)
- Povežite dovod vode za hlađenje (priključak C).
- Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
-
Uključite jedinica pomoću dugmeta I/O (
), proverite nepropusnost i funkciju jedinica.
Isključite i instalirajte poklopce
-
Isključite jedinica pomoću dugmeta I/O ().
- Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
- Isključite glavni prekidač (QS 1).
- Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
