syfte

Byte av trycksensorn (BP 1, BP 2, BP 3)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektT25305-X
01

trycksensor 0–25 bar

T25305-X1
02

O-ring 7,5x2 – FPM (optional)

T286621

Nödvändigt material

  • Torx skruvmejsel storlek 20
  • buntband

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Avkylning och dränera

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera trycket och stäng av

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    • Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Ta bort lock och öppna fronten

  • Ta bort locken från aggregatet (Öppna aggregat→).
  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.

Byt ut reservdel

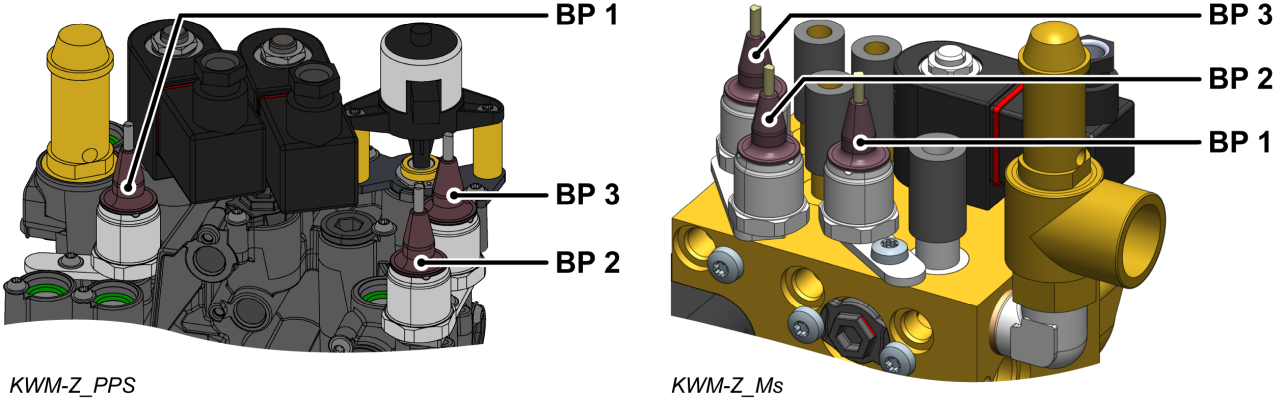

  • Ta bort trycksensorkabeln (BP_1, BP_2, BP_3) på GIF-61-aggregatskortet och ta bort kabeln helt.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ta bort Torx-skruven och ta bort monteringsplattan.
  • Ta bort trycksensorn.
  • Använd en ny O-ring (T28662) om det behövs. Använd annars den tidigare O-ringen.
    • Se till att tätningsytan är ren och fri från skräp.
  • Installera en ny trycksensor och fäste och säkra med en monteringsskruv.
    • För plastkylvattenmodul (PPS), dra åt skruven med 2 Nm - överskrid inte den!
  • Dra och anslut kabeln från trycksensorn (BP_1, BP_2, BP_3) till GIF-61-aggregatskortet.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Sätt tillbaka borttagna buntband eller byt ut dem med nya.
  • Vik upp framsidan och säkra 2x Torx skruvar.

Verifiera kalibrering

OBSERVERA - fara för felaktig kalibrering!

Felaktig kalibrering kan leda till att aggregatet inte fungerar. Därför: kontrollera kalibrering

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Se till att aggregatet är tryckfritt. Trycket som visas av manometern måste vara 0,0 (+0,3) bar.
  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    • Systemetstryck ska visa 0,0 (± 0,1) bar.
    • Om avvikelsen är> 0.1 bar måste trycksensorn kalibreras.

Kalibrera trycksensorn

Vid större linjära fel kan de enskilda tryckgivarna kalibreras.

  • Välj [Användarprofil] och ställ in den till ”underhåll”.
  • Välj [Service ] > [Kalibrering ] > [Tryck] > [Tryckgivare 1/2/3 Offset].
    • Ställ in förskjutningen därefter.
  • Försök igen med verifieringsprocessen

Kontrollera täthet och funktion

  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.

slå av och installera omslag

  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
