Byte av påfyllningspump SAP 20 bar, 120 VAC (M 2)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningT28645-1T28645-2T29315
01

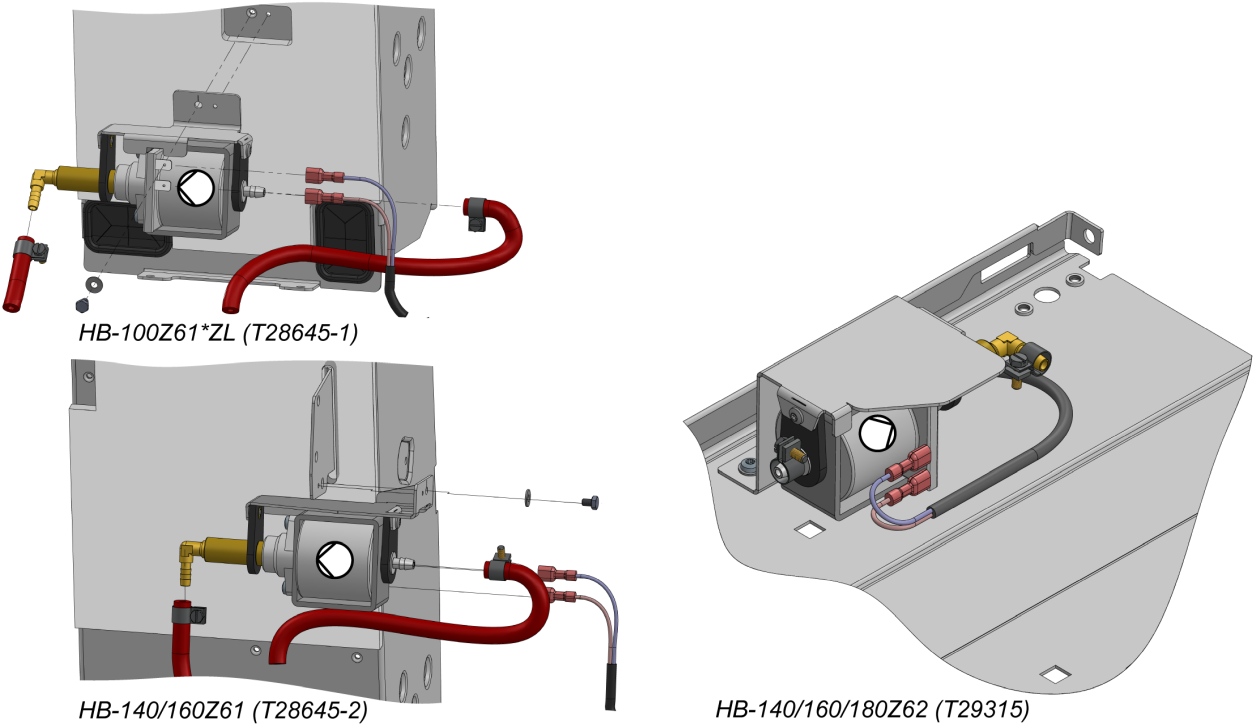

påfyllningspump SAP 20 bar, 120 VAC

1--
01

påfyllningspump SAP 20 bar, 120 VAC

-1-
01

påfyllningspump SAP 20 bar, 120 VAC

--1

Nödvändigt material

  • Torx skruvmejsel storlek 20
  • slitsad skruvmejsel

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

avkylning och dränering

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera trycket och stäng av

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    • Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
  • Ta bort locken från aggregatet (Öppna aggregat→).

Byt ut reservdel

  • Ta bort monteringsskruven på påfyllningspumpen med fästet.
  • Ta bort anslutningskabeln från påfyllningspumpen.
  • Lossa slangklämmorna och ta bort silikonslangledningarna från påfyllningspumpen.

ANMÄRKNING!

Plug-in-pluggar och silikonslangledningar måste vara rena och fria från föroreningar. Skadade slangledningar måste bytas ut vid behov (valfritt).

  • Installera silikonslangledningar på den nya påfyllningspumpen.
  • Anslut anslutningskabeln till påfyllningspumpen.
  • Fäst påfyllningspumpen med fästet till lämpligt läge med skruven och brickan.

Kontrollera täthet och funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.

slå av och installera omslag

  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
