syfte

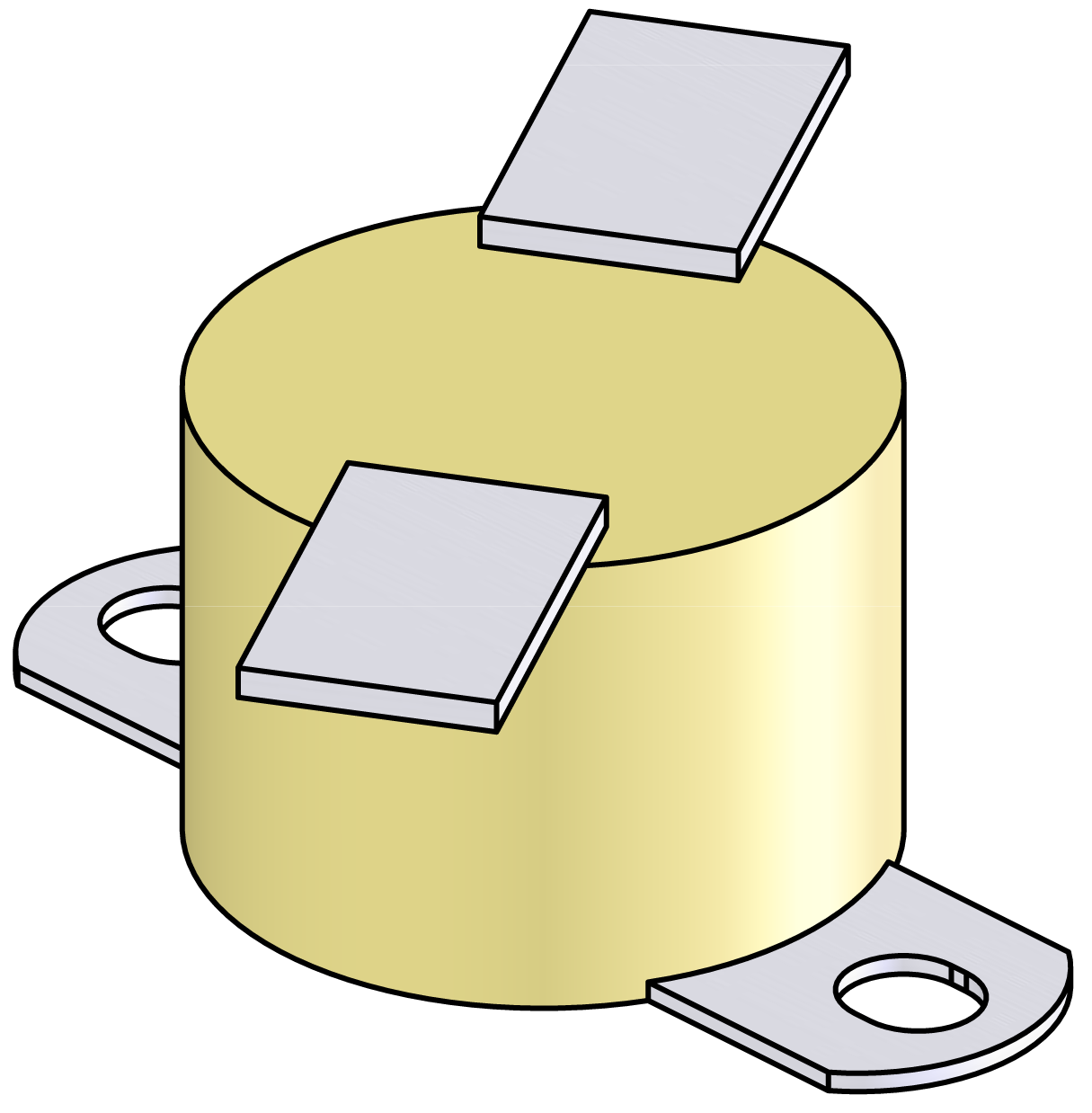

Termostat ersättning (ST 1)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningT28825T28824T28823T29570 väg
01Termostat 115°C1---
01Termostat 155°C-1--
01Termostat 170° C--1-
01Termostat 190° C---1

Nödvändigt material

  • Torx skruvmejsel storlek 20
  • Torx skruvmejsel storlek 10
  • Smörjmedel (förhindrar kombinationer av rostfritt stål från att fastna)

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

slå av och ta bort locken

  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
  • Ta bort locken från aggregatet (Öppna aggregat→).

Byt ut reservdel

  • Ta bort termostatens monteringsskruvar (ST_1).
  • Ta bort termostatkabelns platta kontakt från termostaten.

OBSERVERA!

Skruvanslutningar, särskilt kombinationer av rostfritt stål/rostfritt stål eller stål/rostfritt stål, tenderar att fastna eller fastna vid drift under lång tid vid höga temperaturer. Det är därför:

  • Använd lämpliga smörjmedel

  • Installera termostatkabelns platta kontakt på den nya termostaten (ST_1).

OBSERVERA!

För tillförlitlig funktion, säkerställa en perfekt termisk kontaktyta mellan termostaten och ytan.

  • Installera den nya termostaten (ST_1) och säkra den med monteringsskruvarna.
    • Se till att termostaten är i fast och fullständig kontakt med ytan.

Installera omslag

Kontrollera funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
