syfte

Omvandling av flödesmätaren Flow-5

kvalifikation

fackkunnig personal

Material

Pos
BeteckningObjektT29146
01

skruv M4x40 Torx - A2

B3271659

2
02

skruv M4x35 Torx - A2

B3271658

1
03

rörstycke 8x4,5x30 - PEEK

T24717

3

Nödvändigt material

  • Sexkantig skruvmejsel, size 40
  • Torx skruvmejsel storlek 15
  • Skruvlåsningsutrustning (t.ex. Loctite 620 flytande tätning)

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Kyl ner och töm
aggregatet (när Flow-5 är installerat)

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera trycket och stäng av
aggregatet (om Flow-5 är installerat)

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    • Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Ta bort
Flow-5 (om Flow-5 är monterad)

  • Ta bort styrkabeln från flödesmätaren Flödesmätare Flow-5 från ”HB IN” -anslutningen.
  • Ta vid behov bort anslutningslinjerna mellan Framledning och retur från alla kretsar från flödesmätaren.
  • Ta bort monteringsskruven (①) och ta bort den externa flödesmätaren från temperaturkontrollenheten.

Uppdatera Flow-5

ANMÄRKNING!

Skruvanslutningarna är säkrade med lim och måste därför lossas långsamt. Annars finns det fara för att skruvhuvudet går sönder. Om möjligt, värma upp limföreningen i förväg.

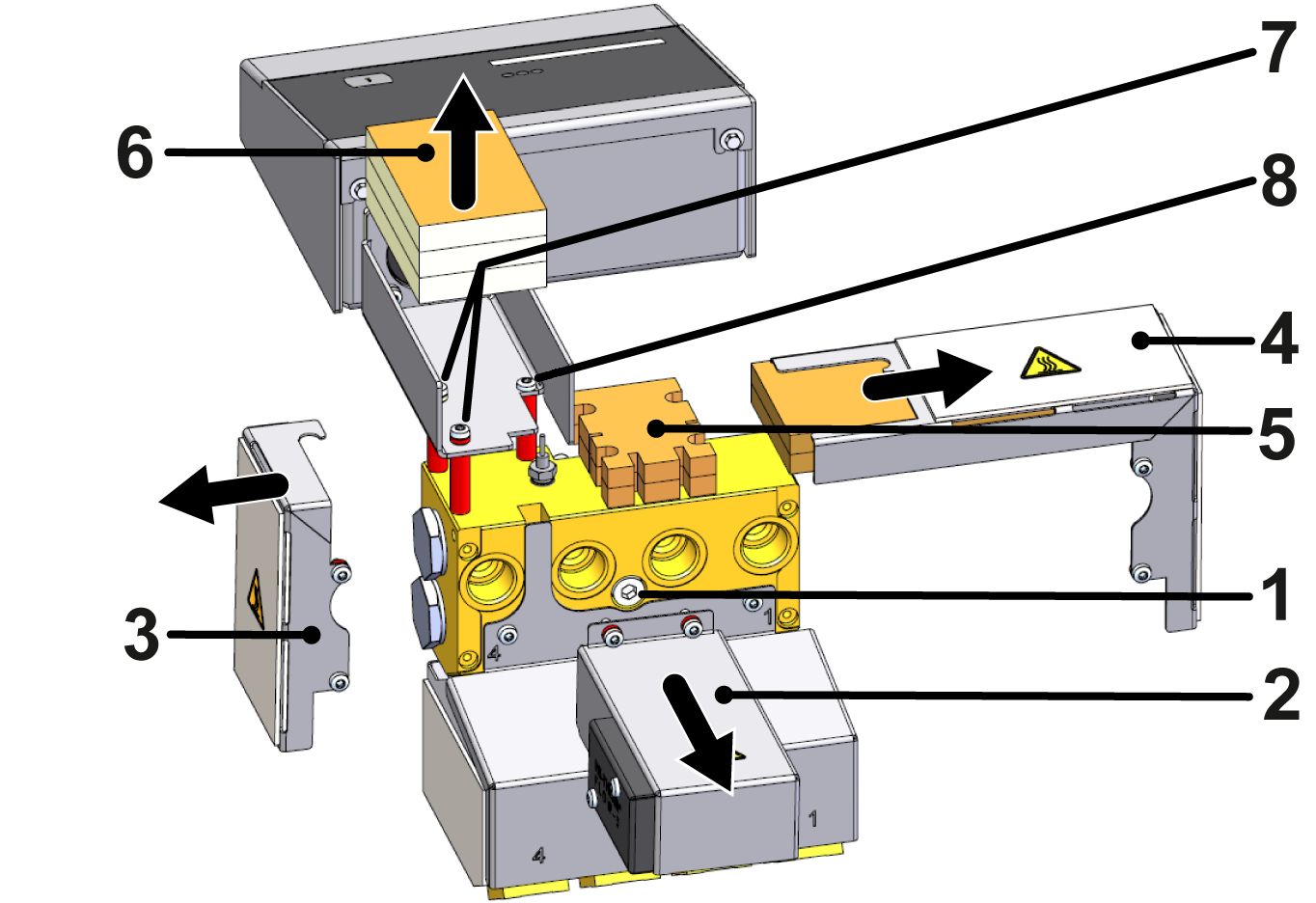

  • Ta bort kåpan (②, ③, ④) genom att ta bort Torx-skruvarna inklusive distanshållaren
  • Ta bort isoleringen (⑤, ⑥).
    • Se till att det inte finns någon dragbelastning på kabelanslutningarna.
  • Ta bort Torx-skruvarna (⑦, ⑧), inklusive distanser och PEEK-rör (markerade med rött).
    • Utvärderingsenheten måste stödjas i förväg på ett sådant sätt att det inte finns någon dragbelastning på kabelanslutningarna.

ANMÄRKNING!

Säkra alla slangkopplingar med Loctite 620 vätsketätning.

  • Installera två nya M4x40 Torx skruvar (⑦ → B3271659), inklusive de nya PEEK-rördelarna (T24717) och befintliga distanser.
  • Installera en ny Torx-skruv (⑧ → B3271658) inklusive den nya PEEK-rördelen (T24717).
    • Observera att ingen distans är ansluten med denna skruvanslutning.
  • Installera isoleringen (⑤) mellan PEEK-rördelarna (markerade med rött).
  • Sätt in isoleringen (⑥) i kabelkanalen så att kabelledningarna dras mellan de enskilda isoleringarna.
  • Säkra locken (②, ③, ④) med Torx-skruvarna, inklusive distansen.
    • Observera att distanserna för täckningskåpa (②) är monterade direkt under skruvhuvudena.

Kontrollera funktion

  • Montera den externa flödesmätaren till temperaturkontrollenheten och dra åt sexkantskruven med ett maximalt vridmoment på 20 Nm.
  • Om det behövs, installera om anslutningslinjerna mellan Framledning och Returledningsgenomflöde vid alla flödesmätarens kretsar.
  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
  • Kontrollera sannolikheten för displayvärdena (genomflödeshastighet, temperatur) för de enskilda mätkretsarna.

slå av

  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.
