amaç

slėgio jutiklio değiştirme (BP 1, BP 2, BP 3)

yeterlilik

profesyonel personel

Malzeme

Pos.AdıÜrünT25305-X
01

slėgio jutiklio 0–25 bar

T25305-X1
02

o-ring 7,5x2 – FPM (optional)

T286621

Gerekli malzeme

  • Torx tornavida boyutu 20
  • kablo bağı

devam edecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Soğutun ve boşaltın

  • Temel ekranda, fonksiyon düğmesine dokunun ().
  • Temel ekranda işlev düğmesine dokunun ().
    • Cihaz soğutur ve kapatmadan önce kalıbı boşaltır.

Basıncı kontrol edin ve kapatın

  • [Ekran] > [Gerçek Değerler] > [Sistem Basıncı] öğesini seçin.
    • Sistem basıncı 0.0 (± 0.1) bar göstermelidir.
  • Manometre tarafından gösterilen basınç 0.0 (+0.3) bar olmalıdır.

  • Ana şalteri (QS 1) kapatın, elektrik fişini çekin.

Kapakları çıkarın ve önü açın

  • Kapakları cihazdan çıkarın (→Cihazı aç).
  • Ön kapıyı açın ve iki Torx vidasını gevşeterek önü tamamen aşağı katlayın.

Yedek parçayı değiştirin

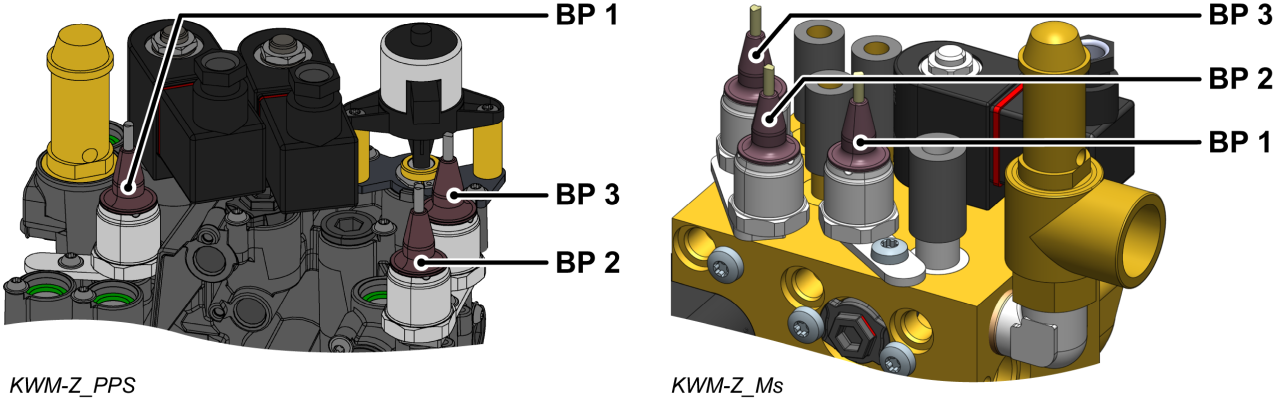

  • GIF-61 cihaz kartındaki basınç sensörü kablosunu (BP_1, BP_2, BP_3) çıkarın ve kabloyu tamamen çıkarın.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Torx vidasını sökün ve montaj plakasını çıkarın.
  • slėgio jutiklio sökün.
  • Gerekirse yeni bir O-ring (T28662) kullanın. Aksi takdirde, önceki o-ringi kullanın.
    • Sızdırmazlık yüzeyinin temiz ve döküntü içermediğinden emin olun.
  • Yeni bir slėgio jutiklio ve braket takın ve bir montaj vidası ile sabitleyin.
    • Plastik soğutma suyu modülü (PPS) için vidayı 2 Nm ile sıkın - aşmayın!
  • Kabloyu slėgio jutikliodan (BP_1, BP_2, BP_3) GIF-61 cihaz kartına yönlendirin ve bağlayın.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Çıkarılan kablo bağlarını yeniden takın veya yenileriyle değiştirin.
  • Önü katlayın ve 2x Torx vidalarını sabitleyin.

Kalibrasyonu Doğrula

DİKKAT - Yanlış kalibrasyon tehlikesi!

Yanlış kalibrasyon cihazın arızalanmasına neden olabilir. Bu nedenle: kontrol kalibrasyon

  • Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).
  • Cihazın basınçsız olduğundan emin olun. Manometre tarafından gösterilen basınç 0.0 (+0.3) bar olmalıdır.
  • [Ekran] > [Gerçek Değerler] > [Sistem Basıncı] öğesini seçin.
    • Sistem basıncı 0.0 (± 0.1) bar göstermelidir.
    • Eğer sapma >0,1 bar ise, slėgio jutiklio kalibre edilmelidir.

kalibre slėgio jutiklio

Daha büyük doğrusal hatalar durumunda, bireysel basınç sensörleri kalibre edilebilir.

  • [Kullanıcı Profili] öğesini seçin ve “bakım” olarak ayarlayın.
  • [Hizmet ] > [Kalibrasyon] > [Basınç] > [Basınç Sensörü 1/2/3 Ofset] öğesini seçin .
    • Ofseti buna göre ayarlayın.
  • Doğrulama işlemini yeniden deneyin

Sızdırmazlığı ve işlevi kontrol edin

  • I/O düğmesini () kullanarak cihazı açın, cihazın sıkılığını ve işlevini kontrol edin.

Kapakları kapatın ve takın

  • G/Ç düğmesini () kullanarak cihazı kapatın.
    • Cihaz kapanır ve gerekirse soğutulur ve basınçsızdır.
  • Ana şalteri kapatın (QS 1).
  • Kapakları cihazdan tekrar takın (→Cihazı aç).
