amaç

değiş tokuş Touchscreen 7" IPS 180x129 (A 2)

Quallifikáion

profesyonel personel

Malzeme

Pos.AdıÜrünT28494
01

Touchscreen 7" IPS 180x129

T284941

Gerekli malzeme

  • Torx tornavida boyutu 20
  • Düz başlı tornavida, boyut 0
  • sıcaklık kontrolü ile sıcak hava üfleyici
    • Klipsli indirgeme nozulu (isteğe bağlı, hedeflenen ısıtma için)
  • Yapışkan kalıntılarını gidermek için temizleme/çözücü
  • koruyucu eldiven

ilerleyecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Soğutun ve kapatın

  • Temel ekranda, fonksiyon düğmesine () dokunun.
    • Sıcaklık soğutma sıcaklığından düşük olana kadar cihaz soğur. Daha sonra cihaz kapanır.

  • Ana şalteri (QS 1) kapatın, elektrik fişini çekin.

Önü aç

  • Ön kapıyı açın ve iki Torx vidasını gevşeterek önü tamamen aşağı katlayın.

Yedek parçayı değiştirin

  • Kablo kapağını çıkarın

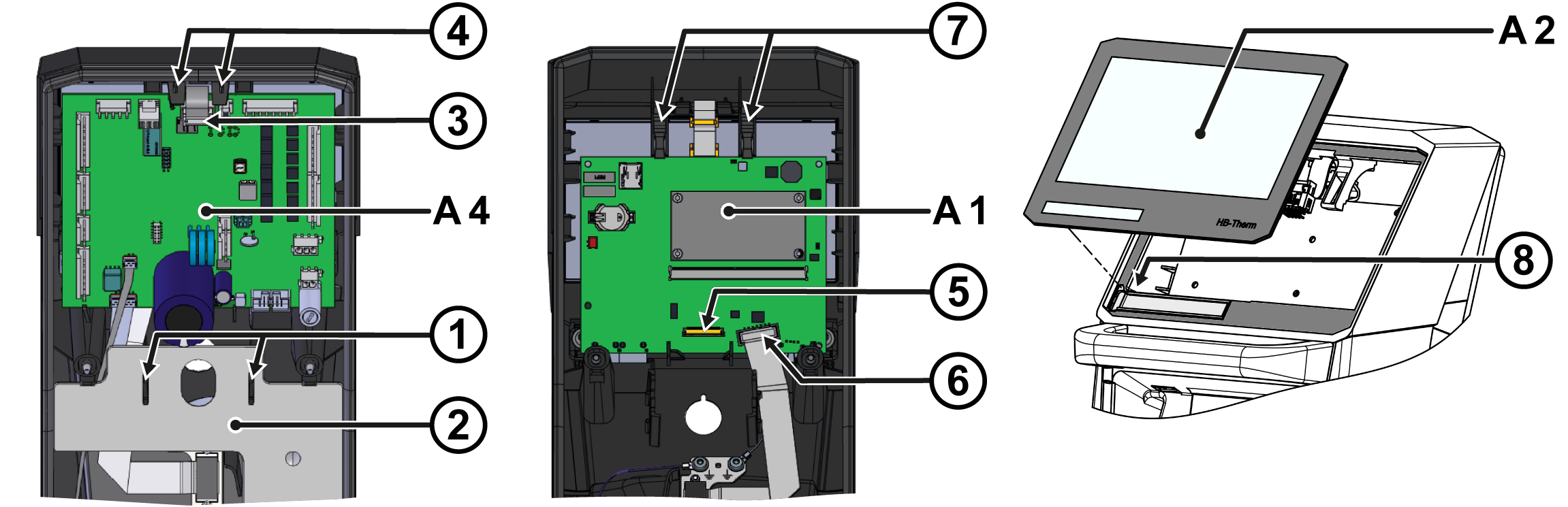

    • Montaj klipslerini (①) birlikte sıkın ve kapağı (②) çıkarın.
  • GIF-61 (A_4) cihaz kartını çıkarın
    • Konektörü (③) devre kartından çıkarın.
    • Montaj kayışlarını (④) dışa doğru itin.
    • Devre kartını kaldırın ve geriye doğru katlayın. Devre kartındaki kalan konektörlerin fişten çekilmesi gerekmez.
  • USR-61 (A_1) kontrolünü kaldır
    • Konektörü (⑤) dokunmatik ekrandan çıkarın . Çıkarmadan önce fiş bağlantısının kilidini açın, örneğin düz bir tornavidayla.
    • Konektörü (⑥) devre kartındaki 'HB' kablosundan çıkarın.
    • Montaj kayışlarını (⑦) dışa doğru bastırın.
    • Devre kartını kaldırın. Devre kartındaki kalan konektörlerin fişten çekilmesi gerekmez.
  • Dokunmatik ekranı çıkarın (A_2)

NOT!

Isıtma sırasındaki sıcaklık 100° C'yi geçmemelidir.

    • Muhafaza, sıcak havayı dışarıdan dokunmatik ekran ile ön muhafaza arasındaki boşluğa yönlendirerek yapışkan alanı hafifçe ısıtın.
    • Dokunmatik ekranı sağ üst köşeden başlayarak ön muhafazadan dışarı itin (dışarıdan üstten görünüm). Yapışkan, dokunmatik ekran tamamen çıkarılıncaya kadar yavaş yavaş çözülür.
  • Dokunmatik ekranın takılması (A_2)
    • Ön mahfazanın yapışkan alanındaki yapışkan kalıntısını temiz ve yağsız olana kadar uygun bir temizlik maddesi veya çözücü ile temizleyin.
    • Koruyucu filmi yeni dokunmatik ekranın arkasındaki yapıştırıcıdan çıkarın.
    • Dokunmatik ekranı dikkatli kullanın ve dış kenar/yüzeye sıkıca bastırın. Ek olarak, arkadan aşağı bastırın ve dışarıdan geriye doğru tutun.
    • Dokunmatik ekranın (⑧) arkasındaki uygun yuvaya aygıt türü etiketini yerleştirin.

  • USR-61 (A_1) denetleyicisini yükleyin
    • Devre kartını uygun girintilere yerleştirin. Montaj kayışları (⑦) yerine oturmalıdır.
    • Konnektörleri yeniden takın (⑤, ⑥).
  • GIF-61 (A_4) cihaz kartını takın
    • Devre kartını uygun girintilere yerleştirin. Montaj kayışları (④) yerine oturmalıdır.
    • Fiş bağlantısını (③) tekrar takın.
  • Kablo kapağını takın
    • Kapağı (②) uygun girintilere yerleştirin. Montaj klipsleri (①) yerine oturmalıdır.

Önü kapat

  • Önü katlayın ve 2x Torx vidalarını sabitleyin.

İşlevi kontrol et

  • Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).
  • I/O düğmesini () kullanarak cihazı açın, cihazın sıkılığını ve işlevini kontrol edin.

Kapat

  • G/Ç düğmesini () kullanarak cihazı kapatın.
    • Cihaz kapanır ve gerekirse soğutulur ve basınçsızdır.
  • Ana şalteri kapatın (QS 1).
