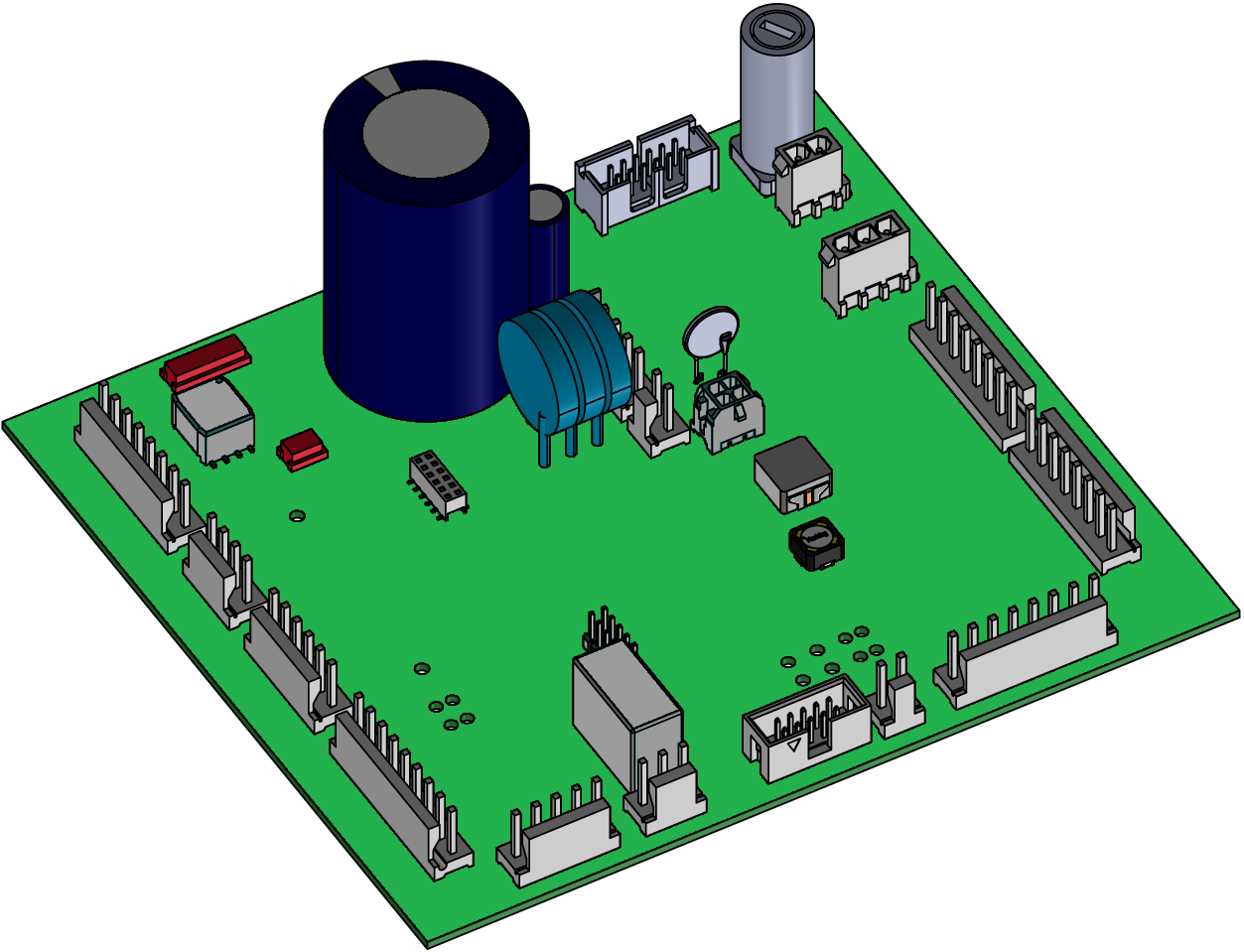

T28499: GIF-61 cihaz kartı

amaç

cihaz kartını değiştirme GIF-61 (A 4)

yeterlilik

profesyonel personel

Malzeme

Gerekli malzeme

• Torx tornavida boyutu 20

Video rehberi

YouTube videosunu izlemek için QR-code bağlantısını izleyin.

devam edecek adımlar

Soğutun ve kapatın

• Temel ekranda, fonksiyon düğmesine () dokunun.
  • Sıcaklık soğutma sıcaklığından düşük olana kadar cihaz soğur. Daha sonra cihaz kapanır.

• Ana şalteri (QS 1) kapatın, elektrik fişini çekin.

Önü aç

• Ön kapıyı açın ve iki Torx vidasını gevşeterek önü tamamen aşağı katlayın.

Yedek parçayı değiştirin

• GIF-61 cihaz kartındaki bütün konektörleri çıkarın.

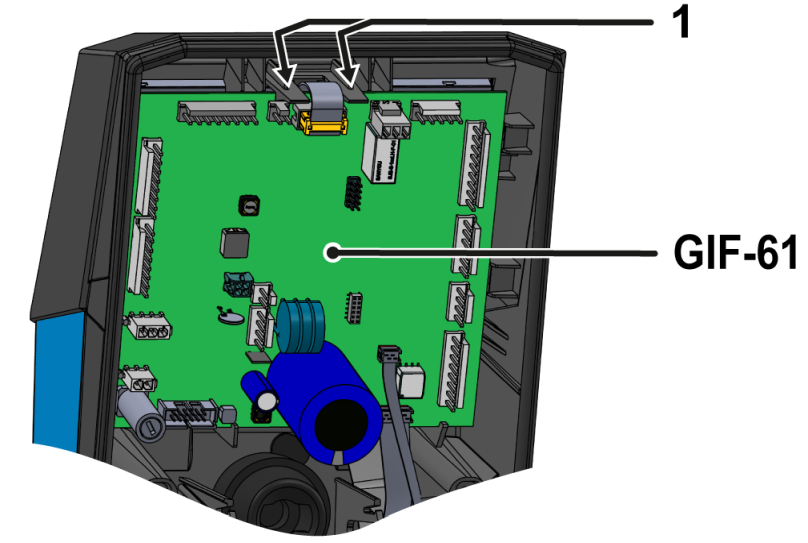

• GIF-61 cihaz kartı montaj kayışlarını (①) dışa doğru bastırın.
  • Devre kartı artık kaldırılabilir.
• Yeni GIF-61 cihaz kartını uygun girintilere yerleştirin.
  • Montaj kayışlarının yerine kilitlenip kilitlenmediğini kontrol edin (①).
• Konnektörleri GIF-61 cihaz kartına geri takın.
  • Tüm konektörlerin doğru takılıp takılmadığını kontrol edin.

Önü kapat

• Önü katlayın ve 2x Torx vidalarını sabitleyin.

cihazı çalıştırmak

• Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).

  • Gerektiğinde cihaz otomatik olarak yazılım güncellemesi.

NOT!

Yapılandırma tamamlanmamışsa, ilgili hata mesajı ekranda görünür. Tüm Veriler ve Parametreler cihaz tarafından sıfırlandığından hata mesajı yok sayılabilir.

Verileri sıfırla

• Temel ekrandaki profil düğmesine dokunun.
• [Kullanıcı Profili] öğesini seçin
• Parametreleri “Nafaka” olarak ayarlayın
• [Hizmet] > [Yapılandırma] > [Tamamen sıfırlandı] öğesini seçin
  • Erişim kodu üzerinden yapılır "1.2. ”
• Tüm verileri sıfırlamak için sıfırlama simgesine dokunun.

yapılandırma

• [Hizmet] > [Yapılandırma] öğesini seçin.
  • Erişim kodu üzerinden yapılır "1.2. ”
• Cihazı yeniden yapılandırın. Yapılandırma yaparken, cihazın tip plakasındaki bilgileri izleyin. Aşağıdaki parametre ayarları gereklidir:
  • ünite numarası
  • yapım yılı
  • sıcaklık
  • hidrolik sistem
  • cihaz boyutu
  • Isıtma Tipi
  • pompa tipi
  • soğutma türü
  • Hat gerilimi (U _N)

Kalibre

Basınç ölçümünü kalibre edin

• Cihazın basınçsız olduğundan emin olun.
  • Cihazdaki basınç göstergesi 0.0 (± 0.3) bar okumalıdır.
• Ana hat ve Geri Sarma hatlarındaki hidrolik bağlantıları sökün.
• [Ekran] > [Gerçek Değerler] > [Sistem Basıncı] veya [Giriş basıncı] öğelerini seçin.
  • Sistem basıncı 0.0 (± 0.1) bar göstermelidir.
• >0,1 bar sapma varsa, cihazın basınç sensörleri kontrol edilmelidir. Daha büyük doğrusal hatalar için, slėgio jutikliodan genel bir sapma (ofset) düzeltilmelidir.
  • [Hizmet] > [Kalibrasyon] > [Basınç] > [Basınç Sensörü 1 Ofset] (Sistem Basıncı) veya [Basınç Sensörü 2 Ofset] (Giriş basıncı).

Basınç ölçümünü kontrol edin

• [Ekran] > [Gerçek Değerler] > [Sistem Basıncı] veya [Giriş basıncı] öğesini seçin
  • Sistem basıncı 0.0 (± 0.1) bar göstermelidir. Değilse, slėgio jutiklio kalibrasyonunu tekrarlayın.

Debi ölçümünü kalibre edin

• Hidrolik hattı, Yönlendirme ve Geri Sarma bağlantıları arasına kapatma valfli (örn. HB-TP180 test cihazı) takın.
• Cihazı normal çalışmada 40°C'de en az 10 dakika çalıştırın.
• [Hizmet] > [Kalibrasyon] > [Akış] > [Akış Ofseti (Dahili)] öğesini seçin
  • Parametreleri 5 L/dak olarak ayarlayın.
• Ana hat ve dönüş arasındaki kapatma valfini kapatın ve 1 dakika bekleyin.
• Mevcut akışı okuyun.
• Parametreleri [akış hızı ofseti (dahili)] aşağıdaki hesaplamaya göre ayarlayın:
  • Yeni ofset = 5 L/dak — 'akım akışı' [akış].
• Kapatma valfini tekrar açın.

Debi ölçümünü kontrol edin

• Cihazı normal çalışmada 40° C'de en az 10 dakika çalıştırın
• Ana hat ve Geri Sarma arasındaki kapatma valfini kapatın
  • Akış hızı 0 L/dk'ya düşer ve “Akış hızı sıfır” alarm mesajı ertelenir.
• Onay alarmı kabul et ve kapatma valfini açın.

İşlevi kontrol et

• I/O düğmesini () kullanarak cihazı açın, cihazın sıkılığını ve işlevini kontrol edin.
  • Cihaz işlevlerini kontrol edin (istenen nominal değer için kurallar).
• G/Ç düğmesini () kullanarak cihazı kapatın.
  • Cihaz kapanır ve gerekirse soğutulur ve basınçsızdır.
• Ana şalteri kapatın (QS 1).
