amaç

  • T28921: Düz banka kablo değiştirme DIGITAL
  • T29231: Arayüz yükseltme DIGITAL

yeterlilik

Elektrikçiler

Malzeme

Pos.Adı
Ürün
T28921T29231
01

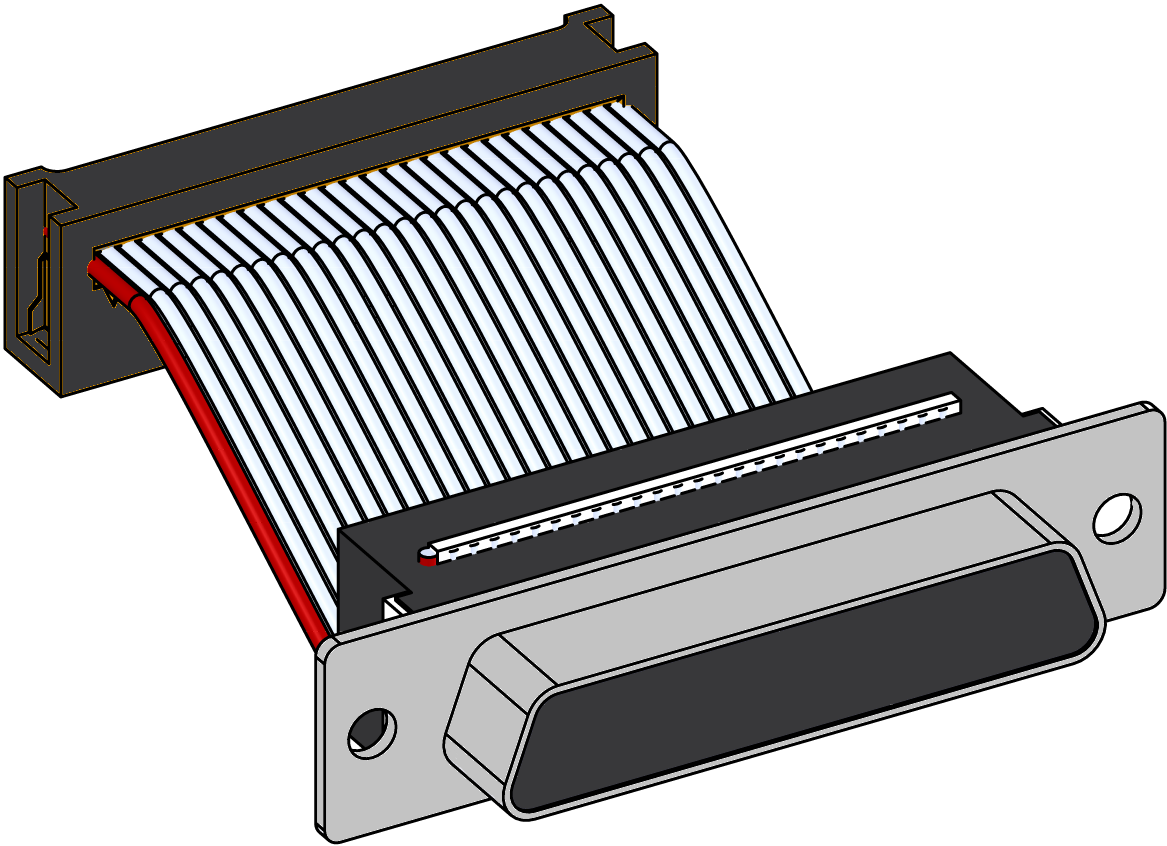

Şerit kablo 26-pol., Sub-D

T2892111
02

kilitleme bloğu M3

T15697-2
03

vida M3x8-Torx

B1983385-2
04

tel GNYE

L0709-1
05tip plakasıT19277-2

Gerekli malzeme

  • Torx tornavida boyutu 10

ilerleyecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Kapakları çıkarın

  • Kablo kapağı
    • Sabitleme tırnaklarını basılı tutun ve kablo kapağını yukarı doğru kaldırın (Şek. → 1).
  • Gate-6 üzerindeki bağlantıların sökülmesi
    • Gate-6 üzerindeki tüm kontrol kablolarını ve güç kaynağını sökün.
  • Gövde kapağı
    • Gate-6'nın arkasındaki sabitleme vidalarını (3x) sökün (Şek.→ 2)
    • Bir klik sesi duyana kadar gövde kapağını yanlara doğru bastırın (Şek. → 3). Ardından kapağı çıkarın.

Bir bileşeni değiştirme veya değiştirme

  • Kör fişi 'ZD' açıklığından çıkarın. Bu artık gerekli değil.
  • 26 pimli şerit kabloyu konektör fişi ile dışarıdan açıklığa takın (T28921).
  • Kilitleme bloklarını (T15697, B1983385) üzerine yerleştirerek konektörü sabitleyin .
    • Ayrıca topraklama kablosunu (L0709) konektörün montaj vidasına takın.

  • Konektörleri GAT-61 denetleyicisine bağlayın.
    • 26 pinli şerit kablo → yuva X104
    • Topraklama kablosu → yuva X150

Kapağı takın

  • Muhafaza kapağını takın ve bir tıklama sesi duyana kadar gövde kapağına yukarıdan ve yandan bastırın.
  • Gate-6'nın arkasına 3x montaj vidası takın.
  • Tip plakasını (T19277) Gate-6'nın arkasına ve hızlı kılavuza (O8406-X) yapıştırın.

İşlevi kontrol et

  • Hızlı kılavuzdaki prosedüre uygun olarak arayüz üzerinden iletişimi kontrol edin.
  • Kablo kapağını takın ve bir tık sesi duyana kadar aşağı bastırın.
