amaç

Pompa pervanesinin değiştirilmesi

yeterlilik

profesyonel personel

Malzeme

Pos.AdıÜrünSaymak
01

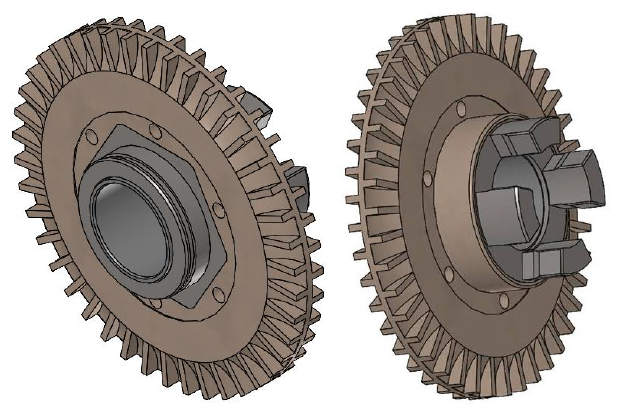

pompa pervanesi PEEK 69,6x6,85

T289711
02

grafit conta 86,5x81x2,2

T289721

Gerekli malzeme

  • Torx tornavida, boyut 20, 30
  • Açık uçlu anahtar, boyut 10, 12
  • Halka anahtarı, beden 10

ilerleyecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Manyetik alan nedeniyle yaşam tehlikesi!

Manyetik olarak bağlanmış Pompa alanındaki güçlü manyetik alan, kalp pili olan insanlar için hayati tehlike oluşturabilir. Bu nedenle:
- Kalp pili olan kişilerin manyetik kaplinin sökülmesini gerektiren herhangi bir bakım çalışmaları yapmadığından emin olun (pompa kafasının değiştirilmesi, bölünmüş kap contasının değiştirilmesi).

NOT!

Tamamen monte edilmiş pompalarda, manyetik alanlar çevreleyen bileşenler tarafından tamamen korunur, bu nedenle durağan veya çalışma sırasında tehlike yoktur.

Soğutma ve boşaltma

  • Temel ekranda, fonksiyon düğmesine dokunun ().
  • Temel ekranda işlev düğmesine dokunun ().
    • Cihaz soğutur ve kapatmadan önce kalıbı boşaltır.

Basıncı kontrol edin ve kapakları çıkarın

  • [Ekran] > [Gerçek Değerler] > [Sistem Basıncı] öğesini seçin.
    • Sistem basıncı 0.0 (± 0.1) bar göstermelidir.
  • Manometre tarafından gösterilen basınç 0.0 (+0.3) bar olmalıdır.

  • Ana şalteri (QS 1) kapatın, elektrik fişini çekin.
  • Kapakları cihazdan çıkarın (→Cihazı aç).

Yedek parçayı değiştirin

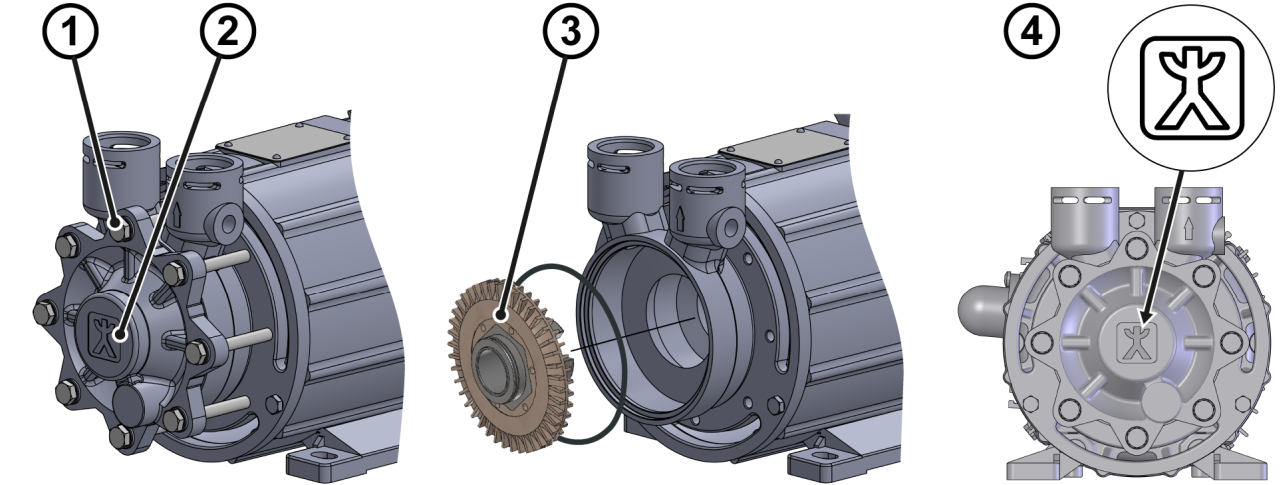

  • Pompayı çıkarın ve düz, manyetik olmayan bir montaj yüzeyine yerleştirin.

  • Muhafaza kapağını 8 altıgen vida ① ile çıkarın.
  • Muhafaza kapağını ve vidaları sökün ②
  • Pompa çarkını seramik şafttan çıkarın ③
    • Gerekirse, bir çektirme kullanın. Daha fazla bilgi için lütfen HB-therm ile iletişime geçin.

NOT!

Çalışan ve sızdırmazlık yüzeyleri temiz ve kirletici maddelerden arındırılmış olmalıdır. Gerekirse hasarlı grafit contalar değiştirilmelidir (isteğe bağlı olarak mevcuttur).

Sızdırmazlığı ve işlevi kontrol edin

  • Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).
  • I/O düğmesini () kullanarak cihazı açın, cihazın sıkılığını ve işlevini kontrol edin.
    • Opsiyonel kalite testi için HB-TP test cihazını kullanın.
  • Bileşen bakım aralığını sıfırlayın. Buraya tıklayın...

Kapakları kapatın ve takın

  • G/Ç düğmesini () kullanarak cihazı kapatın.
    • Cihaz kapanır ve gerekirse soğutulur ve basınçsızdır.
  • Ana şalteri kapatın (QS 1).
  • Kapakları cihazdan tekrar takın (→Cihazı aç).
