amaç

İlave donanımların güçlendirilmesi ZF

yeterlilik

Uzman personel

Malzeme

Pos.AdıÜrünT29257
01

vidalama 6i-1/8 – Ms

T212031
02

slėgio jutiklio 0–25 bar, 1,4 m – INOX

T25305-6 +T24472-313
1
03

hortum hattı DN3x570 – Ms

T286361
04

o-ring 7,5x2 – FPM

T286622
05

vida PT-4x12 – TORX

B32657321
06tip plakasıT192773

Gerekli malzeme

  • Torx tornavida, boyut 20, 30
  • Açık uçlu anahtar, boyut 11
  • Çapraz tornavida
  • Alyan anahtarı, boyut 5
  • Sıcak hava üfleyici
  • Sıvı conta (örneğin Loctite 620) veya Teflon bant

devam edecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Soğutma ve boşaltma

  • Temel ekranda, fonksiyon düğmesine dokunun ().
  • Temel ekranda işlev düğmesine dokunun ().
    • Cihaz soğutur ve kapatmadan önce kalıbı boşaltır.

Basıncı kontrol edin ve kapatın

  • Ana şalteri (QS 1) kapatın, elektrik fişini çekin.

Kapakları çıkarın ve önü açın

  • Kapakları cihazdan çıkarın (→Cihazı aç).
  • Ön kapıyı açın ve iki Torx vidasını gevşeterek önü tamamen aşağı katlayın.
  • Üst hava kanalı kapağının tamamını çıkarın. Bunu yapmak için 6 montaj vidasını sökün ve çıkarın.

slėgio jutiklio takma

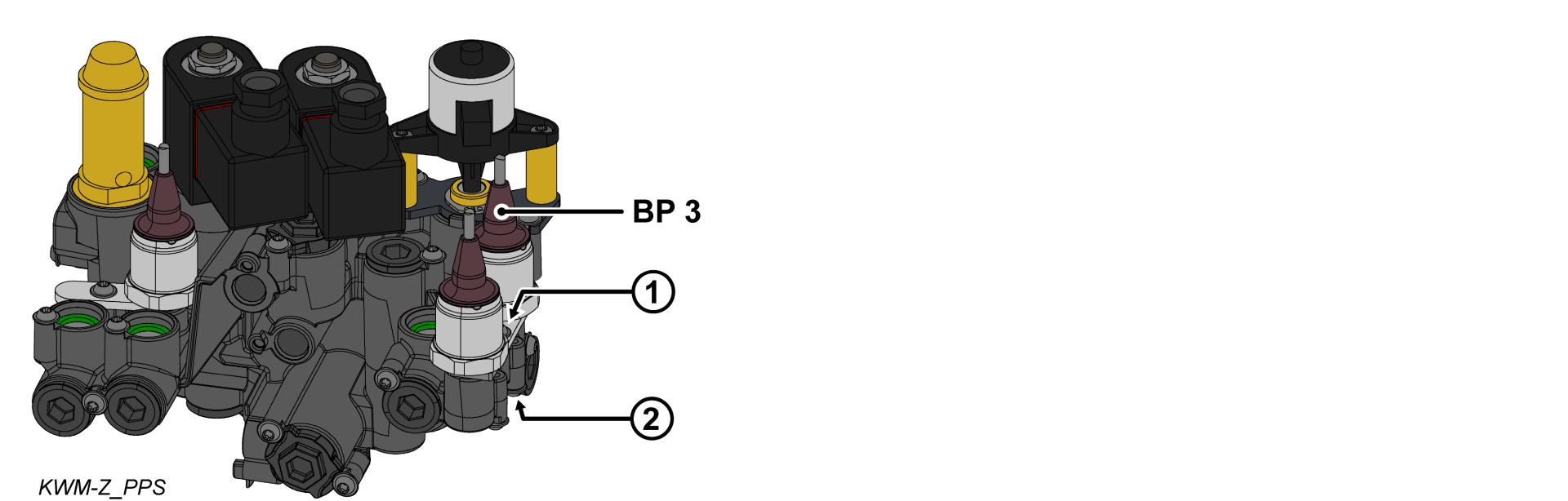

  • Braketi (①) soğutma suyu modülünden çıkarın.
  • O-ring'i slėgio jutiklio (BP_3) üzerine takın.
  • Basınç sensörünü (BP_3) takın ve braketi takın ve bir montaj vidası ile sabitleyin.
    • Plastik soğutma suyu modülü (PPS) için vidayı 2 Nm ile sıkın - aşmayın!

Hidrolik bağlantıyı takın

DİKKAT!

Vida bağlantıları diş sızdırmazlık maddesi ile kapatılmıştır ve bu nedenle serbest bırakılması yavaştır. Aksi takdirde, vida bağlantısının hasar görmesi tehlikesi vardır (örneğin vida başının yırtılması). Bu yüzden:

  • Mümkünse, yapışkan bileşiği önceden ısıtın

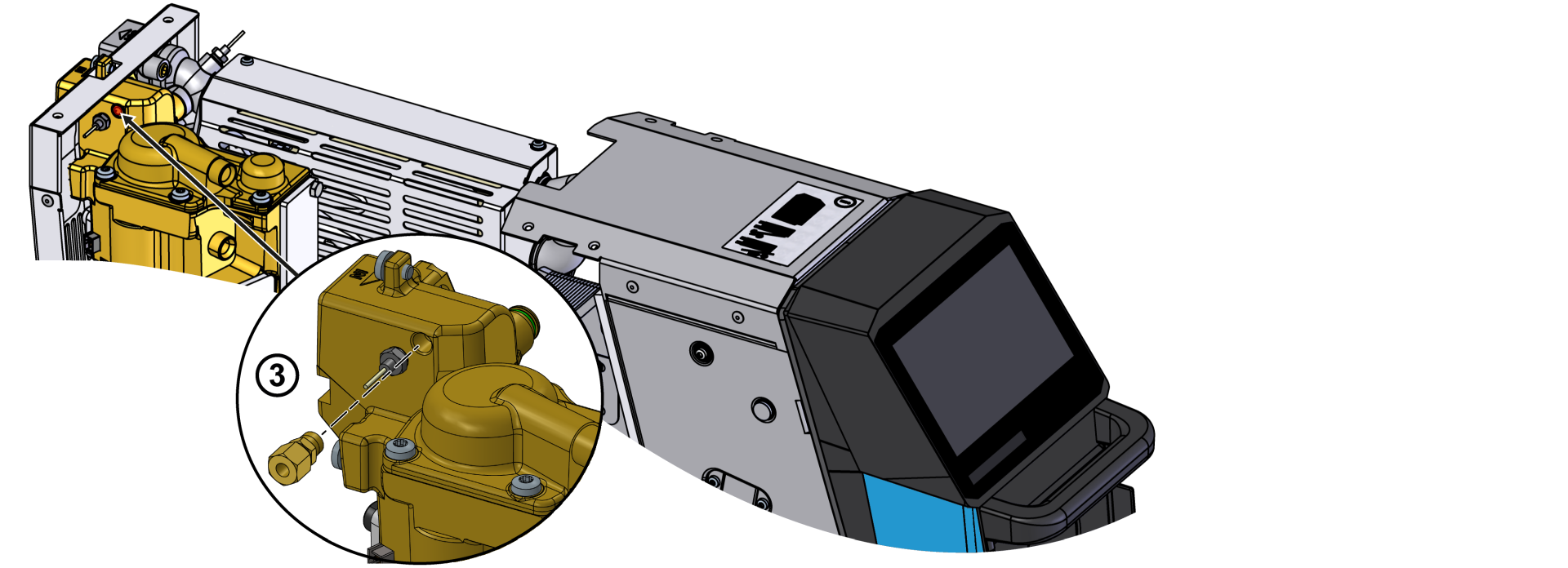

  • Isı transfer modülündeki (WTM) sızdırmazlık vidasını sökün.
  • Diş sızdırmazlık maddesi ile yeni bir vida bağlantısı (③) takın.
  • Soğutma suyu modülü (KWM, ②) ve ısı transfer modülü (WTM, ③) arasına yeni bir DN3 hortum hattı takın.

  • Hava kanalı kapağını 6x montaj vidasıyla tekrar takın.

Kabloyu ve çubuğu tip plakasına bağlayın

  • Kabloyu slėgio jutikliodan (BP_3) GIF-61 cihaz kartına yönlendirin ve bağlayın.
    • BP_3 → X31.3 (GIF-61)
  • Önü katlayın ve 2x Torx vidalarını sabitleyin.

  • Yeni Tip plakaları arka duvara ve cihazın ön kapısının iç tarafına yerleştirin.
  • Ön kapıyı kapat.

Kalibrasyonu Doğrula

DİKKAT - Yanlış kalibrasyon tehlikesi!

Yanlış kalibrasyon cihazın arızalanmasına neden olabilir. Bu nedenle: kontrol kalibrasyon

  • Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).
  • Cihazın basınçsız olduğundan emin olun. Manometre tarafından gösterilen basınç 0.0 (+0.3) bar olmalıdır.
  • [Ekran] > [Gerçek Değerler] > [Sistem Basıncı] öğesini seçin.
    • Sistem basıncı 0.0 (± 0.1) bar göstermelidir.
    • Eğer sapma >0,1 bar ise, slėgio jutiklio kalibre edilmelidir.

kalibre slėgio jutiklio

Daha büyük bir doğrusal hata durumunda, bireysel basınç sensörleri kalibre edilebilir.

  • [Kullanıcı Profili] öğesini seçin ve “Nafaka” olarak ayarlayın.
  • [Hizmet] > [Kalibrasyon] > [Basınç] > [Basınç Sensörü 3 Ofset] öğesini seçin.
    • Ofseti buna göre ayarlayın.
  • Doğrulama işlemini tekrarlayın.

Sızdırmazlığı ve işlevi kontrol edin

  • I/O düğmesini () kullanarak cihazı açın, cihazın sıkılığını ve işlevini kontrol edin.

Kapakları kapatın ve takın

G/Ç düğmesini () kullanarak cihazı kapatın.

  • Cihaz kapanır ve gerekirse soğutulur ve basınçsızdır.

  • Ana şalteri kapatın (QS 1).
  • Kapakları cihazdan tekrar takın (→Cihazı aç).
