NOT!

Ürüne bağlı olarak, sistem bağlantıları vidalanır veya takılır. Önerilen hortum bağlantısı tüketiciye bağlanamıyorsa, tüketicide kesit alanı azaltılmalıdır. Mümkün olan en düşük basınç kayıplarını elde etmek için, enine kesit azaltma cihaz üzerinde gerçekleştirilmemelidir.

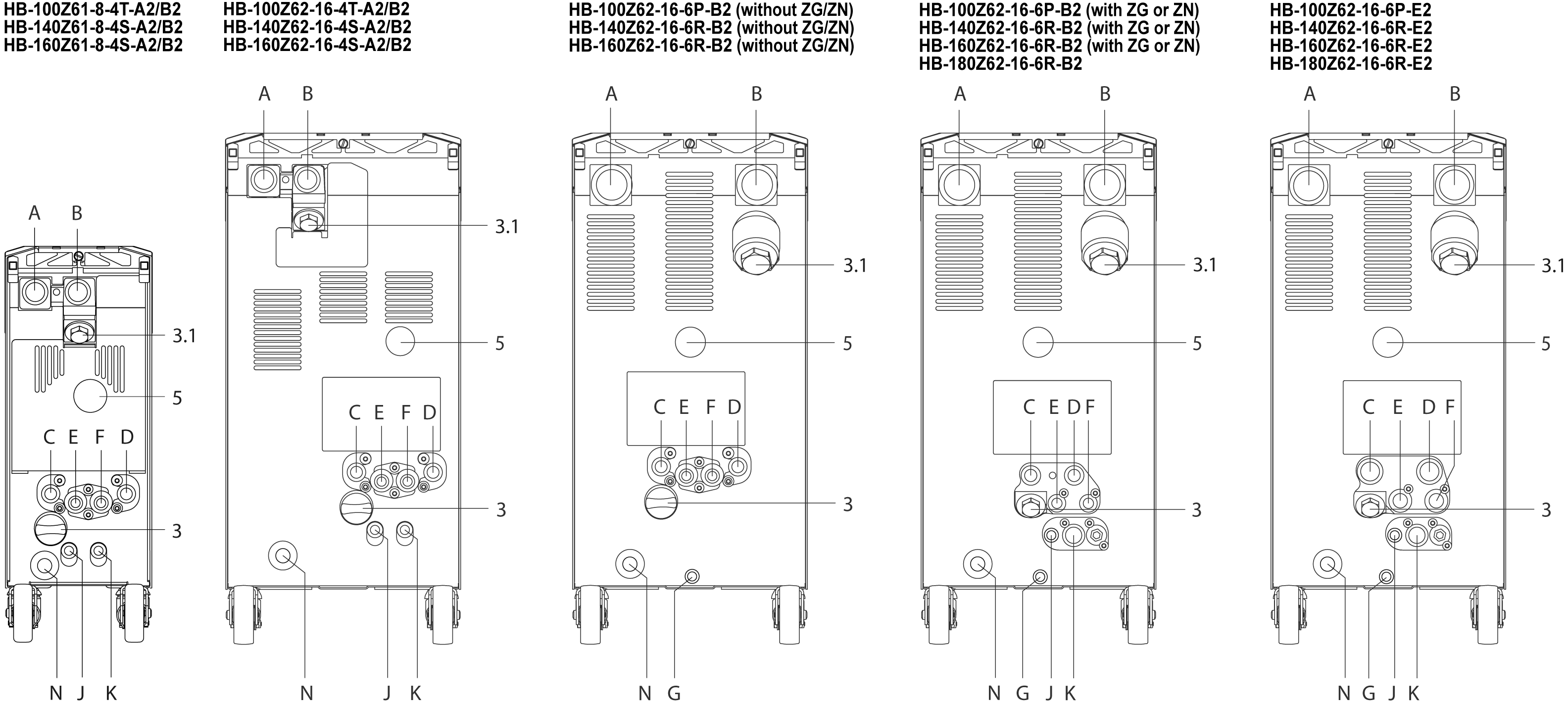

Cihazın arkasındaki bağlantılar ve en önemli bileşenler aşağıdaki gibi açıklanmıştır:

A


OUT

Ana hat

B

IN

Geri Sar

C

Soğutma suyu girişi

D

Soğutma suyu çıkışı

5

Basınç göstergesi

3.1

Filtre dönüş hattı

3

Soğutma suyu filtresi

E

S1

Sistem su girişi *

F

S2

Sistem su çıkışı *

J

AIR IN

Basınçlı hava girişi (ZG)

K

AIR OUT

Basınçlı hava çıkışı ** (ZG)

N

-ŞeBEKE kablosu

* Bağlantı sadece sistem suyu için ayrı bağlantılara geçtiyseniz kullanılabilir (→ buraya tıklayın).
** Bağlantı sadece Basınçlı hava ile kalıp boşaltma bu prize ayarlanmışsa kullanılabilir (→ buraya tıklayın).

Teknik bilgiler

Tip

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

Sıcaklık maks.

100 °C

140 °C

160 °C

Bağlantı: Ana hat, Geri Sar

Diş

G3/4



Dayanıklılık
(hidrolik devre dahil)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Bağlantı: soğutma suyu

Basınç

2–5 bar

Diş

G3/8

Dayanıklılık

10 bar, 100 °C

Bağlantı: ayrı sistem suyu

Basınç

2–5 bar

Diş

G1/4

Dayanıklılık

10 bar, 100 °C

Bağlantı: basınçlı hava (ZG)

Basınç

2–8 bar *

Diş

G1/4

Dayanıklılık

10 bar, 100 °C

* Kalıp boşaltma daha yüksek basınçlı hava ile daha verimlidir
