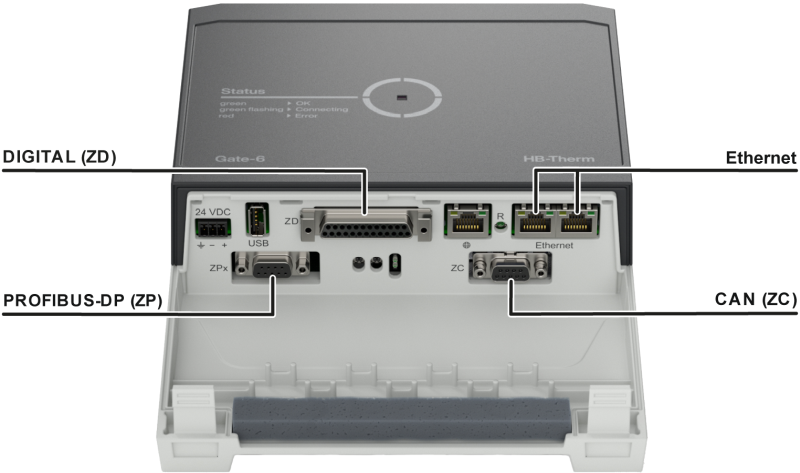

Gate-6 arayüzler

Ethernet

Thermo-6 sıcaklık kontrolü üniteleri ile arabirim sunucusu üzerinden makine kontrolörü ile veri alışverişi yapılır. Gate-6

• Ethernet arayüz OPC UA (EUROMAP 82.1 Release 1.01 / OPC 40082-1) Thermo-6 sıcaklık kontrolü ünitelerini bağlamak için kullanılır

• Bağlan Gate-6: 2 soketli geçiş RJ-45

• Ticari olarak temin edilebilen Ethernet kabloları uzman perakendecilerden temin edilebilir

NOT!

Tüm Ethernet bağlantıları için Kategori 5 veya daha yüksek korumalı kablolar kullanın.

Arayüz DIGITAL (ZD)

Veriler, makine kontrolörü ile Thermo-6 sıcaklık kontrol ünitesi arasında arayüz sunucusu üzerinden değiştirilir. Gate-6

• Seri veri 20 mA, RS-232 arayüz veya RS-422/485

• Bağlantı Gate-6: 1 adet 25-pin Sub-D soketi

• ZD kablo arayüz HB-Therm temsilcinizden edinilebilir (→ www.hb-therm.com)

Kablo pimi düzeni

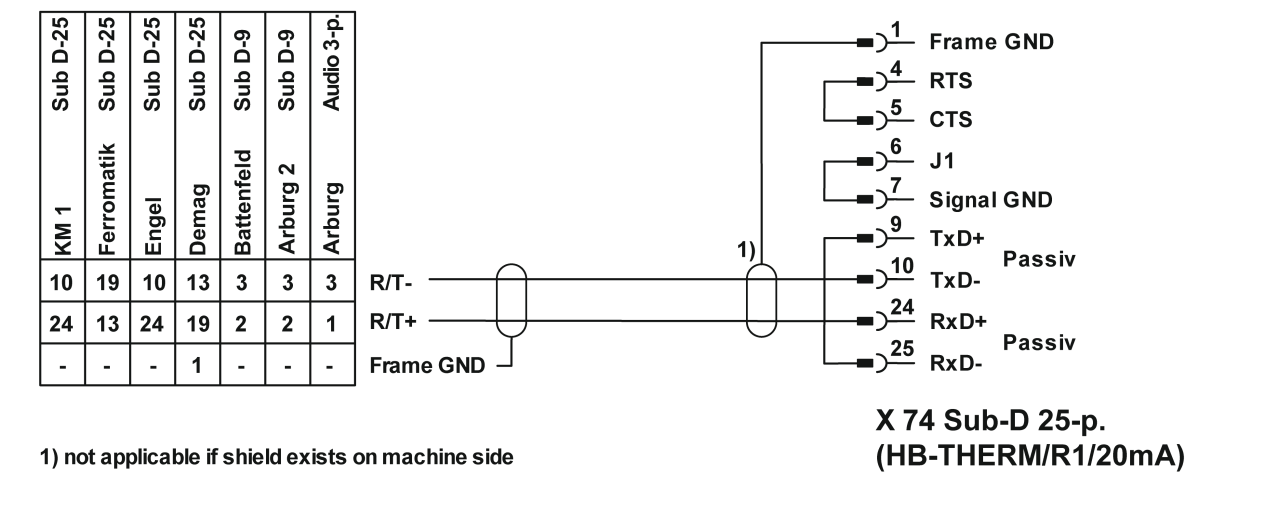

20 mA (akım döngüsü)

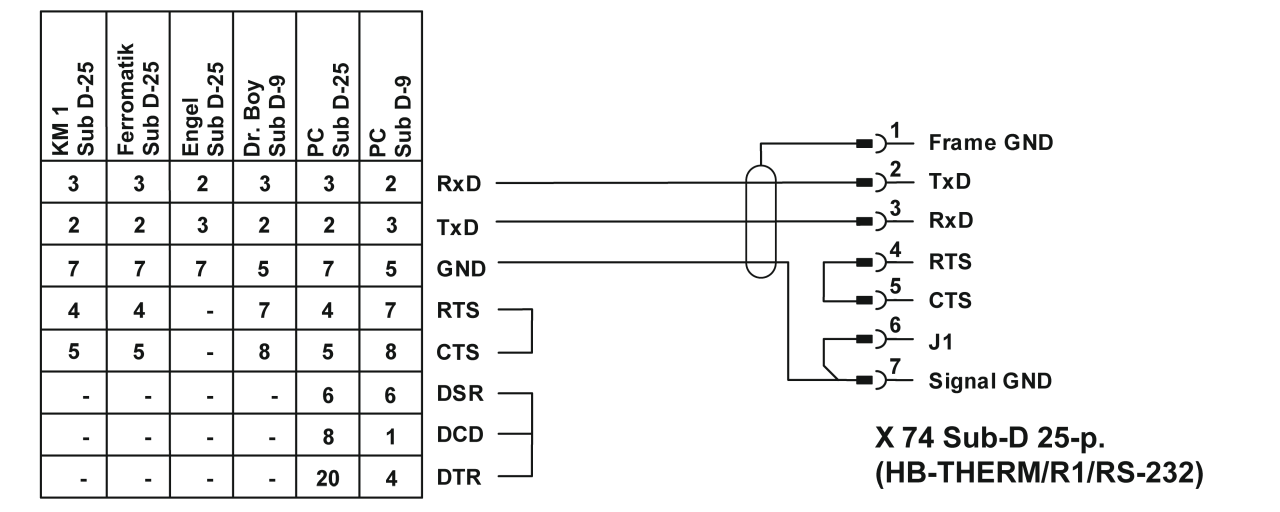

RS-232

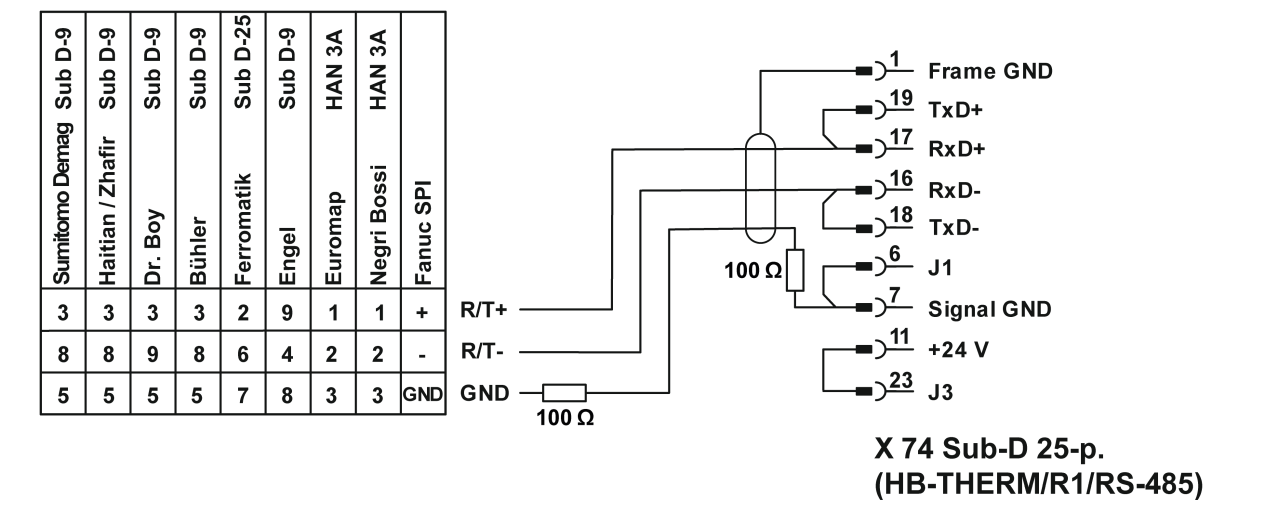

RS-485

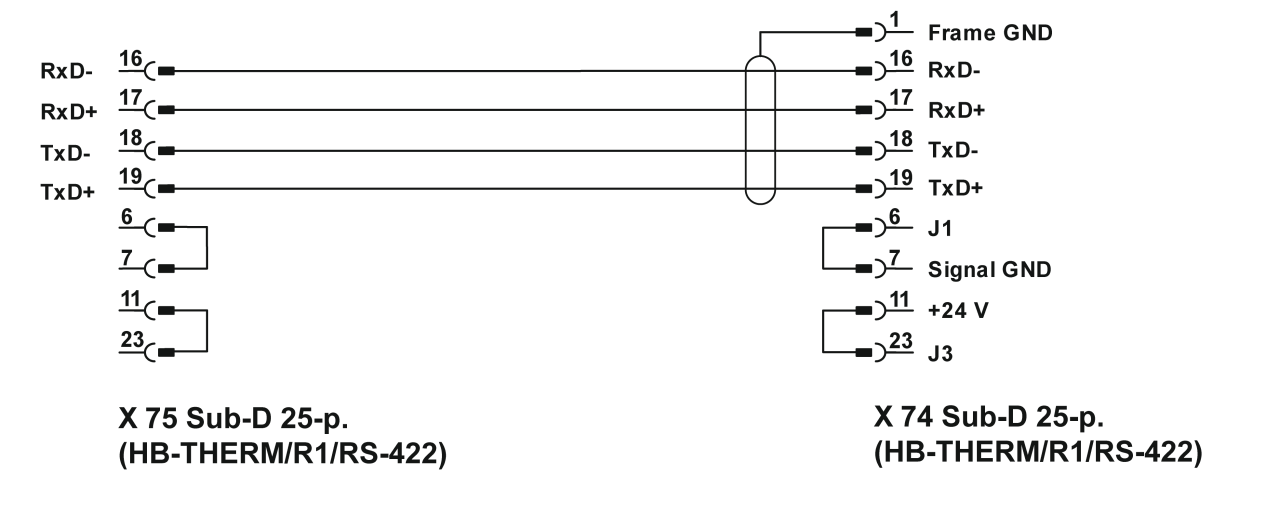

RS-422 (bağlantı kablosu)

CAN (ZC) arayüz

Veriler, makine kontrolörü ile Thermo-6 sıcaklık kontrol ünitesi arasında arayüz sunucusu üzerinden değiştirilir. Gate-6

• Seri veri CAN-BUS arayüz ve CANopen
• Bağlantı Gate-6: 1 9 pinli Sub-D soketi
• ZD kablo arayüz HB-Therm temsilcinizden edinilebilir (→ www.hb-therm.com)

Kablo pimi düzeni

Adaptör (sadece Demag makineleri için, T22590O/ID)

• DEMAG cihaz 1 adresli 13
• Netstal cihaz 1, adres 31 ile
