T24426、T24427、T24683：接触器

目的

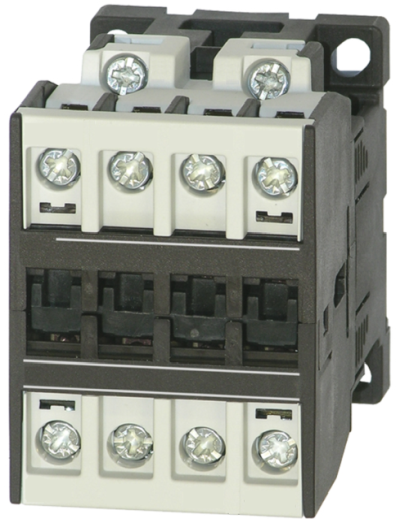

更换电气接触器 (KM 1)

资格

电工

材质

所需材料

• Torx 螺丝刀 size 20
• 平头螺丝刀，size 3

继续执行步骤

冷却并关闭设备关机

• 在 “基本” 屏幕上，点按功能按钮 ()。
  • 设备冷却直到温度低于冷却温度。 然后设备关闭。

• 关闭主开关 (QS 1)，拔出电源插头。

正面开口

• 打开前门，松开两颗 Torx 螺丝，将正面完全向下折叠。
• 拆下 Torx 螺丝，拆下电气外壳中的保护盖。

更换备件

注意！

更换之前，请确保所有电缆标记都易于读取。 如有必要，请重新标记电缆。 根据相应设备类型的电气图进行连接（点击此处... )。

• KM_1 接触器端子的所有电缆。

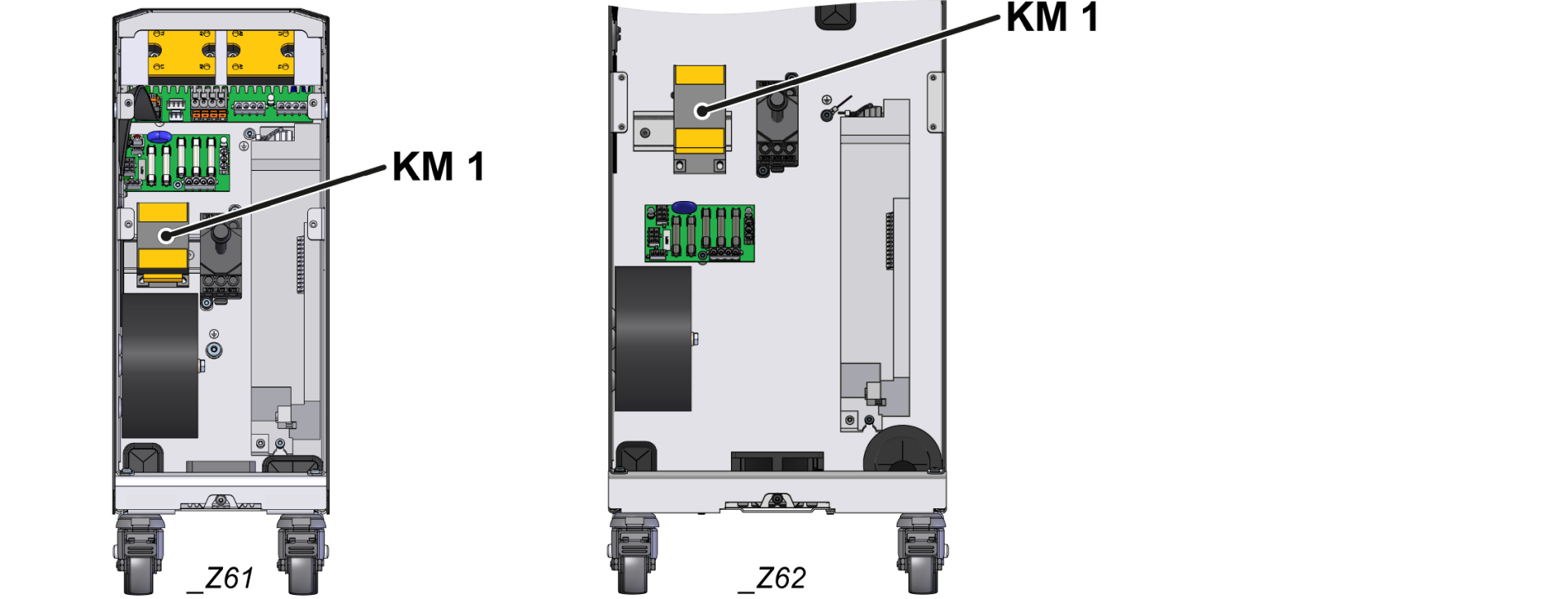

• 从帽子导轨上拆下接触器 (KM_1)。
  • 用一把开槽的螺丝刀松开接触器底部的锁。
  • 稍微倾斜保护套，然后将其从帽子栏上抬起。
• 检查新的接触器 (KM_1) 是否适合预期用途（比较技术规格）。
• 将新的接触器 (KM_1) 安装在帽子导轨上。
  • 握住保护套，使锁朝下。 放在帽子栏杆上然后向下按直到听见 “咔嗒声”。
• 按照电气图将电缆连接到正确的端子。
  • 确保没有电缆绝缘层被卡住，并且电缆触点在连接室中是平坦的。
  • 以 10 Nm 的扭矩拧紧电缆连接。
• 进行视觉和拉伸试验。
  • 确保所有电缆连接牢固固定，并根据电气方案正确制造。

封闭正面

• 将保护盖安装在电气外壳周围，然后用 Torx 螺丝固定。
• 向上折叠正面并固定 2 个 Torx 螺丝。

检查功能

• 连接电源插头和开关，打开主开关 (QS 1)。
• 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。
• 使用 I/O 按钮 (）关闭设备关机。
  • 设备关闭，必要时冷却且无压力。
• 关闭主开关 (QS 1)。
