目的

更换压力传感器 (BP 1, BP 2, BP 3)

资格

专业人员

材质

Pos。名称项目T25305-X
01

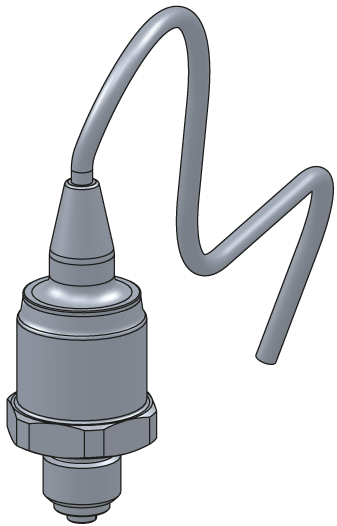

压力传感器 0–25 bar

T25305-X1
02

O型循环 7,5x2 – FPM (optional)

T286621

所需材料

  • Torx 螺丝刀 size 20
  • 电缆扎带

继续执行步骤

注意！

使用设备需要了解安全说明和简要说明。 这就是为什么：

在开始任何工作之前，请仔细阅读安全说明和简要说明。 安全工作的基本要求是遵守所有安全指示，并由合格的专业人员采取谨慎行动，防止造成人身伤害和财产损失的事故。

冷却并排水

  • 在 “基本” 屏幕上，点按功能按钮 ()。
  • 在 “基本” 屏幕上，点按功能按钮 ()。
    • 设备冷却并清空模具，然后再将其关闭。

检查压力并关闭电源

  • 选择 [显示] > [实际值] > [系统压力]。
    • 系统压力必须显示 0.0 (±0.1) bar。
  • 压力表显示的压力必须为 0.0 (+0.3) bar。

  • 关闭主开关 (QS 1)，拔出电源插头。

取下盖子并打开正面

  • 取下设备的盖子 (→打开设备)。
  • 打开前门，松开两颗 Torx 螺丝，将正面完全向下折叠。

更换备件

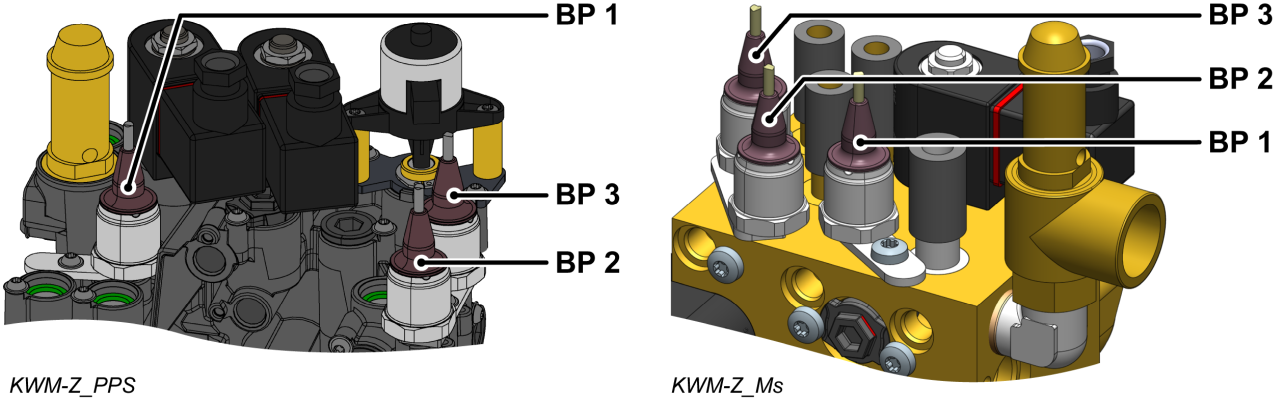

  • 拔下 GIF-61 设备主板上的压力传感器电缆（BP_1、BP_2、BP_3），然后完全拔下电缆。 GIF-61
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • 拆下 Torx 螺丝并拆下安装板。
  • 拆下压力传感器。
  • 如果需要，请使用新的 O 型循环 (T28662)。 否则，请使用之前的 O型循环。
    • 确保密封表面干净且没有碎屑。
  • 安装新的压力传感器和支架，并用安装螺丝固定。
    • 对于塑料冷却水模块 (PPS)，用 2 Nm 拧紧螺丝，不要超过！
  • 将电缆从压力传感器（BP_1、BP_2、BP_3）连接到 GIF-61 设备主板。 GIF-61
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • 重新连接已拆卸的扎带或更换新的扎带。
  • 向上折叠正面并固定 2 个 Torx 螺丝。

验证校准

注意 — 校准不正确有危险！

校准不正确可能会导致设备出现故障。 因此：检查校准

  • 连接电源插头和开关，打开主开关 (QS 1)。
  • 确保设备无压力。 压力表显示的压力必须为 0.0 (+0.3) bar。
  • 选择 [显示] > [实际值] > [系统压力]。
    • 系统压力应显示为 0.0 (±0.1) bar。
    • 如果偏差大于0.1 bar，则必须校准压力传感器。

校准压力传感器

如果线性误差较大，则可以校准单个压力传感器。

  • 选择 [用户资料] 并将其设置为 “维修保养”。
  • 选择 [维修服务] > [校准] > [压力] > [压力传感器 1/2/3 偏移]。
    • 相应地设置偏移量。
  • 重试验证过程

检查松紧度和功能

  • 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。

关闭设备关机并安装机盖

  • 使用 I/O 按钮 (）关闭设备关机。
    • 设备关闭，必要时冷却且无压力。
  • 关闭主开关 (QS 1)。
  • 重新安装设备上的盖子 (→打开设备)。
