目的

更换 LED 状态灯 SPL-61 (A 18)

资格

专业人员

材质

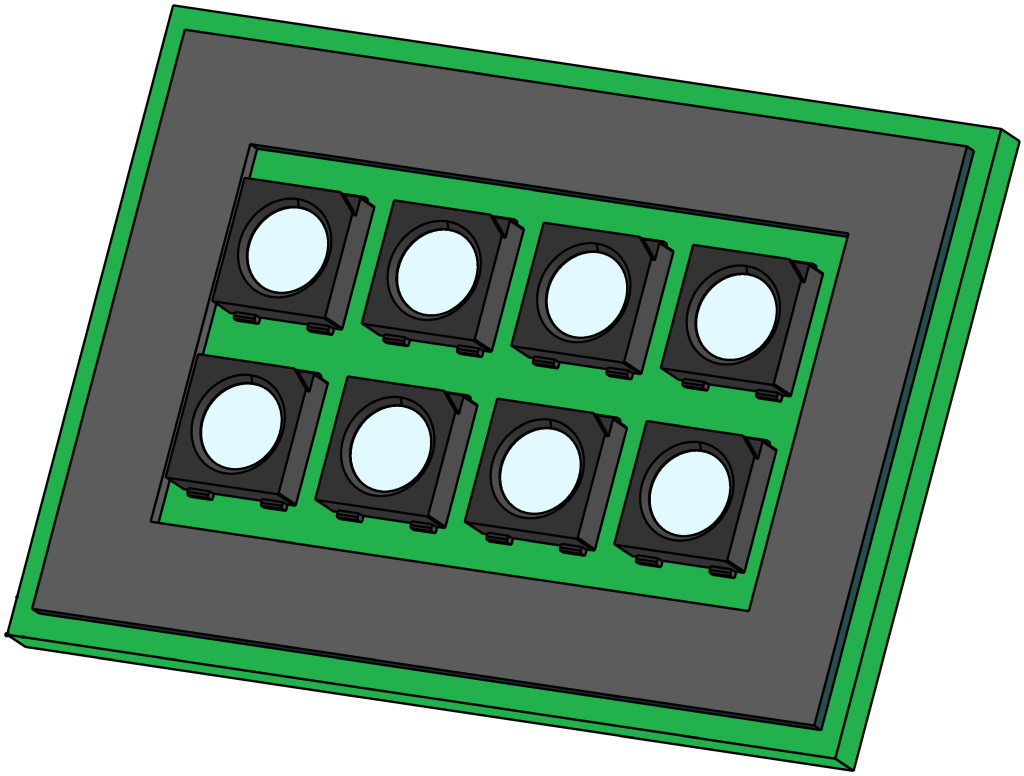

Pos。名称项目T28604
01LED 状态灯 SPL-61T286041

所需材料

  • Torx 螺丝刀 size 20
  • 用于去除粘合剂残留物的清洁剂/溶剂

继续执行步骤

注意！

使用设备需要了解安全说明和简要说明。 这就是为什么：

在开始任何工作之前，请仔细阅读安全说明和简要说明。 安全工作的基本要求是遵守所有安全指示，并由合格的专业人员采取谨慎行动，防止造成人身伤害和财产损失的事故。

冷却并关闭设备关机

  • 在 “基本” 屏幕上，点按功能按钮 ()。
    • 设备冷却直到温度低于冷却温度。 然后设备关闭。

  • 关闭主开关 (QS 1)，拔出电源插头。

正面开口

  • 打开前门，松开两颗 Torx 螺丝，将正面完全向下折叠。

更换备件

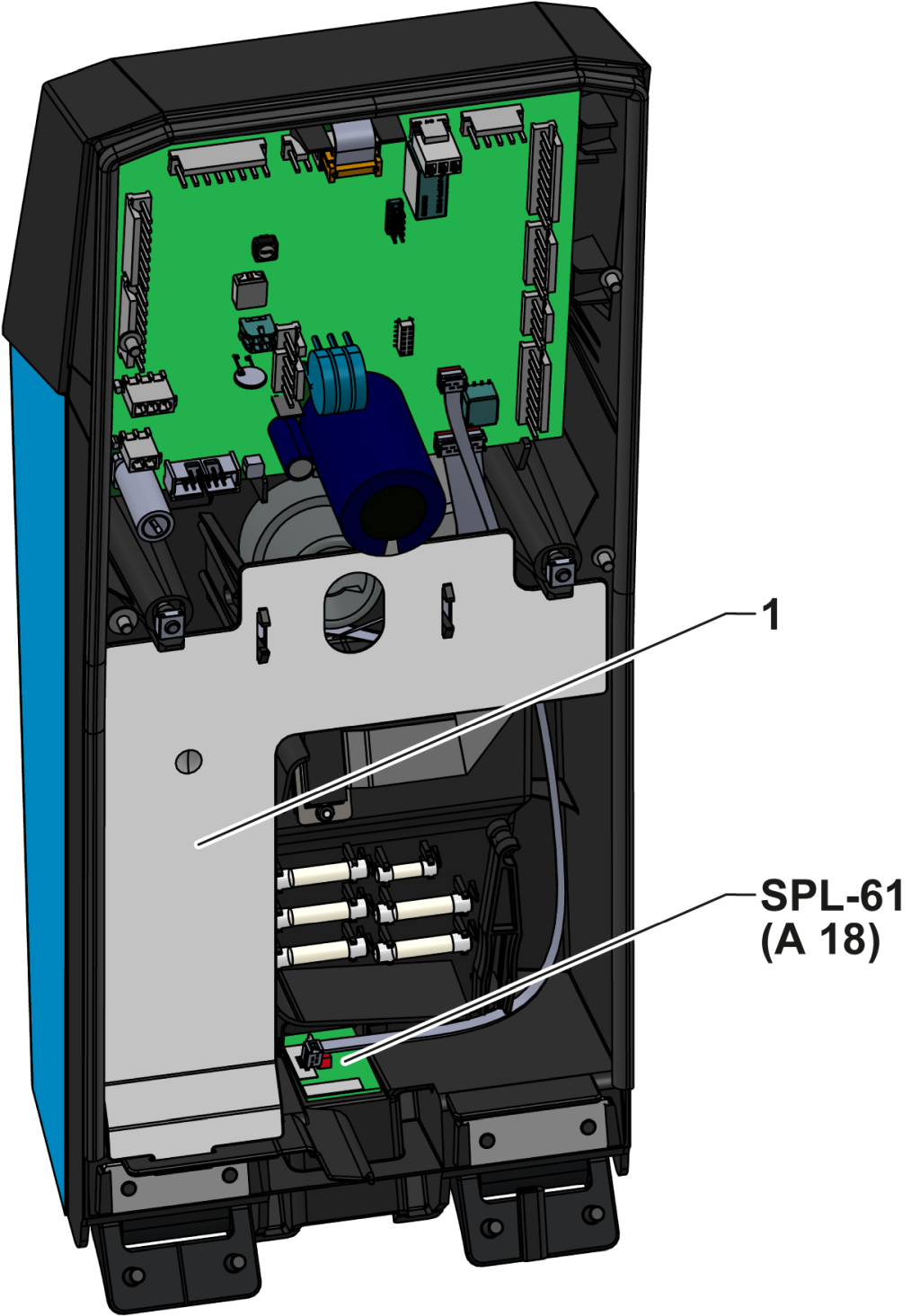

  • 拆下电缆盖（仅适用于机壳尺寸 61）
    • 将安装夹按在一起，松开并拆下电缆盖 (①)。
    • 轻轻地将电缆线束从电缆管道中拉出来，然后将其推到一边，这样就可以接近 SPL-61 主板。
  • 移除 SPL-61 主板
    • 从电路板上拔下 X922 连接器。
    • 将电路板（用双面胶带粘住）从外到内按入外壳，直到粘合剂被释放。
    • 将 SPL-61 主板从外壳中取出。
  • 准备好粘合剂表面
    • 清除外壳上的粘合剂残留物（必要时使用合适的清洁剂/溶剂）。
    • 确保粘合剂表面清洁、干燥且无油脂。
  • 插入新的 SPL-61 主板
    • 将新电路板粘在外壳凹槽中。
    • 再次插上 X922 连接器。
  • 安装电缆盖（仅限机壳尺寸 61）
    • 将电缆线束重新插入电缆管道。
    • 将电缆盖 (①) 插入相应的凹槽中。

封闭正面

  • 向上折叠正面并固定 2 个 Torx 螺丝。

检查功能

  • 连接电源插头和开关，打开主开关 (QS 1)。
    • 在启动过程中，检查 LED 状态灯是否闪烁白光。
  • 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。

关闭设备关机

  • 使用 I/O 按钮 (）关闭设备关机。
    • 设备关闭，必要时冷却且无压力。
  • 关闭主开关 (QS 1)。
