目的

更换线性步进电机 (M 4)

资格

专业人员

材质

Pos。名称项目T28867

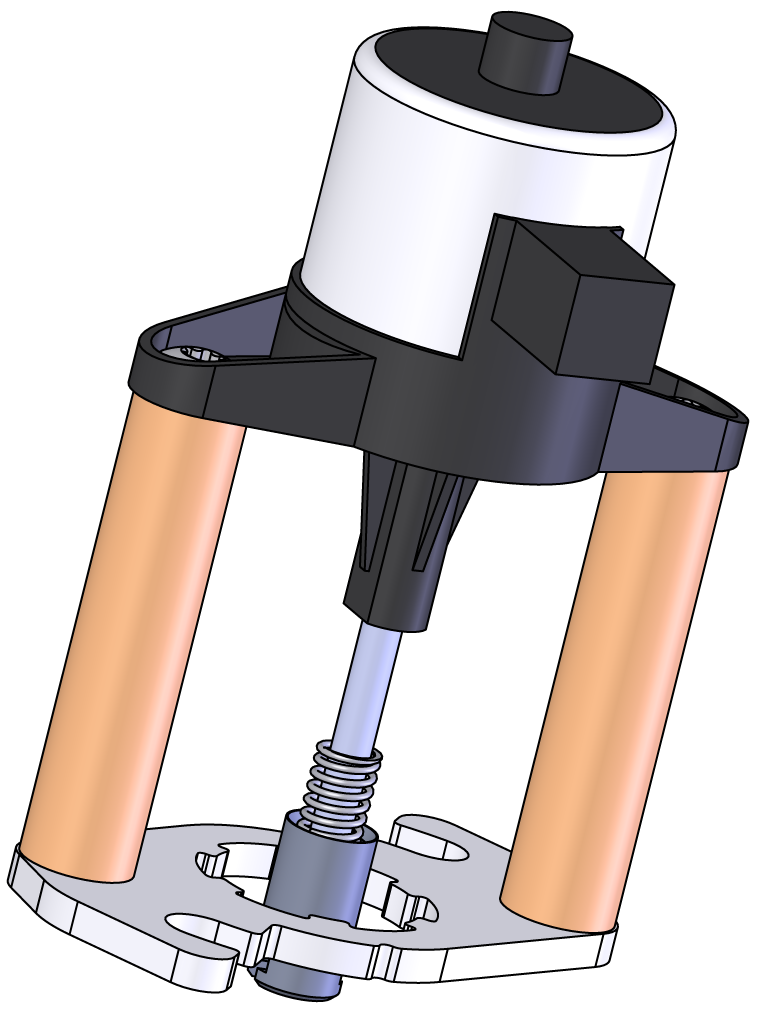

01带支架的线性步进电机T288671

所需材料

  • 开口扳手，size 10

继续执行步骤

注意！

使用设备需要了解安全说明和简要说明。 这就是为什么：

在开始任何工作之前，请仔细阅读安全说明和简要说明。 安全工作的基本要求是遵守所有安全指示，并由合格的专业人员采取谨慎行动，防止造成人身伤害和财产损失的事故。

冷却并清空

  • 在 “基本” 屏幕上，点按功能按钮 ()。
  • 在 “基本” 屏幕上，点按功能按钮 ()。
    • 设备冷却并清空模具，然后再将其关闭。

关闭设备关机并取下盖子

  • 关闭主开关 (QS 1)，拔出电源插头。
  • 取下设备的盖子 (→打开设备)。

更换备件

  • 拆下冷却阀（M_4 步进电机）。
    • 拔下步进电机上的电缆
    • 拆下从步进电机到外壳的安装螺钉 2x
    • 转动步进电机，将其稍微拉出，然后将其从联轴器中移出
  • 安装新的冷却配置阀（M_4 步进电机）。
    • 驶入离合器并将其转到终点位置
    • 修复 2 颗安装螺丝
    • 将电缆连接到步进电机

检查功能

  • 连接电源插头和开关，打开主开关 (QS 1)。
  • 选择 [用户资料] 并将其设置为 “维修保养”。
  • 选择 [维修服务] > [参数] > [步进电机] > [KV 2 定位]
  • 调整该值并检查包括活塞在内的步进电机是否在移动：
    • 0% = 阀门已关闭
    • 100% = 阀门已打开
  • 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。

关闭设备关机并安装机盖

  • 使用 I/O 按钮 (）关闭设备关机。
    • 设备关闭，必要时冷却且无压力。
  • 关闭主开关 (QS 1)。
  • 重新安装设备上的盖子 (→打开设备)。
