目的

更换冷却配置门的液压部件 2 (KV 2)

资格

专业人员

材质

Pos。名称项目T28959T29352T28960T29358
01KolbenT28524--11
02外壳T29027-1-1
03外壳T288471-1-
04起重密封件 4x10x4.2（已组装）T21756 公路1111
05光盘 12x2,5（已组装）T288651111
0613x1 安全环（已组装）B12551261111
07圆柱销 6x30（已组装好）B13065531111
08O型循环 24x2 — FPM（可选）T28658----

所需材料

  • Torx 螺丝刀 size 20
  • 开口扳手，size 10

继续执行步骤

注意！

使用设备需要了解安全说明和简要说明。 这就是为什么：

在开始任何工作之前，请仔细阅读安全说明和简要说明。 安全工作的基本要求是遵守所有安全指示，并由合格的专业人员采取谨慎行动，防止造成人身伤害和财产损失的事故。

冷却并清空

  • 在 “基本” 屏幕上，点按功能按钮 ()。
  • 在 “基本” 屏幕上，点按功能按钮 ()。
    • 设备冷却并清空模具，然后再将其关闭。

检查压力并关闭电源

  • 选择 [显示] > [实际值] > [系统压力]。
    • 系统压力必须显示 0.0 (±0.1) bar。
  • 压力表显示的压力必须为 0.0 (+0.3) bar。

  • 关闭主开关 (QS 1)，拔出电源插头。

移除盖板

更换备件

  • 拆下管道（KV_2 ↔ 冷却器）。
    • 拉出安装夹
    • 在完全拆下冷却器侧的管道之前，先将其拆下
  • 拔下步进电机上的电缆 (M_4)

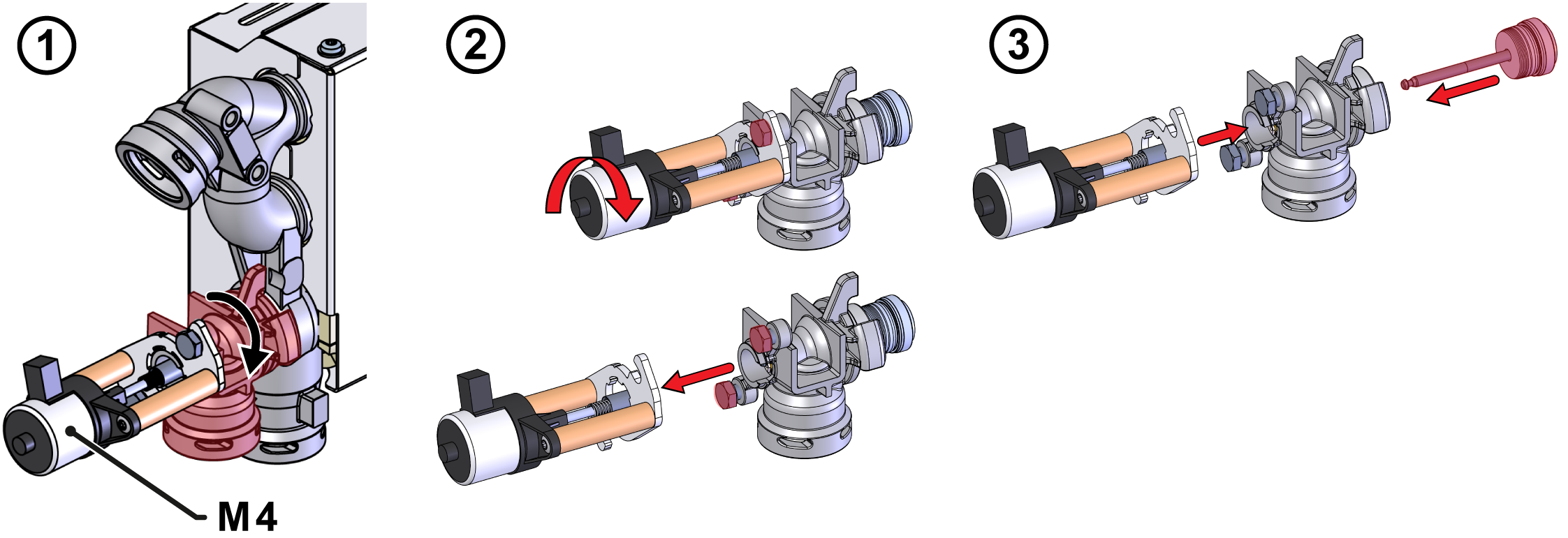

  • 拆下包括步进电机 (M_4) 在内的外壳（图 → ①）。
    • 转动外壳，直到卡口锁松开
    • 完全拆下外壳。
  • 从外壳上拆下步进电机 (M_4)（图 → ②）。
    • 拆下安装螺丝 2 次
    • 转动步进电机，将其稍微拉出并从联轴器中移出
  • 从外壳上拆下活塞
    • 对于 T28959/ T29352：清洁包括活塞杆在内的活塞
    • 对于 T28960/T29358：使用新的活塞

安装不正确导致泄漏！

O型@@ 圈安装不当可能会损坏O型圈并导致泄漏。 这就是为什么：

  • 确保正确安装了O型循环。
  • 检查外壳O型圈是否磨损，必要时进行更换。
  • 将柱塞安装在新外壳中（图 → ③）。
    • 小心地插入柱塞并推出安装杆
    • 拆下安装杆，不再需要安装杆。
  • 将步进电机 (M_4) 安装在外壳上（图 → ③）。
    • 驶入离合器并将其转到终点位置
    • 修复 2 颗安装螺丝
  • 安装管道（KV_2 ↔ 冷却器）。
    • 检查管道O型圈是否磨损，必要时进行更换。
    • 安装管道并用安装夹固定。
  • 将电缆连接到步进电机 (M_4)。

检查松紧度和功能

  • 连接电源插头和开关，打开主开关 (QS 1)。
  • 选择 [用户资料] 并将其设置为 “维修保养”。
  • 选择 [维修服务] > [参数] > [步进电机] > [KV 2定位]。
  • 调整该值并检查包括活塞在内的步进电机是否在移动：
    • 0 % = 阀门已关闭
    • 100 % = 阀门已打开
  • 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。

关闭设备关机并安装机盖

  • 使用 I/O 按钮 (）关闭设备关机。
    • 设备关闭，必要时冷却且无压力。
  • 关闭主开关 (QS 1)。
  • 重新安装设备上的盖子 (→打开设备)。
