目的

流量计的转换 Flow-5

资格

专业人员

材质

Pos
名称项目T29146
01

螺丝 M4x40 Torx - A2

B3271659

2
02

螺丝 M4x35 Torx - A2

B3271658

1
03

管件 8x4,5x30 - PEEK

T24717

3

所需材料

  • 六角套筒螺丝刀，size 40
  • Torx 螺丝刀 size 15
  • 螺丝锁紧设备（例如乐泰 620 液封）

继续执行步骤

注意！

使用设备需要了解安全说明和简要说明。 这就是为什么：

在开始任何工作之前，请仔细阅读安全说明和简要说明。 安全工作的基本要求是遵守所有安全指示，并由合格的专业人员采取谨慎行动，防止造成人身伤害和财产损失的事故。

冷却并排干
设备（安装了 Flow-5 时）

  • 在 “基本” 屏幕上，点按功能按钮 ()。
  • 在 “基本” 屏幕上，点按功能按钮 ()。
    • 设备冷却并清空模具，然后再将其关闭。

检查压力并关闭设备
（如果安装了 Flow-5）

  • 选择 [显示] > [实际值] > [系统压力]。
    • 系统压力必须显示 0.0 (±0.1) bar。
  • 压力表显示的压力必须为 0.0 (+0.3) bar。

  • 关闭主开关 (QS 1)，拔出电源插头。

移除 Flow-5
（如果安装了 Flow-5）

  • 从 “HB IN” 接头上拔下 Flow-5 流量计上的控制电缆。
  • 如有必要，从流量计的所有回路中移除 “转发” 和 “返回” 之间的连接线。
  • 拆下安装螺钉 (①)，然后从温度控制单元中拆下外部流量计。

刷新 Flow-5

注意！

螺栓连接用粘合剂固定，因此必须慢慢松开。 否则，就存在螺丝头断裂的危险。 如果可能，请事先对粘合剂化合物进行预热。

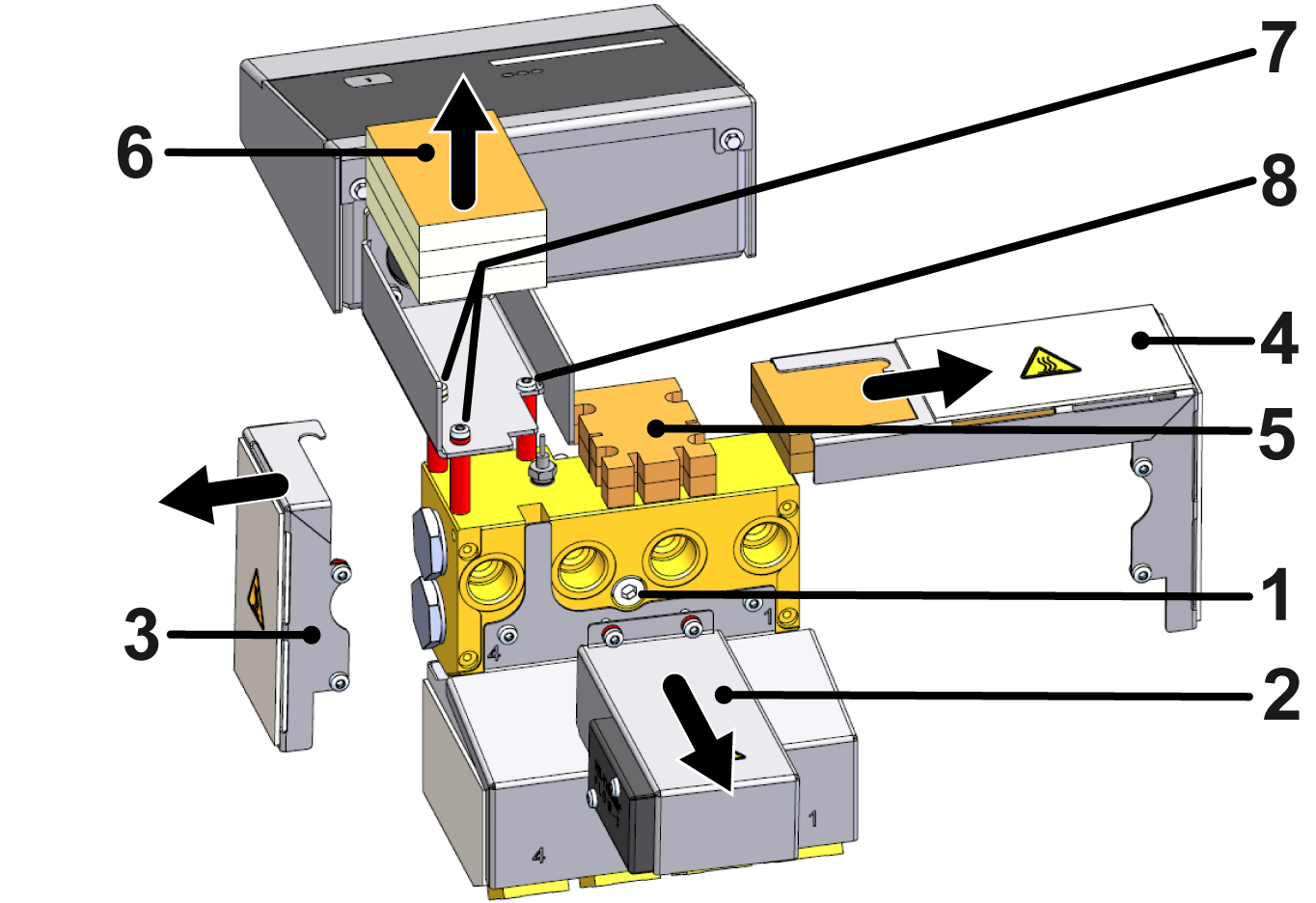

  • 拆下包括垫片在内的 Torx 螺丝，拆下盖板（②、③、④）
  • 拆下隔热层 (⑤、⑥)。
    • 确保电缆连接处没有拉伸载荷。
  • 拆下 Torx 螺丝 (⑦、⑧)，包括垫片和 PEEK 管（用红色标记）。
    • 必须事先支撑评估单元，确保电缆连接上没有拉伸载荷。

注意！

使用乐泰 620 液封固定所有螺栓连接。

  • 安装两颗新的 m4x40 Torx 螺丝（⑦ → B3271659），包括新的 PEEK 管件 (T24717) 和现有的垫片。
  • 安装一颗新的 Torx 螺丝 (⑧ → B3271658)，包括新的 PEEK 管件 (T24717)。
    • 请注意，此螺丝接头上没有安装任何垫片。
  • 在 PEEK 管件之间安装隔热层 (⑤)（用红色标记）。
  • 将绝缘层 (⑥) 插入电缆管道，使电缆线路在各个绝缘层之间布线。
  • 用 Torx 螺丝（包括垫片）固定盖子（②、③、④）。
    • 请注意，盖板 (②) 的垫片直接安装在螺丝头下方。

检查功能

  • 将外部流量计安装到温度控制单元，并以最大扭矩为 20 Nm 拧紧六角套筒螺钉。
  • 如有必要，请在流量计的所有回路上重新安装 “转发” 和 “回流” 流量之间的连接线。
  • 连接电源插头和开关，打开主开关 (QS 1)。
  • 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。
  • 检查各个测量回路的显示值（流量、温度）的合理性。

关闭设备关机

  • 使用 I/O 按钮 (）关闭设备关机。
    • 设备关闭，必要时冷却且无压力。
