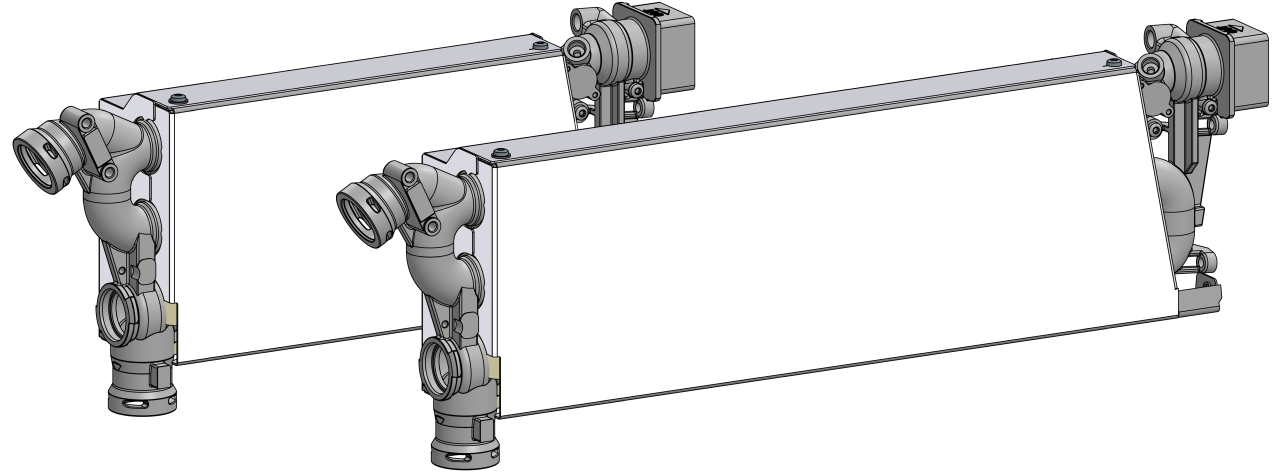

T29197-X、T29344-X：加热 8+16kW (4T/4S)

目的

更换加热器 (EH 1)

资格

专业人员

材质

所需材料

• Torx 螺丝刀，size 20、30
• 开口扳手，size 10
• 螺纹密封剂（例如乐泰 620 液态密封）
• O型圈的装配润滑脂（例如硅脂）

继续执行步骤

冷却并清空

• 在 “基本” 屏幕上，点按功能按钮 ()。
• 在 “基本” 屏幕上，点按功能按钮 ()。
  • 设备冷却并清空模具，然后再将其关闭。

检查压力

• 选择 [显示] > [实际值] > [系统压力]。
  • 系统压力必须显示 0.0 (±0.1) bar。
• 压力表显示的压力必须为 0.0 (+0.3) bar。

关闭设备关机并移除连接

• 关闭主开关 (QS 1)，拔出电源插头。
• 所有外部液压连接均位于起始流量（OUT）和回流（IN）上。
• 对于序列号不超过 2413-nnn 的设备：卸下中间适配器。
  • 有关组装/拆卸的注意事项，请看视频 http://hb.click/6-SC-T29041

取下盖子并打开正面

• 取下设备的盖子 (→打开设备)。
• 打开前门，松开两颗 Torx 螺丝，将正面完全向下折叠。
• 拆下整个上部通风管盖。 为此，请拧开并卸下 6 颗安装螺钉。

拔下电缆并拆下管道

• 从 ZSM-61 功率测量板上拔下 X302.X 和/或 X303.X 连接器。 ZSM-61

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• 完全拔下加热电缆。
• 拆下所有管道。 连接打开时，水可能会逃脱。 为了便于拆卸管道和加热，必须执行以下步骤：
  • 移除支架 ①
  • 拆下散热器和泵安装螺钉 ②、③。
  • 从管道连接处拆下安装夹（开口销）。

拆下传热模块 (WTM)

• 拆下设备后壁上的传热模块安装螺钉。
• 将传热模块向侧面延伸并放在一边。

拆下加热模块 (EH_1)

• 拆下设备后壁上的加热模块安装螺钉。
• 延长加热模块并将其放在一边。
• 拆下温度传感器 (BT_1) 和恒温器 (ST_1)，然后将它们转移到新的加热设备上。
  • 确保恒温器牢固地固定在表面上。
• 使用螺纹密封剂 ④ 将随附的螺纹接头安装到新的加热设备上
  • 无需额外装备_zg: T15568
  • 带额外装备_zg: T21203
    • 不需要的螺丝可以丢弃。
• 传输特定于设备的组件。
  • HB-100Z61/62：拆下带有安装支架 ⑤ 的密封塞和带安装螺钉 ⑥ 的盖子，然后将它们转移到新的加热设备上。
  • HB-140/160Z61/62：拆下带外壳和活塞的线性步进电机，然后将其转移到新的加热器上 ⑦。

安装加热模块 (EH_1) 和传热模块 (WTM)

注意！

在高温下长时间运行时，螺纹连接，尤其是不锈钢/不锈钢或钢/不锈钢的组合，往往会卡住或卡住。 这就是为什么：

• 使用适当的润滑剂

• 放置加热模块。
• 安装并拧紧设备背面的安装螺钉。
• 放置传热模块并将其横向推入。
• 安装并拧紧设备背面的安装螺钉。

安装管道

注意！

安装@@ 前，请使用合适的安装润滑脂润滑 O 形圈。 这便于安装，防止损坏并延长 O 形圈的使用寿命。

• 检查 O 形圈是否磨损，必要时进行更换。
• 安装管道。
• 在管道连接处安装安装夹（开口销）。
• 拧紧散热器和泵安装螺钉 ②、③。
• 安装支架 ①

连接电缆并粘在型号牌上

• 将加热电缆沿着电缆线束布线到电气外壳中。
• 将 X302.X 和/或 X303.X 连接器连接到 ZSM-61 功率测量板。 ZSM-61

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• 向上折叠正面并固定 2 个 Torx 螺丝。

检查松紧度和功能

• 重新安装通风管盖。 用 6 颗安装螺丝固定。
• 在转发 (OUT) 和回流 (IN) 上重新安装外部液压接头。
• 连接电源插头和开关，打开主开关 (QS 1)。
• 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。
• 成功进行密封性测试后，将温度控制单元加热至设备的最大温度。

关闭设备关机并安装机盖

• 在 “基本” 屏幕上，点按功能按钮 ()。
  • 设备冷却直到温度低于冷却温度。 然后设备关闭。

• 关闭主开关 (QS 1)。
• 重新安装设备上的盖子 (→打开设备)。
