Η μονάδα ελέγχου θερμοκρασίας Thermo-6 δεν αναγνωρίζεται στο υπάρχον δίκτυο συσκευών.

→ Το σύμβολο Gate-6 δεν εμφανίζεται στη βασική οθόνη Thermo-6

Ελέγξτε εάν οι διαμορφώσεις δικτύου έχουν ρυθμιστεί διαφορετικά μεταξύ της μονάδας ελέγχου θερμοκρασίας και των συσκευών στο δίκτυο συσκευών.

1. Στην αρχική βασική οθόνη, πατήστε το κουμπί μενού
2. Επιλέξτε [Ρύθμιση] > [Τηλεχειριστήριο] > [Δίκτυο] > [Διαμόρφωση δικτύου]

3. Ορισμός παραμέτρων για τη διαμόρφωση του δικτύου της συσκευής

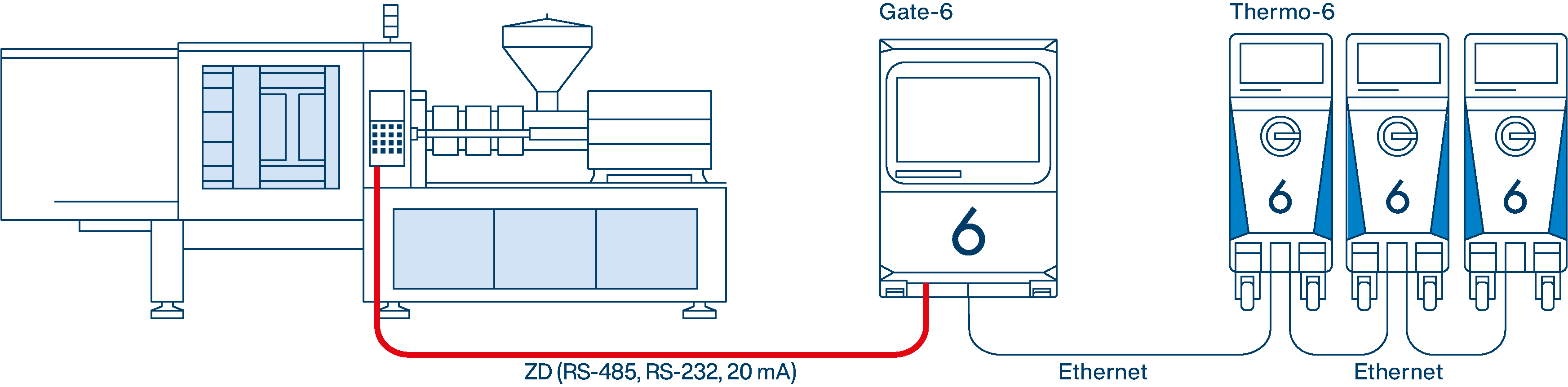

Ο διακομιστής διασύνδεσης Gate-6 δεν αναγνωρίζεται στο δίκτυο της συσκευής (π.χ. όταν αντικαθίσταται το Gate-6).

→ Το σύμβολο Gate-6 δεν εμφανίζεται στη βασική οθόνη Thermo-6

→ Η λυχνία κατάστασης LED Gate-6 αναβοσβήνει με πράσινο χρώμα

Μπορούν να προκύψουν τα ακόλουθα δύο σενάρια, που προκαλούνται από διαφορετικές ρυθμίσεις διαμόρφωσης δικτύου (αυτόματη/χειροκίνητο):

Σενάριο 1: Το υπάρχον δίκτυο έχει ρυθμιστεί σε «αυτόματα» (διαθέσιμος διακομιστής DHCP)

Πρόβλημα

• Παράμετροι [Διαμόρφωση δικτύου Gate-6] έχει οριστεί σε «μη αυτόματα» στο διακομιστή διασύνδεσης.

λύση

• Κρατήστε πατημένο το κουμπί επαναφοράς στο Gate-6 για 3 δευτερόλεπτα.

Έτσι, η διαμόρφωση δικτύου της Gate-6 επαναφέρεται στην προεπιλεγμένη ρύθμιση (αυτόματα).

Σενάριο 2: Το υπάρχον δίκτυο έχει ρυθμιστεί σε «μη αυτόματα» (δεν υπάρχει διαθέσιμος διακομιστής DHCP)

Πρόβλημα

• Παράμετροι [Διαμόρφωση δικτύου Gate-6] έχει οριστεί σε «αυτόματα» στο διακομιστή διασύνδεσης.

λύση

1. Ρυθμίστε προσωρινά οποιοδήποτε Thermo-6 σε «αυτόματα»:
   1. Επιλέξτε [Ρύθμιση] > [Τηλεχειριστήριο] > [Δίκτυο] > [Διαμόρφωση δικτύου]
   2. Ρυθμίστε τις παραμέτρους σε «αυτόματα»
      → Το Thermo-6 και το Gate-6 αναγνωρίζουν το ένα το άλλο (το LED στο Gate-6 ανάβει πράσινο).
      → Οι ρυθμίσεις δικτύου για το Gate-6 μπορούν τώρα να ρυθμιστούν από την υπηρεσία Thermo-6.
2. Διαμορφώστε την πύλη-6:
   1. Μεταβείτε στο [Gate] > [Ρυθμίσεις] > [Δικτυακή πύλη-6]
   2. Ορίστε τις παραμέτρους [Διαμόρφωση δικτύου Gate-6] σε «μη αυτόματα»
   3. Ορίστε τις παραμέτρους [διεύθυνση IP (χειροκίνητη) Gate-6] στην επιθυμητή τιμή
3. Επαναφορά Thermo-6:
   1. Επιλέξτε [Ρύθμιση] > [Τηλεχειριστήριο] > [Δίκτυο] > [Διαμόρφωση δικτύου]
   2. Ορίστε τις παραμέτρους πίσω στο «μη αυτόματα»

Η επικοινωνία είναι διαθέσιμη, αλλά η συσκευή δεν δέχεται εντολές από τον ελεγκτή του μηχανήματος.

Ελέγξτε αν το σύμβολο τηλεχειριστηρίου εμφανίζεται στην οθόνη Basic.

Αν όχι

1. Επιλέξτε [Λειτουργίες] > [Τηλεχειριστήριο]
2. ενεργοποιήστε τη λειτουργία με το ρυθμιστικό

Είναι εντάξει το καλώδιο Ethernet;

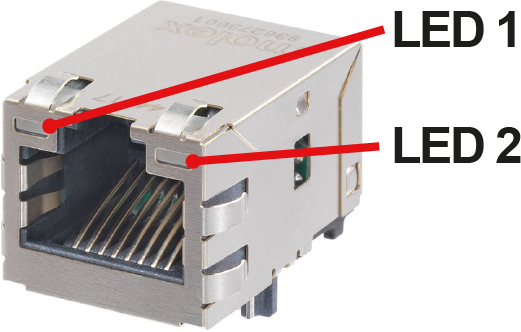

Ελέγξτε εάν οι λυχνίες LED στην υποδοχή Thermo-6 ή Gate-6 Ethernet συμπεριφέρονται ως εξής.

• LED 1 αναβοσβήνει: Τα δεδομένα ανταλλάσσονται (σύνδεση δεδομένων ΟΚ)
• LED 2 ανάβει: διαθέσιμη σύνδεση (καλώδιο Ethernet εντάξει)

Η επικοινωνία δεν λειτουργεί

Βεβαιωθείτε ότι η διεύθυνση θύρας έχει ρυθμιστεί σωστά στη μηχανή χύτευσης με έγχυση.

Η θύρα 4841 ορίζεται και προορίζεται για μονάδες ελέγχου θερμοκρασίας Thermo-6.

Ελέγξτε αν η έκδοση πρωτοκόλλου Internet είναι σωστή.

Οι μονάδες ελέγχου θερμοκρασίας Thermo-6 υποστηρίζουν μόνο IPv4.

Ελέγξτε εάν η έκδοση EUROMAP 82.1 είναι συμβατή.

Υπάρχουν δύο πρότυπα OPC UA OPC UA που δεν είναι συμβατά. Ο πελάτης (μηχανή χύτευσης με έγχυση) πρέπει να υποστηρίζει και τα δύο πρότυπα. Ο διακομιστής (Μονάδα ελέγχου θερμοκρασίας) καθορίζει ποιο πρότυπο χρησιμοποιείται για επικοινωνία.

Οι συσκευές HB-Therm έχουν εφαρμόσει τα ακόλουθα πρότυπα EUROMAP 82.1

• Series 5: EUROMAP 82.1 V1.00
• Series 6: EUROMAP 82.1 V1.01 / OPC 40082-1

Ποια έκδοση υποστηρίζεται από τους κατασκευαστές μηχανών εξαρτάται από την έκδοση λογισμικού του συστήματος ελέγχου του μηχανήματος και πρέπει να διευκρινιστεί με τον κατασκευαστή του μηχανήματος. Οι εκδόσεις λογισμικού των ακόλουθων κατασκευαστών μηχανών είναι γνωστές:
