účel

Výměna elektromagnetického ventilu 24 VAC

kvalifikace

odborný personál

Materiál

Poz.OznačeníArtiklT21076

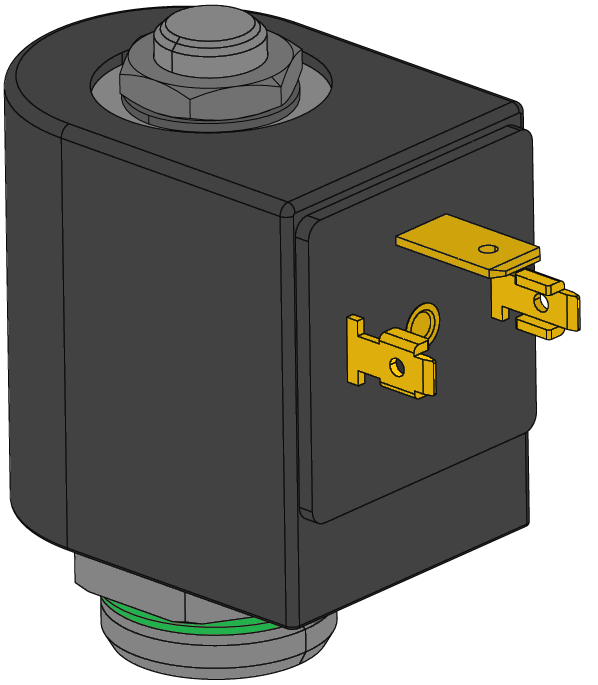

01Kompletní elektromagnetický ventil, 24 VACT210761

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • Klíč kroužkový, velikost 14,22
  • Křížový šroubovák
  • tester magnetického pole (je-li k dispozici)

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vyprázdnění

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte tlak a vypněte

  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí ukazovat 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.
  • Odpojte přívod chladící vody (připojení C).

Odstraňte kryty

Vyměňte náhradní díl

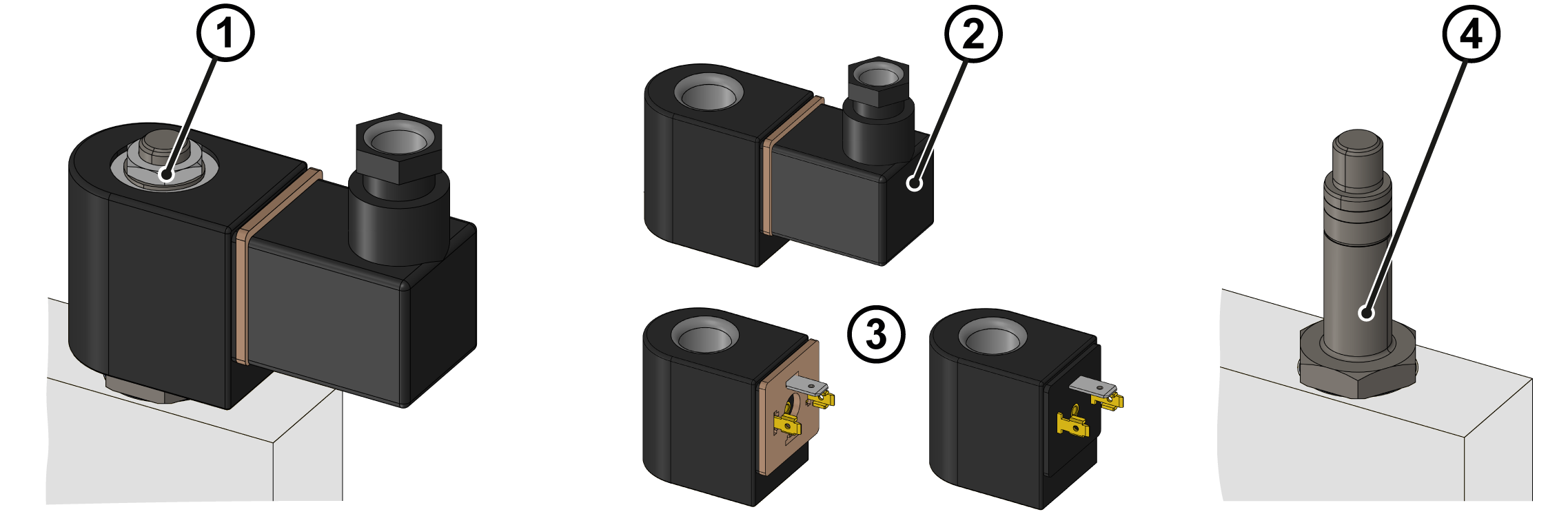

  • Demontujte montážní matici a podložku z cívky elektromagnetu (①).
  • Demontujte solenoidovou cívku se zátkou ventilu.
  • Demontujte montážní šroub na zátce ventilu (②).
  • Demontujte zátku ventilu a těsnění z cívky elektromagnetu.
  • Pomocí kroužkového klíče vyjměte a odšroubujte tělo ventilu (④).

UPOZORNĚNÍ!

Během instalace zajistěte správné utahovací momenty. Tím je zajištěno bezpečné a pevné připojení.

  • Namontujte nový Kryt přístroje ventilu a utáhněte jej příslušným utahovacím momentem v závislosti na materiálu (④):
    • Plast (PPS): 4 Nm — nepřekračujte to!
    • Mosaz (Ms): 15 Nm
  • Přeneste těsnění ze staré magnetické cívky na novou (③).
  • Připojte zátku ventilu k cívce elektromagnetu a zajistěte ji montážním šroubem (②).
  • Umístěte solenoidovou cívku se zátkou ventilu na krytu ventilu.
  • Znovu namontujte montážní matici s podložkou a utáhněte (①).

Zkontrolujte těsnost a funkce

  • Připojte přívod chladící vody (připojení C).
  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
    • Tester magnetického pole lze použít ke kontrole, zda je magnetická cívka aktivována a ventil se otevře, když je ventil ovládán.

Vypnutí a instalace krytů

  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
