UPOZORNĚNÍ!

V závislosti na produktu jsou systémová připojení přišroubována nebo zapojena. Pokud doporučené připojení hadice nelze připojit ke spotřebiteli, musí být plocha průřezu u spotřebitele zmenšena. Aby se dosáhlo co nejnižších tlakových ztrát, nesmí být redukce průřezu prováděna na přístroji.

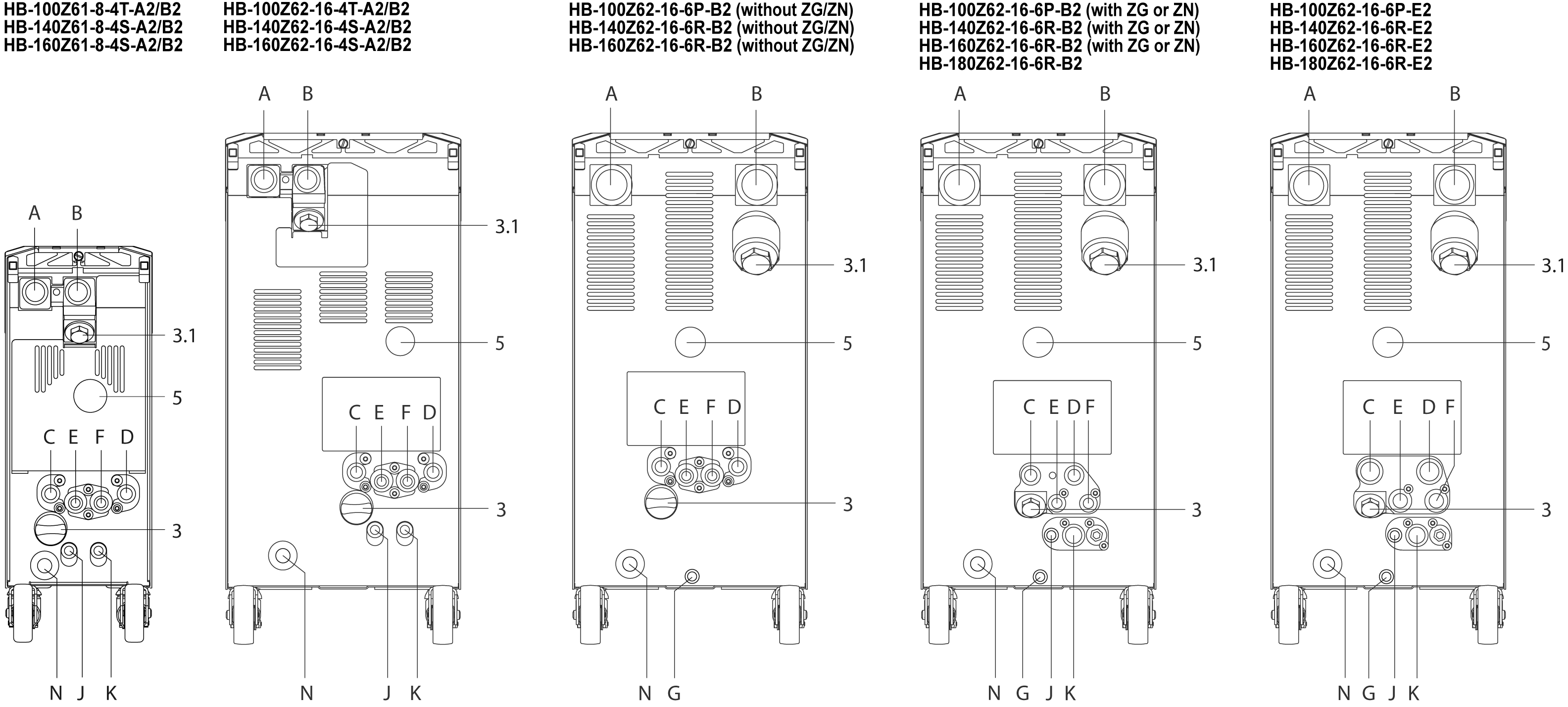

Připojení a nejdůležitější součásti na zadní straně přístroje jsou popsány následovně:

A


OUT

Výstup z přístroje

B

IN

Zpátečka

C

Vstup chladící vody

D

Výstup chladící vody

5

Indikátor tlaku

3.1

Filtr na zpátečce

3

Filtr chladicí vody

E

S1

Vstupní systémové vody *

F

S2

Výstup systémové vody *

J

AIR IN

Vstup stlačeného vzduchu (ZG)

K

AIR OUT

Výstup stlačeného vzduchu ** (ZG)

N

-Napájecí kabel

* Připojení lze použít pouze v případě, že jste přepnuli na samostatné přípojky pro systémovou vodu (→ klikněte zde).
** Připojení lze použít pouze v případě, že je do této zásuvky nastaveno Vyprazdňování formy stlačeným vzduchem (→ klikněte zde ).

Technické údaje

Typ

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

teplota max.

100 °C

140 °C

160 °C

Připojení: Výstup z přístroje, Zpátečka

Závit

G3/4



Odolnost
(včetně hydraulického okruhu)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Připojení: chladící vody

Tlak

2–5 bar

Závit

G3/8

Odolnost

10 bar, 100 °C

Připojení: samostatný systém vody

Tlak

2–5 bar

Závit

G1/4

Odolnost

10 bar, 100 °C

Připojení: stlačený vzduch (ZG)

Tlak

2–8 bar *

Závit

G1/4

Odolnost

10 bar, 100 °C

* Vyprázdnění formy je účinnější s vyšším stlačeným vzduchem
