T25305-X: Drucksensor

Zweck
Austausch des Drucksensors (BP 1, BP 2, BP 3)
Qualifikation
Fachpersonal
Material
| Pos. | Bezeichnung | Artikel | T25305-X |
| 01 | Drucksensor 0–25 bar | T25305-X | 1 |
| 02 | O-Ring 7,5x2 – FPM (optional) | T28662 | 1 |
Benötigtes Material
- Torx-Schraubendreher, Grösse 20
- Kabelbinder
Vorgehen
ACHTUNG!
Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:
Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.
Abkühlen & entleeren
- Drücken Sie im Grundbildschirm auf die Funktions-Taste (
). - Drücken Sie im Grundbildschirm auf die Funktions-Taste (
).- Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.
Druck prüfen & Ausschalten
- Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
- Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
- Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.
- Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
Abdeckungen entfernen & Front öffnen
- Abdeckungen vom Gerät entfernen. Klick hier...
- Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
Ersatzteil austauschen

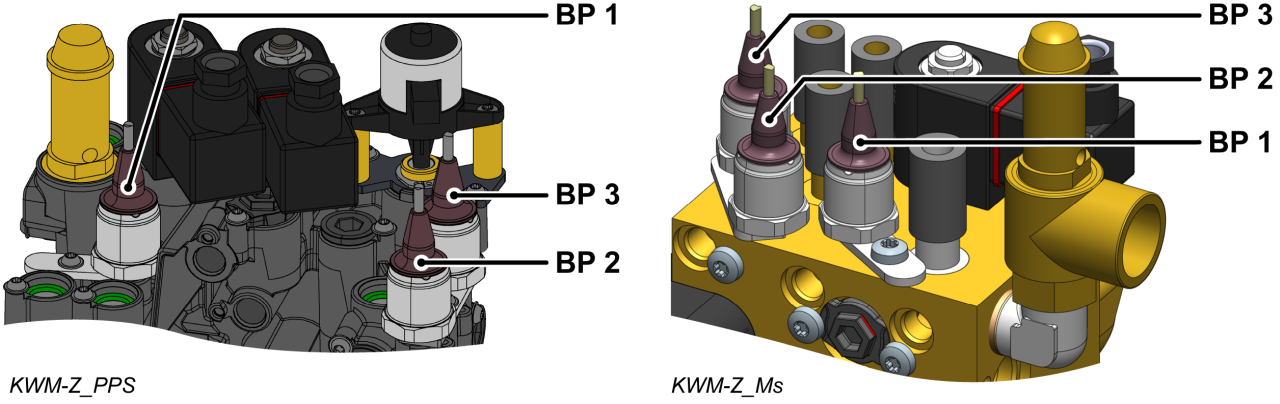

- Kabel des Drucksensors (BP_1, BP_2, BP_3) auf der Geräteplatine GIF-61 entfernen und Kabel komplett ausbauen.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Torx-Schraube entfernen und Befestigungsblech abnehmen.
- Drucksensor entnehmen.
- Neuen O-Ring (T28662) verwenden, falls erforderlich. Andernfalls den bisherigen O-Ring übernehmen.
- Sicherstellen, dass die Dichtfläche sauber und frei von Rückständen ist.
- Neuen Drucksensor und Halteblech anbringen und mit Befestigungsschraube fixieren.
- Bei Kühlwasser-Modul aus Kunststoff (PPS), Schraube mit 2 Nm anziehen – nicht überschreiten!
- Kabel vom Drucksensor (BP_1, BP_2, BP_3) zur Geräteplatine GIF-61 verlegen und anschliessen.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Entfernte Kabelbinder wieder anbringen oder durch neue ersetzen.
- Front hochklappen und 2x Torx-Schrauben befestigen.
Kalibrierung überprüfen
ACHTUNG – Gefahr durch falsche Kalibrierung!
Eine falsche Kalibrierung kann zu Fehlfunktionen des Geräts führen. Deshalb: Kalibrierung überprüfen
- Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
- Sicherstellen, das Gerät drucklos ist. Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.
- Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
- Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
- Wenn die Abweichung >0,1 bar beträgt, muss der Drucksensor kalibriert werden.
Drucksensor kalibrieren
Bei grösseren linearen Fehlern können die einzelnen Drucksensoren kalibriert werden.
- Wählen Sie [Benutzerprofil] und stellen diesen auf "Unterhalt" ein.
- Wählen Sie [Service] > [Kalibrierung] > [Druck] > [Drucksensor 1/2/3 Offset].
- Offset entsprechend einstellen.
- Vorgang der Überprüfung wiederholen
Dichtheit & Funktion prüfen
-
Gerät über die I/O-Taste (
) einschalten, Dichtheit und Funktion des Geräts prüfen.
Ausschalten & Abdeckungen anbringen
-
Gerät über die I/O-Taste (
) ausschalten.- Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
- Hauptschalter (QS 1) ausschalten.
- Abdeckungen vom Gerät wieder anbringen. Klick hier...
