Zweck

Austausch des Magnetventils indirekt 24 VAC, ODE

Qualifikation

Fachpersonal

Material

Pos.BezeichnungT28573
01

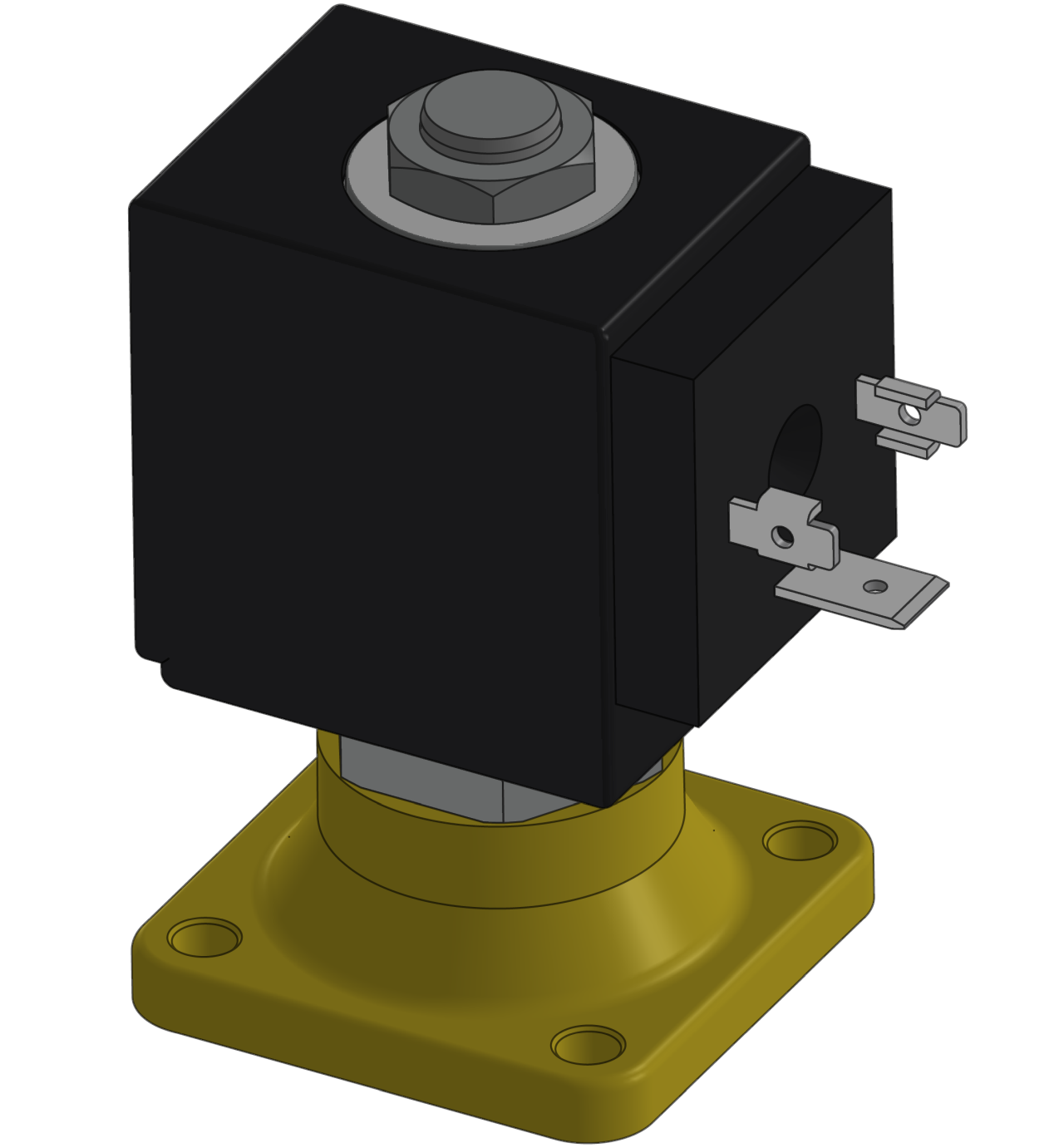

Magnetventil indirekt 24 VAC, ODE

1

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20
  • Ring-Gabelschlüssel, Grösse 14
  • Kreuz-Schraubendreher
  • Magnetfeldtester (falls vorhanden)

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Druck prüfen & Ausschalten

  • Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
    • Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
  • Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
  • Kühlwasserversorgung (Anschluss C) entfernen.

Abdeckungen entfernen

  • Abdeckungen vom Gerät entfernen. Klick hier...
  • Serviceklappe an der Rückwand des Geräts öffnen (→ Gerät öffnen).

Ersatzteil austauschen

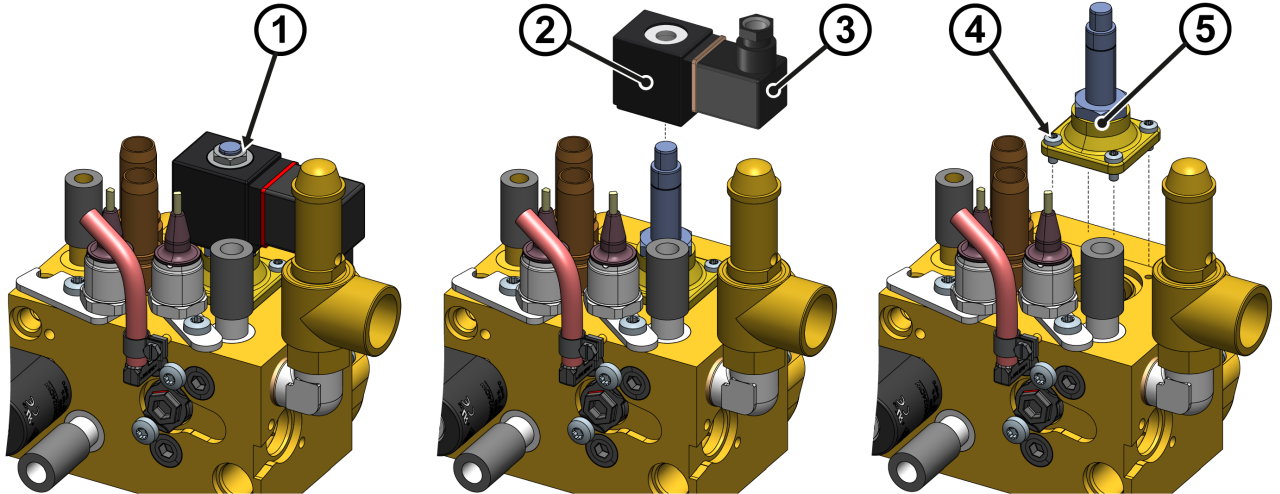

  • Befestigungsmutter mit Unterlegscheibe von der Magnetspule lösen und entfernen ①.
  • Magnetspule mit Ventilstecker abnehmen ②.
  • Befestigungsschraube am Ventilstecker lösen ③.
  • Ventilstecker und Dichtung von der Magnetspule abziehen.
  • 4x Befestigungsschrauben vom Ventilgehäusedeckel lösen und abschrauben ④.
  • Ventilgehäusedeckel mit Ventilteilen (Anker, Druckfeder, Membrane) entnehmen ⑤.
  • Neues Ventilgehäusedeckel mit Ventilteilen anbringen ⑤.
    • Sicherstellen, dass die Dichtfläche sauber und frei von Rückständen ist.
  • 4x Befestigungsschrauben vom Ventilgehäusedeckel anbringen und festziehen ④.
  • Dichtung von der alten Magnetspule auf die neue übertragen.
  • Ventilstecker auf die Magnetspule aufstecken und mit der Befestigungsschraube fixieren ③.
  • Magnetspule mit Ventilstecker auf das Ventilgehäuse aufsetzen ②.
  • Befestigungsmutter mit Unterlegscheibe wieder anbringen und festziehen ①.

Dichtheit & Funktion prüfen

  • Kühlwasserversorgung anschliessen (Anschluss C).
  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
    • Mit einem Magnetfeldtester kann geprüft werden, ob die Magnetspule bei Ansteuerung des Ventils aktiviert wird und das Ventil öffnet.

Ausschalten & Abdeckungen anbringen

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
