Zweck

Austausch der Füllpumpe SAP 20 bar, 120 VAC (M 2)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungT28645-1T28645-2T29315
01

Füllpumpe SAP 20 bar, 120 VAC
for HB-100Z61*ZL

1--
01

Füllpumpe SAP 20 bar, 120 VAC
for HB-140/160Z61

-1-
01

Füllpumpe SAP 20 bar, 120 VAC
for HB-140/160/180Z62

--1

Benötigtes Material

  • Torx-Schraubendreher Grösse 20
  • Schlitz-Schraubendreher

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Druck prüfen & Ausschalten

  • Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
    • Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
  • Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
  • Abdeckungen vom Gerät entfernen. Klick hier...

Ersatzteil austauschen

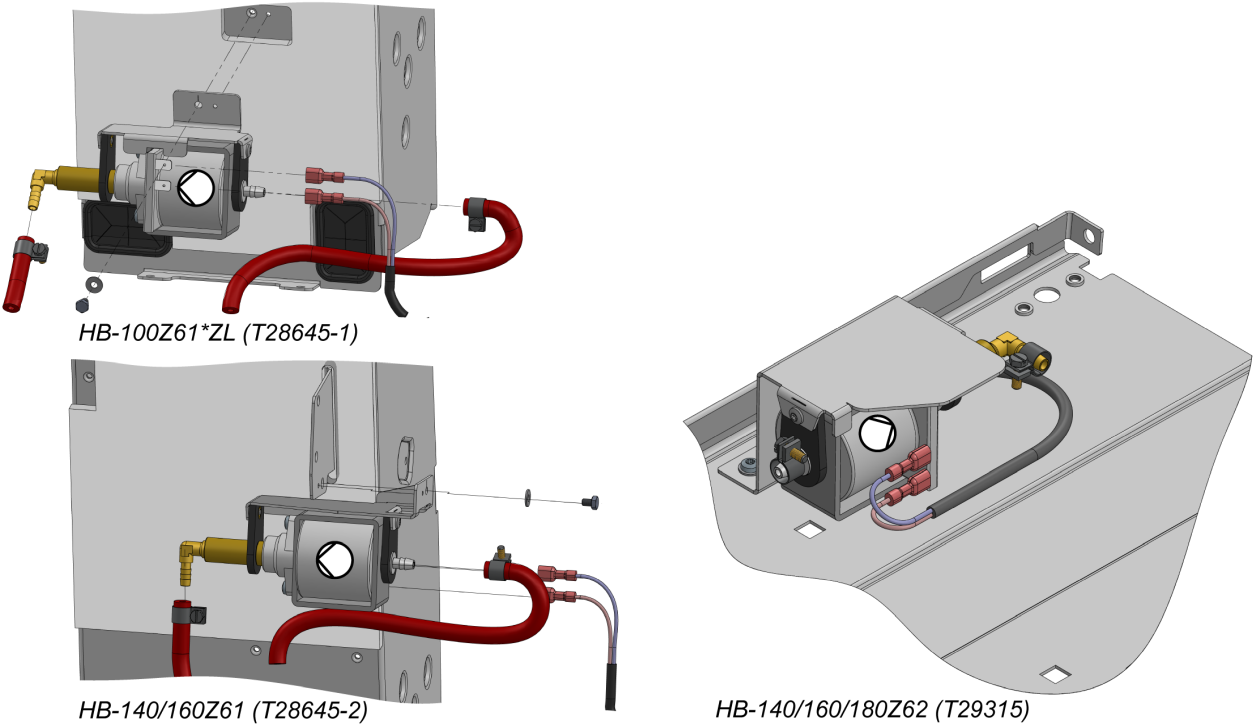

  • Befestigungsschraube an der Füllpumpe mit Halterung entfernen.
  • Anschlusskabel von der Füllpumpe entfernen.
  • Schlauchschellen lösen und die Silikonschlauchleitungen von der Füllpumpe abziehen.

HINWEIS!

Stecknippel und Silikonschlauchleitung müssen sauber und frei von Verunreinigungen sein. Beschädigte Schlauchleitungen sind bei Bedarf auszutauschen (optional erhältlich).

  • Silikonschlauchleitungen an der neuen Füllpumpe anbringen.
  • Anschlusskabel an der Füllpumpe anschliessen.
  • Füllpumpe mit Halterung an der vorgesehenen Position mit der Schraube und der Unterlegscheibe befestigen.

Dichtheit & Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Ausschalten & Abdeckungen anbringen

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
