Zweck

Austausch des Lüfters 12 V (EV 1)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungT28738T29342
01

Lüfter 12 V, 0,6 m

1-
01

Lüfter 12 V, 0,95 m

-1

Benötigtes Material

  • Torx Schraubendreher, Grösse 20

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
  • Schutzabdeckung im Elektrogehäuse herausnehmen, durch entfernen der Torx-Schrauben.

Ersatzteil austauschen

HINWEIS!

Beim Austausch des Lüfters wird empfohlen, die Luftfiltermatte an der Geräteunterseite zu reinigen und bei Bedarf zu ersetzen. Klick hier...

  • Steckverbindung X24 von der Geräteplatine GIF-61 ausstecken und vollständig ausbauen.

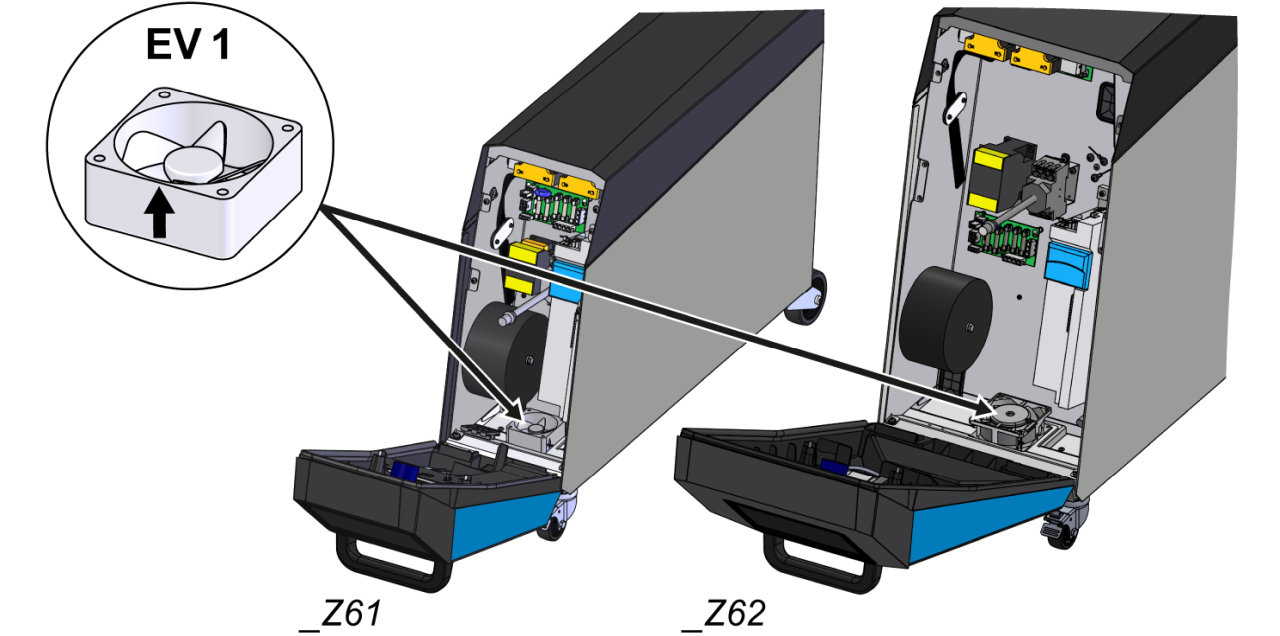

  • Lüfter (EV_1) herausnehmen
    • Wichtig: Der Lüfter ist nicht verschraubt – er wird nur durch die Schutzabdeckung im Elektrogehäuse fixiert.
  • Neuen Lüfter (EV_1) einsetzen.
    • Sicherstellen, dass der Luftstrom nach innen in das Gerät gerichtet ist (siehe Pfeil am Lüftergehäuse).
  • Steckverbindung X24 zur Geräteplatine GIF-61 verlegen und anschliessen.

Front schliessen

  • Schutzabdeckung um Elektrogehäuse anbringen und mit Torx-Schrauben befestigen.
  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
  • Wartungsintervall der ersetzten Komponente zurücksetzen (→ Wartungsplan).

Ausschalten

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
