Zweck

Austausch des Temperaturfühlers (BT 1, BT 2)

Qualifikation

Fachpersonal

Material

Pols.BezeichnungT28822T29322
01

Temperaturfühler Pt 1000, 1,5 m

1-
01

Temperaturfühler Pt 1000, 2,05 m

-1

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20
  • Torx-Schraubendreher, Grösse 10
  • Gabelschlüssel, Grösse 10
  • Schmiermittel (Vorbeugung gegen Festfressen von Edelstahlkombinationen)

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Druck prüfen & Ausschalten

  • Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
    • Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
  • Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Abdeckungen entfernen & Front öffnen

  • Abdeckungen vom Gerät entfernen. Klick hier...
  • Serviceklappe an der Rückwand des Geräts öffnen (→ Gerät öffnen).
  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.

Ersatzteil austauschen

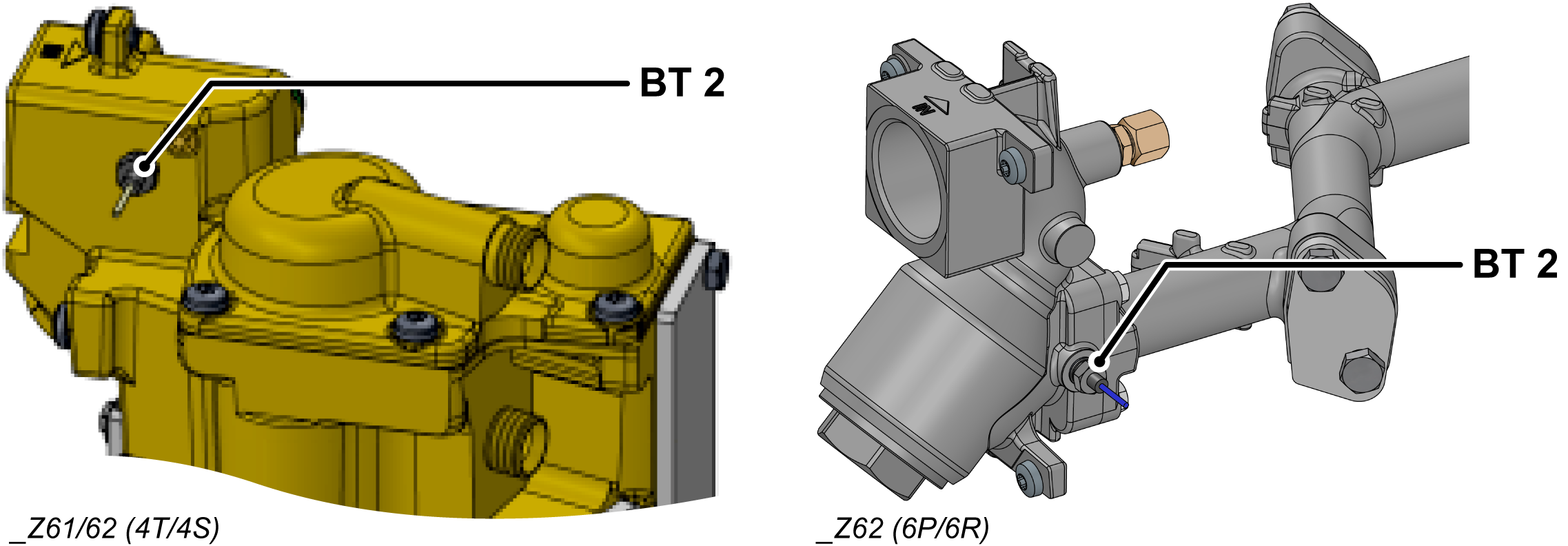

  • Kabel des Temperaturfühlers (BT_1, BT_2) von der Geräteplatine GIF-61 abziehen und Kabelbinder entfernen, um das Kabel vollständig auszubauen.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)

  • Temperaturfühler (BT_1, BT_2) demontieren und herausnehmen.

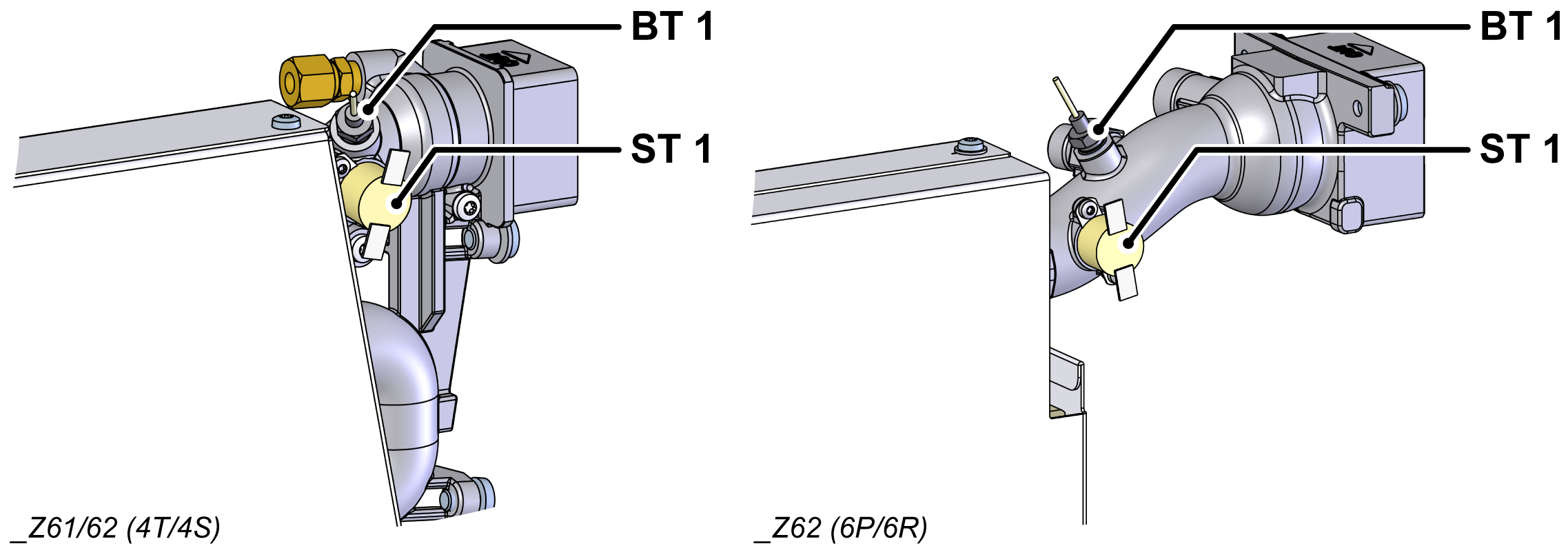

    • bei BT_1: Thermostat (ST_1) demontieren, um Zugang zum Temperaturfühler zu schaffen.

ACHTUNG!

Schraubverbindungen, insbesondere Kombinationen aus Edelstahl/Edelstahl oder Stahl/Edelstahl, neigen bei längerem Betrieb auf hohen Temperaturen zum Festsitzen oder Festfressen. Deshalb:

  • Geeignete Schmiermittel verwenden

  • Kabelbeschriftung vom alten Temperaturfühler auf den neuen übertragen.
  • Neuen Temperaturfühler (BT_1, BT_2) anbringen und festziehen.
    • bei BT_1: Thermostat (ST_1) montieren.
    • Sicherstellen, dass der Thermostat fest auf der Oberfläche aufliegt.

HINWEIS!

Falls der ersetzte Temperaturfühler Verunreinigungen aufweist, ist der nicht ersetzte Temperaturfühler zu reinigen.

  • Kabel vom Temperaturfühler (BT_1, BT_2) zur Geräteplatine GIF-61 verlegen und anschliessen.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)
  • Entfernte Kabelbinder wieder anbringen oder durch neue ersetzen.

Dichtheit & Funktion prüfen

  • Front hochklappen und 2x Torx-Schrauben befestigen.
  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
Temperaturmessung kalibrieren

ACHTUNG – Gefahr durch falsche Kalibrierung!

Eine falsche Kalibrierung kann zu Fehlfunktionen des Geräts führen. Deshalb: Kalibrierung überprüfen

  • Temperaturfühler falls notwendig kalibrieren. Klick hier...

Ausschalten & Abdeckungen anbringen

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
