Zweck

Austausch des Thermostats (ST 1)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungT28825T28824T28823T29570
01Thermostat 115 °C 1---
01Thermostat 155 °C-1--
01Thermostat 170 °C --1-
01Thermostat 190 °C ---1

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20
  • Torx-Schraubendreher, Grösse 10
  • Schmiermittel (Vorbeugung gegen Festfressen von Edelstahlkombinationen)

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Ausschalten & Abdeckungen entfernen

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
  • Abdeckungen vom Gerät entfernen. Klick hier...

Ersatzteil austauschen

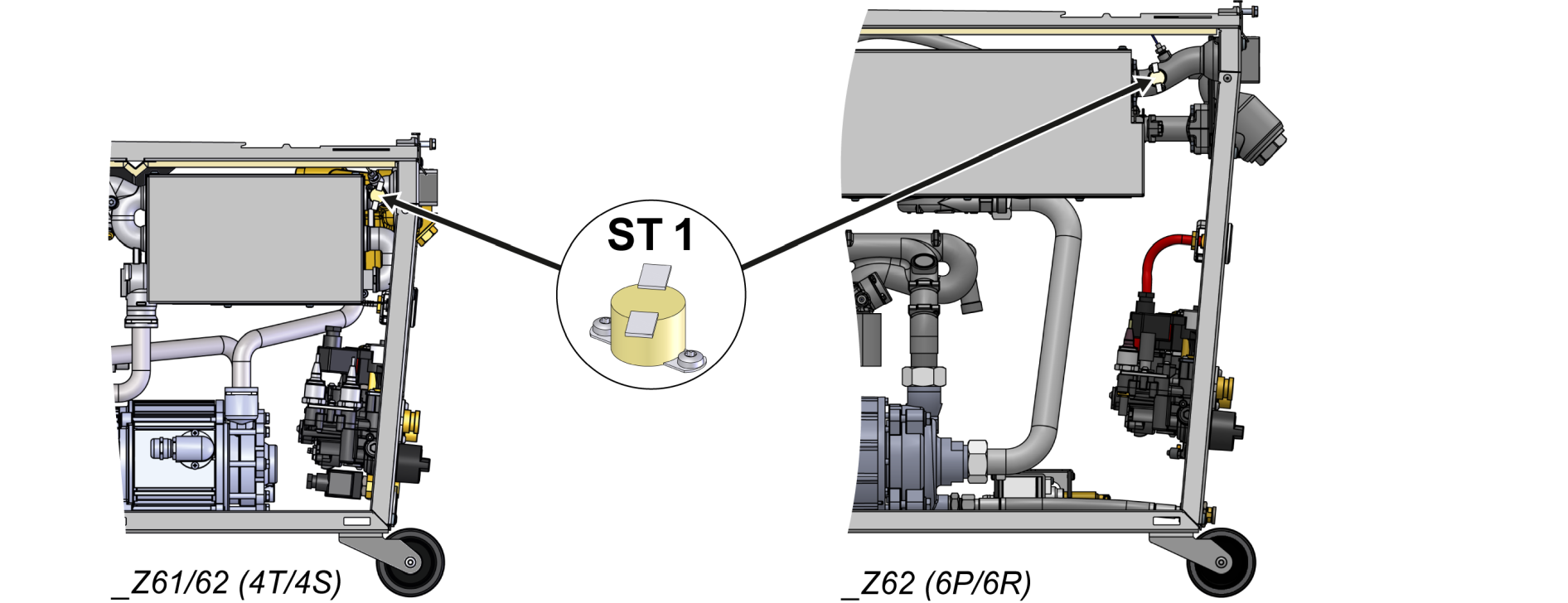

  • Befestigungsschrauben des Thermostats (ST_1) entfernen.
  • Flachstecker des Thermostatkabels am Thermostat abziehen.

ACHTUNG!

Schraubverbindungen, insbesondere Kombinationen aus Edelstahl/Edelstahl oder Stahl/Edelstahl, neigen bei längerem Betrieb auf hohen Temperaturen zum Festsitzen oder Festfressen. Deshalb:

  • Geeignete Schmiermittel verwenden

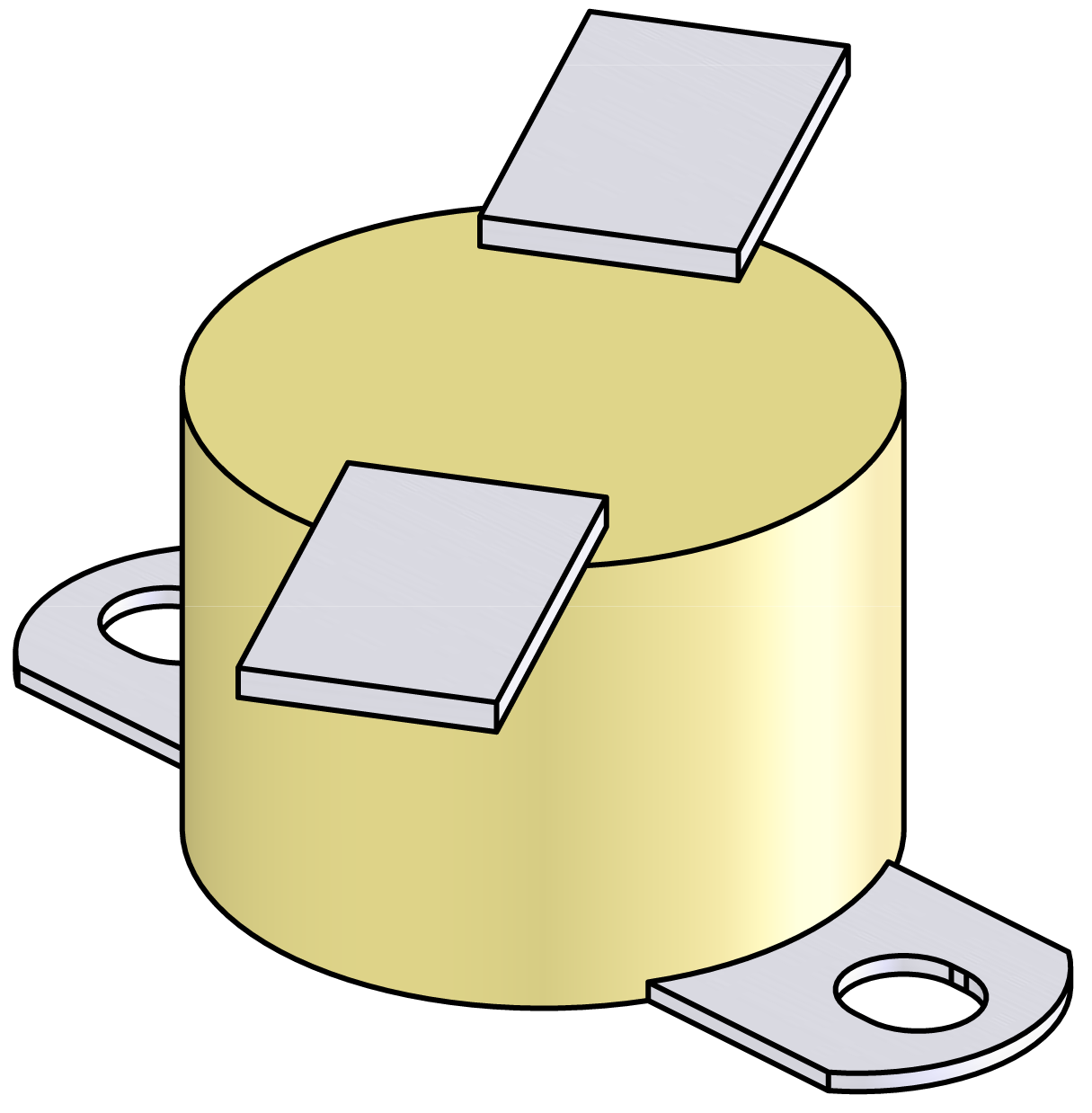

  • Flachstecker des Thermostatkabels am neuen Thermostat (ST_1) anbringen.

ACHTUNG!

Für eine zuverlässige Funktion ist auf eine einwandfreie thermische Kontaktfläche zwischen Thermostat und Oberfläche zu achten.

  • Neuen Thermostat (ST_1) anbringen und mit den Befestigungsschrauben fixieren.
    • Sicherstellen, dass der Thermostat festen und vollflächigen Kontakt zur Oberfläche hat.

Abdeckungen anbringen

  • Abdeckungen vom Gerät wieder anbringen. Klick hier...

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
