Zweck

Austausch des Kühlventils 1 (M 3)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungT28934T25914
01

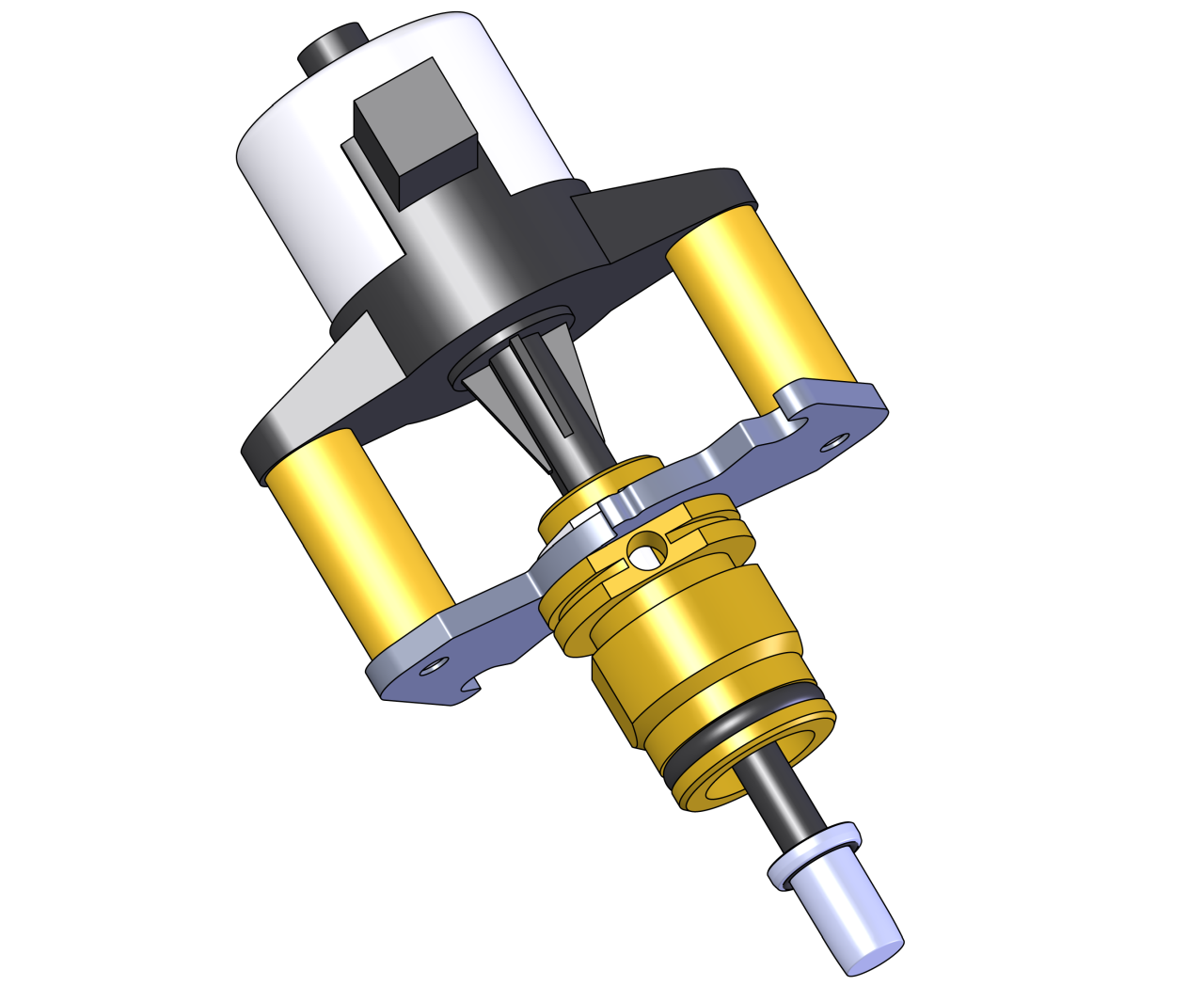

Kühlventil 1, 7 mm

1-
01

Kühlventil 1, 10 mm

-1

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Ausschalten & Abdeckungen entfernen

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
  • Kühlwasserversorgung (Anschluss C) entfernen.
  • Abdeckungen vom Gerät entfernen. Klick hier...
  • Serviceklappe an der Rückwand des Geräts öffnen (→ Gerät öffnen).

Ersatzteil austauschen

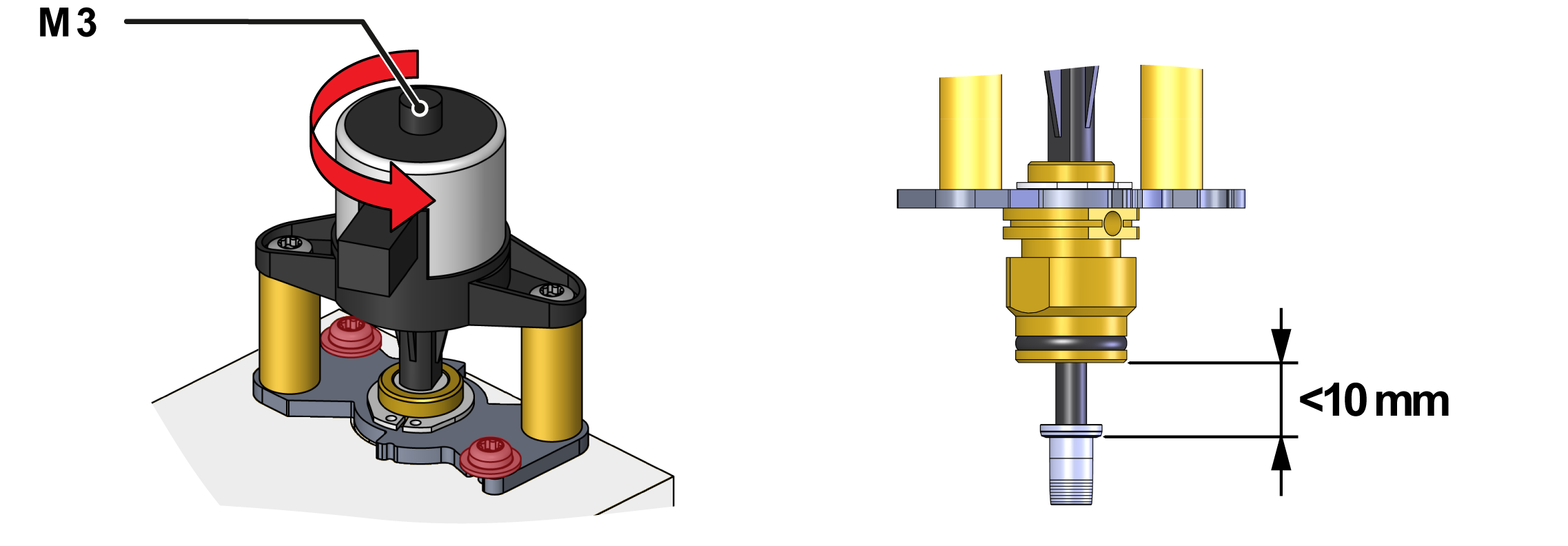

  • Kabel am Kühlventil (M_3) ausstecken.
  • 2x Befestigungsschrauben am Kühlwasser-Modul lösen.
  • Kühlventil drehen und herausziehen.

ACHTUNG – Unsachgemässer Einbau!

Ersatzteile werden mit nicht vollständig ausgefahrenen Ventilkolben geliefert. Ventilkolben kann verspannen. Deshalb:

  • Ventil nie mit vollständig ausgefahrenen Ventilkolben einbauen (Abb.).
  • Neues Kühlventil (M_3) einsetzen und in Endstellung drehen.
  • 2x Befestigungsschrauben am Kühlwasser-Modul fixieren.
    • Bei Kühlwasser-Modul aus Kunststoff (PPS), Schraube mit 2 Nm anziehen – nicht überschreiten!
  • Kabel am Kühlventil (M_3) anschliessen.

Dichtheit & Funktion prüfen

  • Kühlwasserversorgung anschliessen (Anschluss C).
  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Wählen Sie [Benutzerprofil] und stellen diesen auf "Unterhalt" ein.
  • Wählen Sie [Service] > [Parameter] > [Schrittmotoren] > [Positionierung KV 1].
  • Wert anpassen und und Kühlwasserfluss kontrollieren:
    • 0 % = Ventil geschlossen
    • 100 % = Ventil geöffnet
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Ausschalten & Abdeckungen anbringen

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
