Zweck

Austausch des Schallwandlers (BB 1, BB 2)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikel

T28986

T29539

01

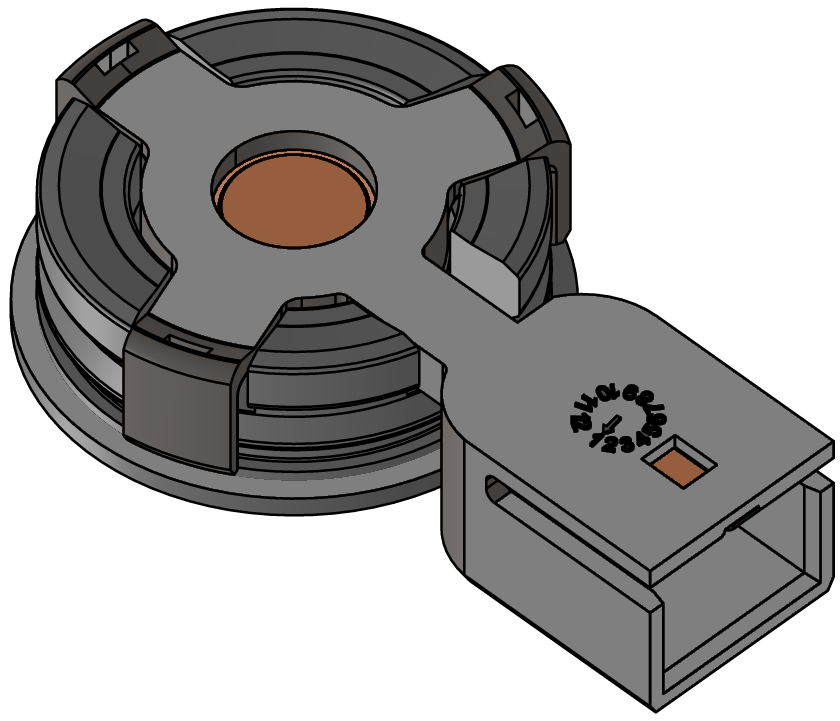

Schallwandler 180 °C (4T/4S)

T285551-
02

Dichtung 16x24x1 – PTFE

T288831-
03

Schallwandler 180 °C, (6P/6R)

T29429-1
04

Dichtung 16x24x1 – PTFE

T29608-1

Benötigtes Material

  • Gabelschlüssel, Grösse 10
  • Torx-Schraubendreher, Grösse 30

Videoanleitung

QR-Code-Link folgen, um das YouTube-Video anzusehen.

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Druck prüfen & Ausschalten

  • Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
    • Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
  • Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Abdeckungen entfernen

  • Abdeckungen vom Gerät entfernen. Klick hier...

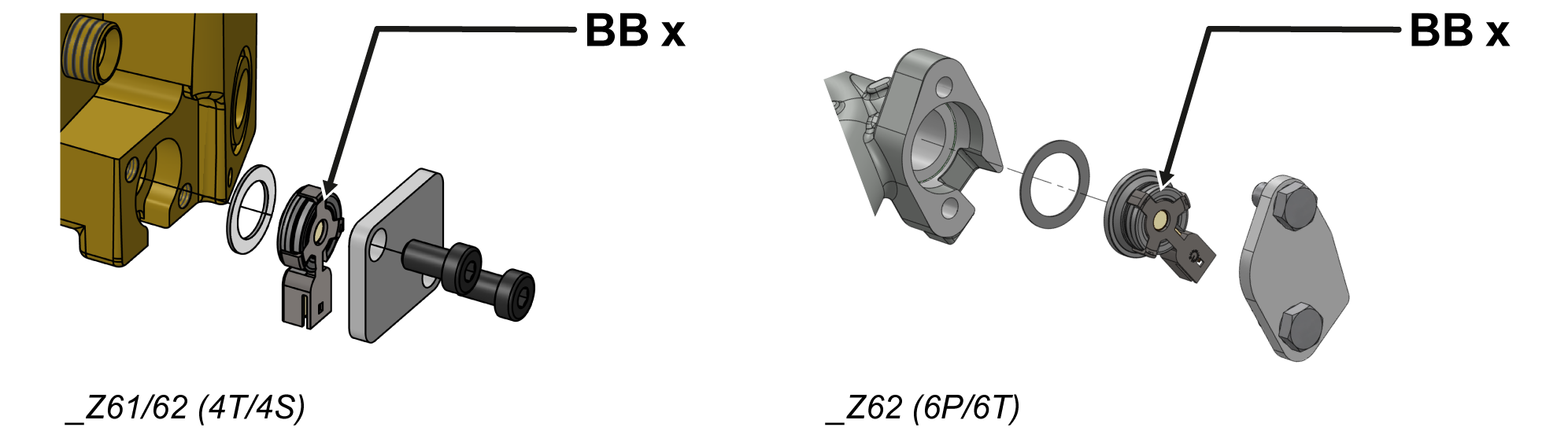

Ersatzteil austauschen

  • Kabel am Schallwandler (BB_1, BB_2) ausstecken.
  • 2x Befestigungsschrauben entfernen.
  • Deckel, Schallwandler und Dichtung entnehmen.
  • Neue Dichtung und neuen Schallwandler (BB_1, BB_2) einsetzen.
    • Sicherstellen, dass die Dichtfläche sauber und frei von Rückständen ist.
  • Deckel aufsetzen und mit Befestigungsschrauben fixieren.
  • Schrauben mit 12 Nm anziehen.
  • Kabel wieder am Schallwandler anschliessen.

Dichtheit & Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Durchflussmessung kalibrieren

  • Gerät im Normalbetrieb bei 40 °C für mindestens 10 Minuten betreiben.
  • Wähle [Service] > [Kalibrierung] > [Durchfluss] > [Durchfluss Offset (intern)].
    • Parameter auf 2 L/min einstellen.
  • Absperrhahn zwischen Vorlauf und Rücklauf schliessen und 1 Minute lang warten.
  • Aktuellen Durchfluss ablesen.
  • Parameter [Durchfluss Offset (intern)] nach folgender Berechnung einstellen:
    • Neuer Offset = 2 L/min – 'aktueller Durchfluss' [Durchfluss].
  • Absperrhahn öffnen.

Kalibrierung prüfen

ACHTUNG – Gefahr durch falsche Kalibrierung!

Eine falsche Kalibrierung kann zu Fehlfunktionen des Geräts führen. Deshalb: Kalibrierung überprüfen

  • Gerät im Normalbetrieb bei 40 °C mindestens 10 Minuten betreiben.
  • Absperrhahn zwischen Vorlauf und Rücklauf schliessen.
    • Der Durchfluss sinkt auf 0 L/min und die Alarmmeldung "Durchfluss null" erfolgt zeitverzögert.

Ausschalten & Abdeckungen anbringen

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
