Zweck

Austausch der Dichtungen vom Leckstopp-Modul (ZLM)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT28995-1T28995-2
01O-Ring FPM 56,87x1,78T289791-
02O-Ring FPM 17x2T216383-
03O-Ring FPM 56,87x1,78T28988-1
04O-Ring FPM 17x2 T23523-3

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20 und 30
  • Schlitz-Schraubendreher, Grösse 0
  • Sechskant-Schraubenschlüssel, Grösse 10

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

Druck prüfen & Gerät ausschalten

  • Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
    • Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
  • Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Abdeckungen entfernen

  • Abdeckungen vom Gerät entfernen. Klick hier...
  • Für den Zugang zum Leckstopp-Modul (ZLM) ist der komplette Luftkanal mit 6x Befestigungsschrauben zu demontieren.
Dichtungen austauschen
  • Kabelstecker des Magnetventils YV_3 lösen und entfernen.

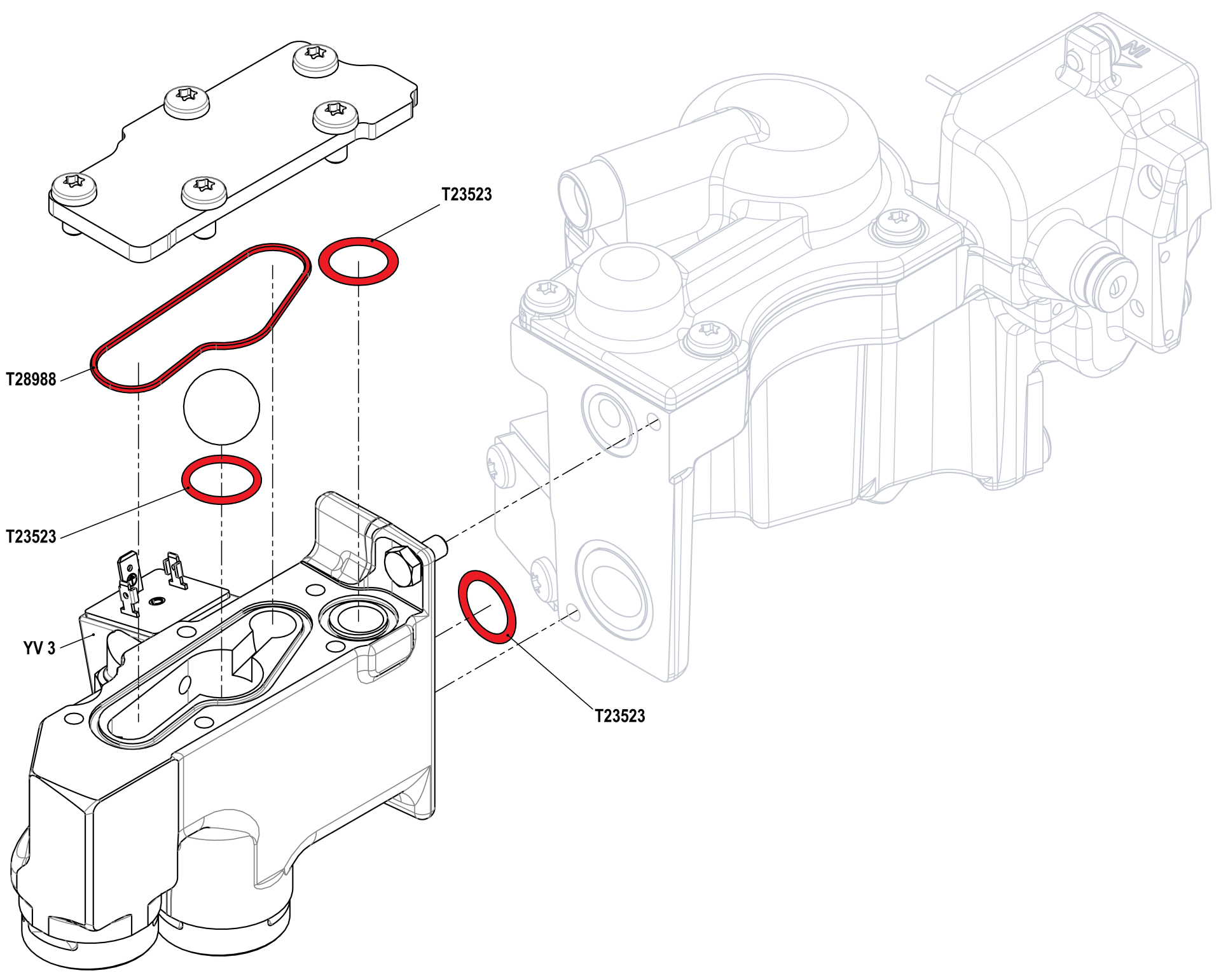

  • Leckstopp-Modul (ZLM) entsprechend der Abbildung öffnen.
  • Dichtungen entfernen und den Einbauraum der Dichtungen reinigen.
  • Neue Dichtungen einsetzen und das Wärmeträger-Modul (ZLM) wieder schliessen.
  • Kabelstecker des Magnetventils YV_3 anbringen und festziehen.

T28995-1: HB-100/140Z61/62 (4T/4S)

T28995-2: HB-160Z61/62 (4S)

Dichtheit & Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
Ausschalten & Abdeckungen anbringen
  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
