Zweck

Nachrüstung der Zusatzausrüstung ZB

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT29216
01

Kabel X25/X26, 0,26 m

T28732-11
02

Torx-Schraube M3x12

B19834072
03

Sechskantmutter M3

B18746592
04

Kabel ZB, 6 m

T24562-11
05TypenschildT192773

Benötigtes Material

  • Torx Schraubendreher, Grösse 20
  • Ring-Gabelschlüssel, Grösse 5,5

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.

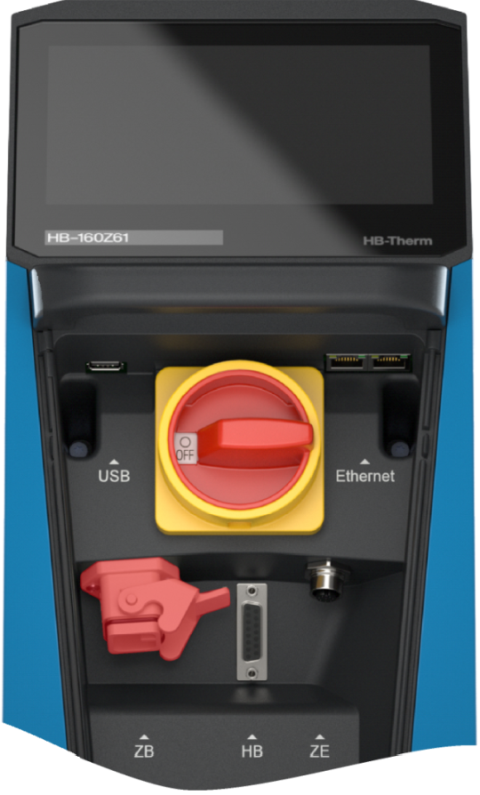

  • Blindstopfen am vorgesehenen Anschluss der Zusatzausrüstung entfernen. Dieser wird nicht mehr benötigt.

Nachrüsten

  • Befestigungslaschen (①) zusammendrücken und Kabelabdeckung (②) abnehmen.

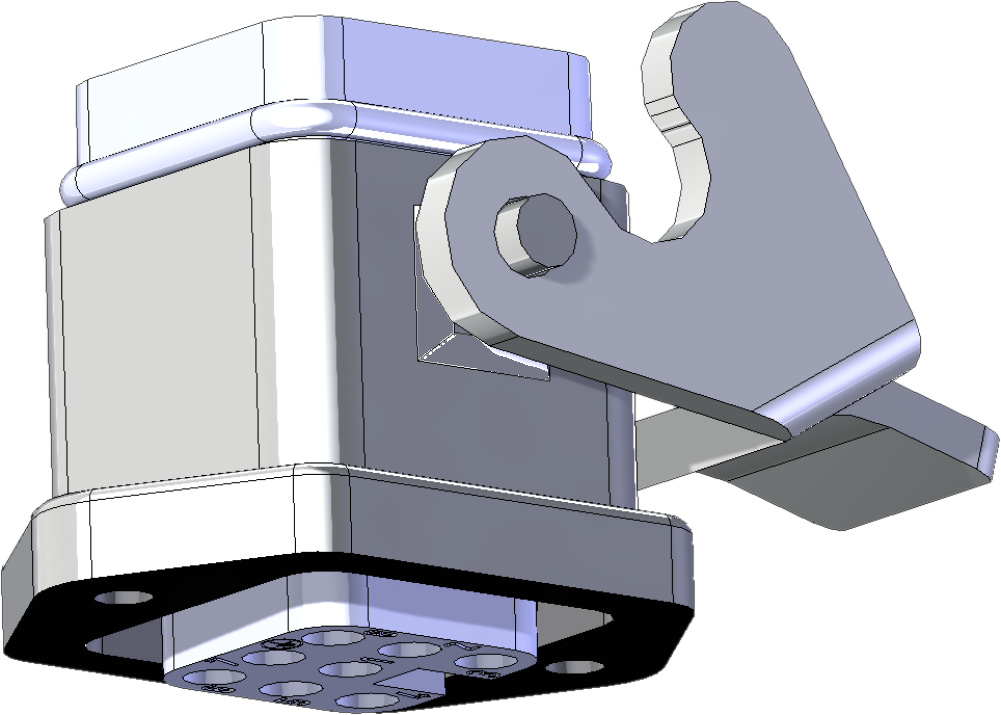

  • Kabel (X25/X26, T28732-1) durch die Öffnung _ZB an der Front führen und festschrauben.
    • Zuerst die äussere Schraube, dann die innere Schraube einsetzen und mit Befestigungsmuttern fixieren.
  • Kabel (X25/X26, T28732-1) zur Geräteplatine (GIF-61) verlegen und anschliessen.
    • 5-poliger Stecker → X25 (GIF-61)
    • 3-poliger Stekcer → X26 (GIF-61)
  • Kabelabdeckung (②) in die vorgesehenen Aussparungen einsetzen.
    • Sicherstellen, dass die Befestigungsklammern (①) einrasten.

Front schliessen

  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
    • Die Initialisierung startet und erkennt die Zusatzausrüstung.
  • Prüfen, ob die Zusatzausrüstung erkannt wurde. Durch Antippen auf das Statusfeld () öffnet sich das Info-System. Im Info-System werden Geräteinformationen sowie verfügbare Zusatzausrüstungen angezeigt.
    • Falls die Zusatzausrüstung nicht angezeigt wird, alle Steckverbindungen prüfen und Gerät neu starten.
  • Funktionalität durch Anschluss eines externen Steuerkabels prüfen (siehe Fernsteuerung).

Ausschalten

  • Hauptschalter (QS 1) ausschalten.
