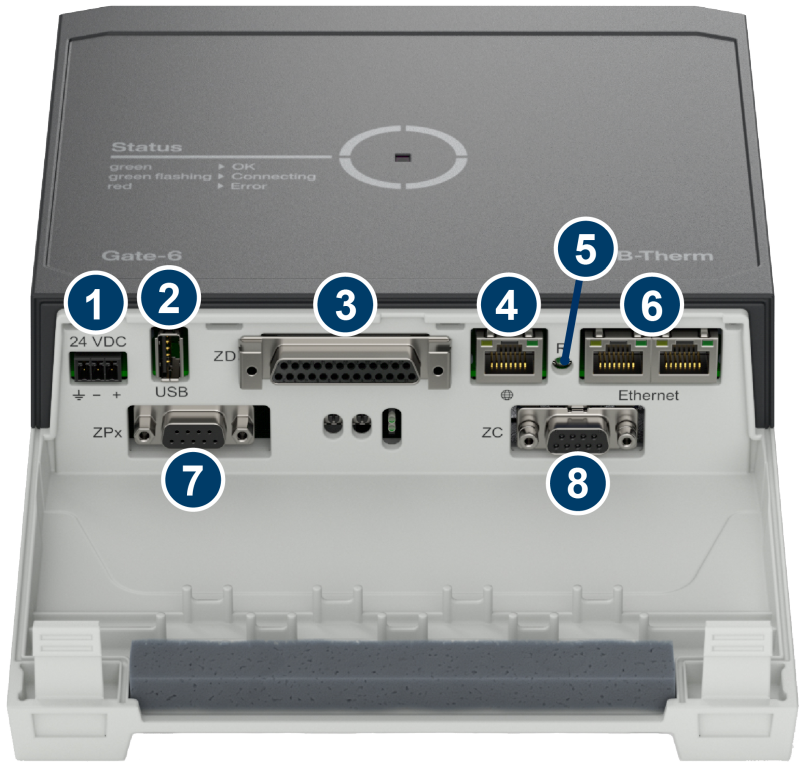

Anschlüsse Gate-6
Pos. | Kennzeichnung | Beschreibung |
---|---|---|
1 | 24 VDC | Spannungsversorgung 24 VDC +/-10 % ('+' = 24 VDC; '-' = 0 VDC; '' = Funktionserde für EMV-Zwecke) |
2 | USB | Für Servicezwecke USB-A |
3 | ZD | Serielle Datenschnittstelle 20 mA, RS-232, RS-422/485 → Klicke hier... 1 Buchsen Sub-D 25-polig |
4 | Ethernet ext. (Zugang Internet) 1 Buchse RJ-45 | |
5 | R | Reset-Taste für Servicezwecke (Netzwerkeinstellung zurücksetzen) |
6 | Ethernet | Schnittstelle OPC UA (EUROMAP 82.1, Release 1.01) zum Anschluss von Temperiergeräten Thermo-6 (max. 16 pro Gate-6) → Klicke hier... Switch mit 2 Buchsen RJ-45 |
7 | ZP | Serielle Datenschnittstelle Profibus-DP für max. 4 Temperiergeräte → Klicke hier... 1 Buchse Sub-D 9-polig |
8 | ZC | Serielle Datenschnittstelle CAN-Bus und CANopen → Klicke hier... 1 Buchse Sub-D 9-polig |
