T24226, T29380: sensor de temperatura BT6

propósito
Sustitución del sensor de temperatura (BT 6)
cualificación
personal especializado
Material
| Pos. | Denominación | T24226 | Carretera T29380 |

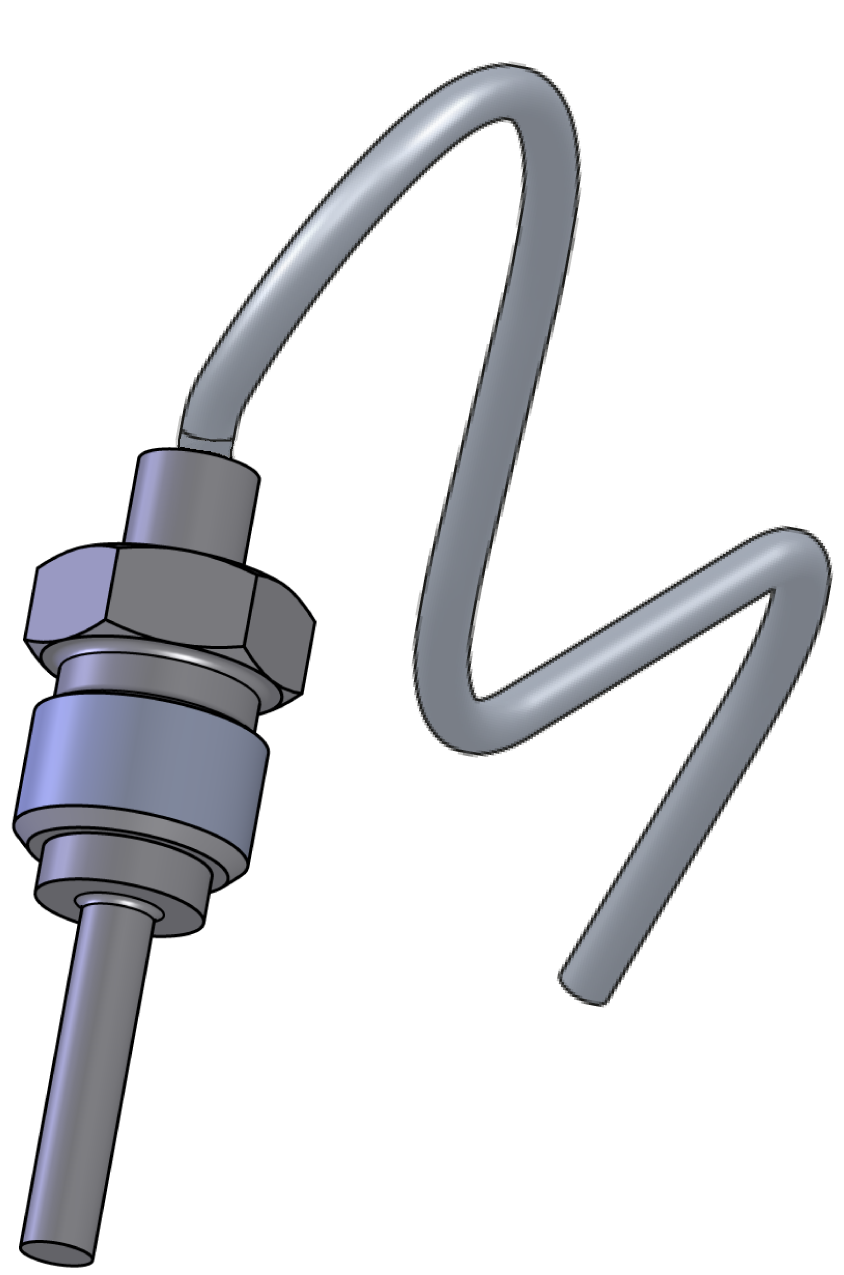

| 01 | sensor de temperatura Pt 1000, 1,15 m | 1 | - |
| 01 | sensor de temperatura Pt 1000, 1,3 m | - | 1. |
Material necesario
- Destornillador Torx tamaño 20
- llave de extremo abierto, tamaño 10
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.
enfriamiento y vaciado
- En la pantalla básica, toca el botón de funcion (
). - En la pantalla básica, toca el botón de funcion (
).- El equipo se enfría y vacía el molde antes de apagarlo.
Compruebe la presión y apáguelo
- Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
- La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
- La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.
- Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
Quite las cubiertas y abra la parte delantera
- Retire las cubiertas del equipo (→Abrir equipo).
- Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
Sustituya la pieza de repuesto

- Retire el cable del sensor de temperatura de la placa del equipo GIF-61 y retire la brida para quitar completamente el cable.
- BT 6 → X36.1 (GIF-61)

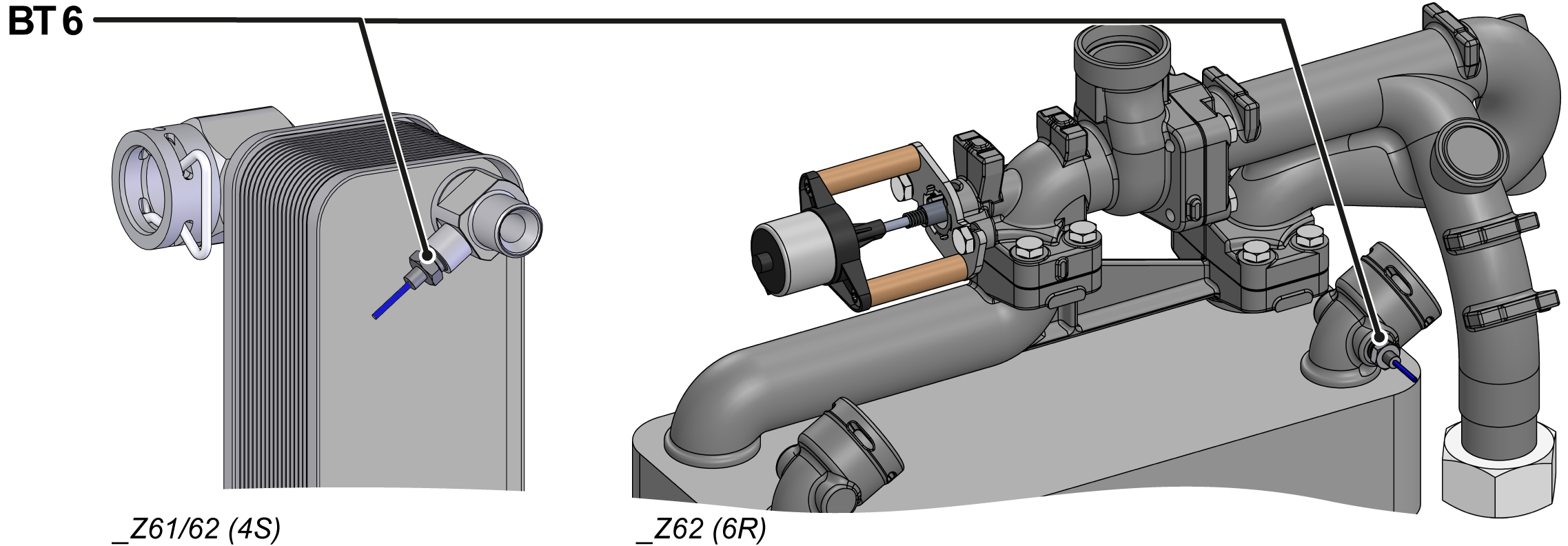

- Extraiga y extraiga el sensor de temperatura.
¡ATENCIÓN!
Las conexiones roscadas, en particular las combinaciones de acero inoxidable/acero inoxidable o acero/acero inoxidable, tienden a atascarse o atascarse cuando están en funcionamiento durante mucho tiempo a altas temperaturas. Por eso:
Utilice los lubricantes adecuados
- Transfiera las letras de los cables del sensor de temperatura antiguo al nuevo.
- Instale un sensor de temperatura nuevo y apriételo.
- Enrute y conecte el cable del sensor de temperatura a la placa del equipo GIF-61.
- BT 6 → X36.1 (GIF-61)
- Vuelva a colocar las bridas extraídas o cámbielas por otras nuevas.
Compruebe la estanqueidad y el funcionamiento
- Dobla la parte delantera y fija 2 tornillos Torx.
- Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
-
Encender el equipo con el botón de E/S (
), comprobar la estanqueidad y el funcionamiento del equipo.
Calibrar la medición de temperatura
ATENCIÓN — ¡Peligro de un calibrado incorrecto!
Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por lo tanto: compruebe el calibrado
desconectar e instalar las cubiertas
-
Apague el aparato con el botón de E/S (
).- El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
- Desconectar el interruptor principal (QS 1).
- Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
