propósito

Sustitución indirecta de la válvula solenoide 24 VAC, ODE

cualificación

personal especializado

Material

Pos.DenominaciónT28573
01

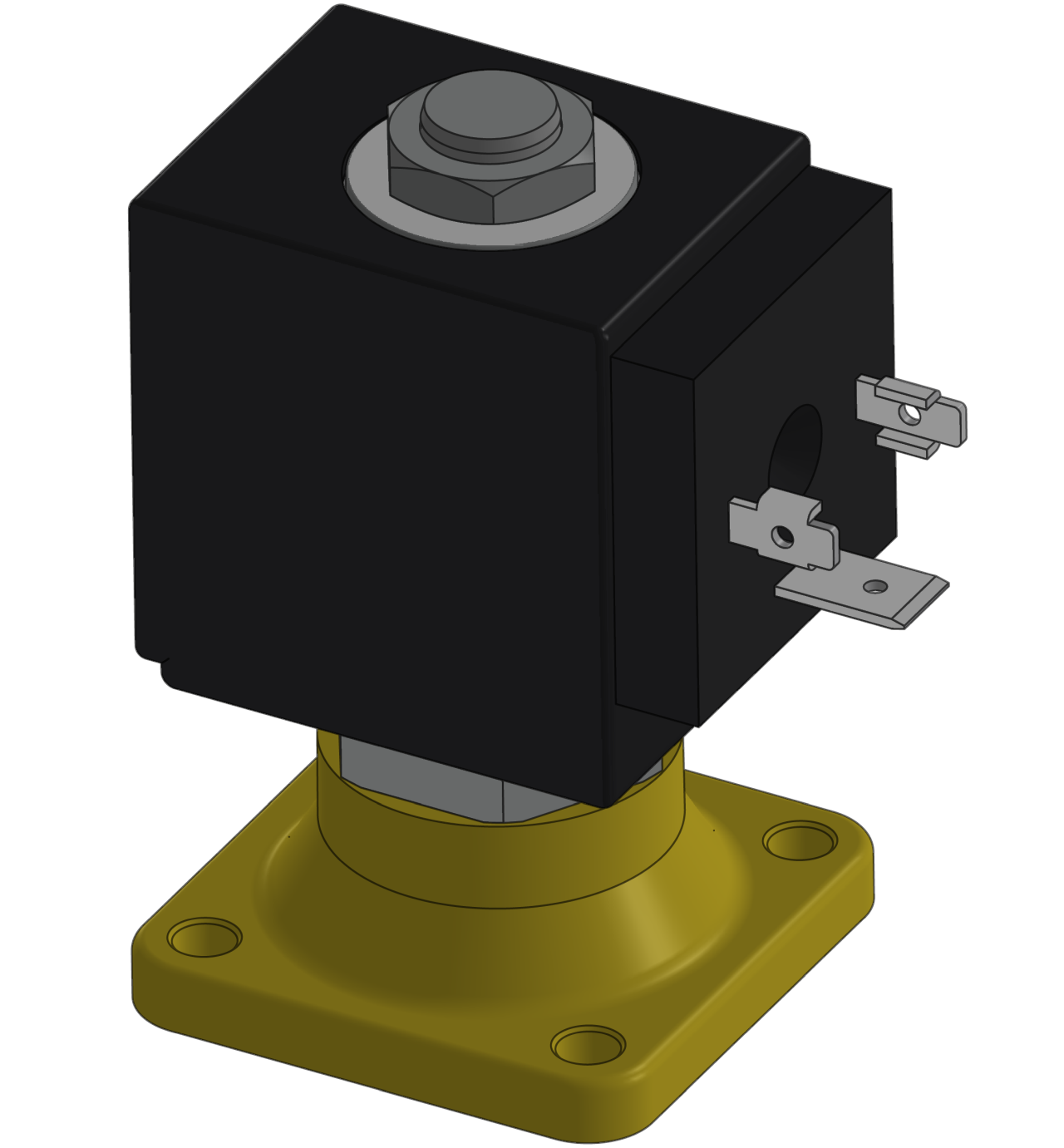

válvula solenoide indirecta 24 VAC, ODE

1

Material necesario

  • Destornillador Torx tamaño 20
  • Llave de anillo, tamaño 14
  • destornillador cruzado
  • probador de campo magnético (si está disponible)

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y vaciado

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y apáguelo

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
  • Desmonte el suministro de agua refrigerante (conexión C).

Quite las fundas

  • Retire las cubiertas del equipo (→Abrir equipo).
  • Abra la tapa de manejo situada en la pared posterior del equipo (→ Abrir equipo).

Sustituya la pieza de repuesto

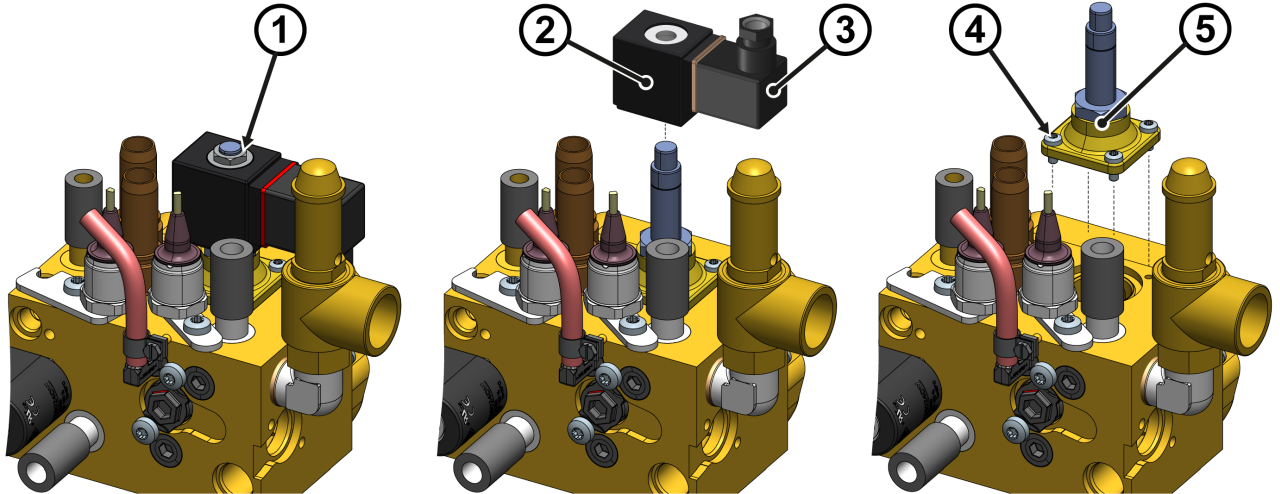

  • Extraiga y extraiga la tuerca de fijación y la arandela de la bobina solenoide ①.
  • Extraiga la bobina de solenoide con el tapón de la válvula ②
  • Extraiga el tornillo de montaje del tapón de la válvula ③.
  • Extraiga el tapón y el retén de la válvula de la bobina de la electroválvula.
  • Quite y desatornille los tornillos de montaje de la tapa de la carcasa de la válvula 4 veces ④.
  • Quite la tapa de la carcasa de la válvula con las piezas de la válvula (anclaje, muelle de compresión, diafragma) ⑤.
  • Monte una nueva tapa del cuerpo de la válvula con las piezas de la válvula ⑤.
    • Asegúrese de que la superficie de sellado esté limpia y libre de residuos.
  • Instale 4 tornillos de montaje de la tapa de la carcasa de la válvula y apriételos ④
  • Transfiera el sello de la bobina magnética antigua a la nueva.
  • Conecte el tapón de la válvula a la bobina de solenoide y asegúrelo con el tornillo de montaje ③.
  • Coloque la bobina de solenoide con el tapón de la válvula en el cuerpo de la válvula ②
  • Vuelva a instalar la tuerca de fijación con la arandela y apriétela ①

Compruebe la estanqueidad y el funcionamiento

  • Conecte el suministro de agua refrigerante (conexión C).
  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
    • CON un probador de campo magnético se puede comprobar si la bobina magnética está activada y si la válvula se abre cuando se controla la válvula.

desconectar e instalar las cubiertas

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
